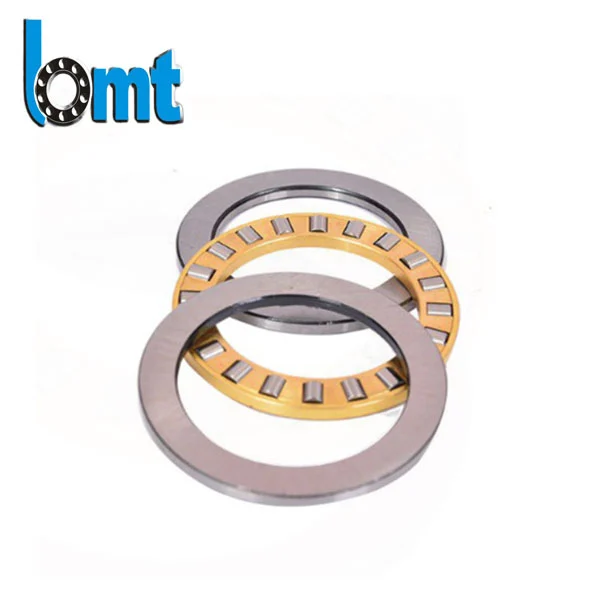

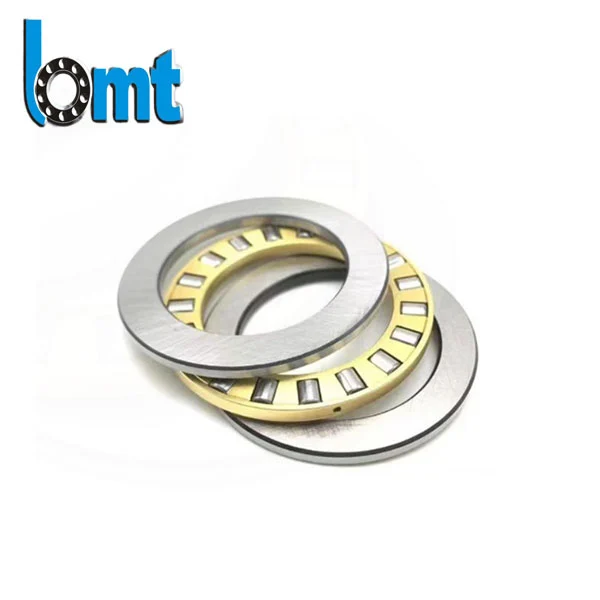

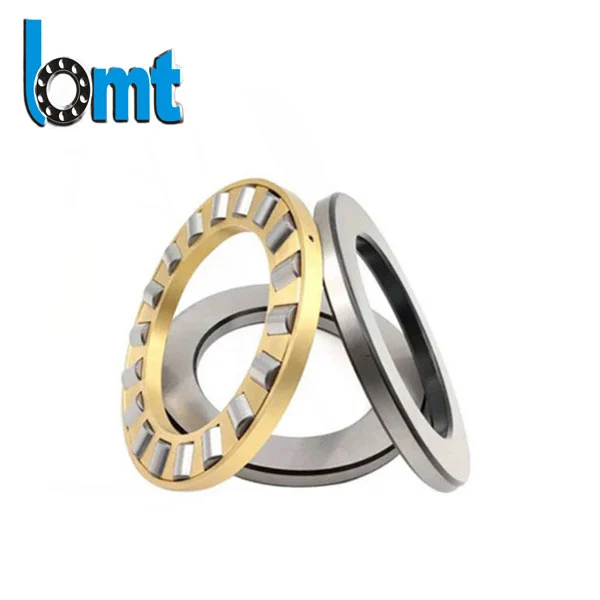

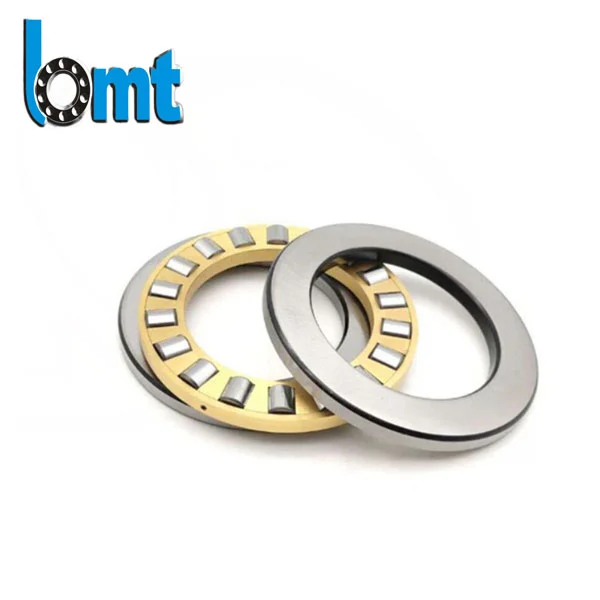

Vòng bi lực đẩy hình trụ

Trong lĩnh vực máy móc hạng nặng, chúng ta thường gặp phải vấn đề ổ trục đẩy truyền thống khó chịu được lực dọc trục rất lớn. Là nhà sản xuất chuyên nghiên cứu và phát triển vòng bi trong 20 năm, vòng bi lực đẩy hình trụ BMT mà chúng tôi ra mắt đã giải quyết hoàn hảo vấn đề này. Sản phẩm này không chỉ có khả năng chịu tải vượt trội mà còn hoạt động cực kỳ ổn định và trở thành lựa chọn hàng đầu của nhiều doanh nghiệp công nghiệp.

Gửi yêu cầu

Mô tả Sản phẩm

Hiệu suất sản phẩm

Lý do tại sao Vòng bi lực đẩy hình trụ có thể xử lý các điều kiện làm việc chịu tải nặng nằm ở chỗ chúng tôi đã áp dụng một thiết kế kết cấu đặc biệt. Bằng cách tối ưu hóa việc bố trí các con lăn và cải thiện hình dạng của mương, khả năng chịu tải dọc trục của một ổ trục đơn đạt gấp ba lần so với ổ bi chặn truyền thống. Lấy nhà máy cán luyện kim làm ví dụ. Trong điều kiện hoạt động cường độ cao liên tục, tuổi thọ trung bình của vòng bi của chúng tôi đã vượt quá 20.000 giờ.

Cylindrical Roller Thrust Bearings

Thông số kỹ thuật

Vòng bi lực đẩy hình trụ
Mô hình ổ trục	Kích thước (mm)				Xếp hạng tải cơ bản (kN)		Tốc độ giới hạn (vòng/phút)		Cân nặng
	d	d1	D	H	Cr (Trục)	Cor (Trục)	Dầu mỡ	Dầu	(kg)
Dòng 81100 (Số liệu dòng ASMI 51100)
81102	15	15	28	9	9.5	19	3800	5300	0.028
81103	17	17	30	9	10	21.2	3600	5000	0.032
81104	20	20	35	10	14.2	31.5	3400	4800	0.052
81105	25	25	42	11	19.2	45	3000	4300	0.082
81106	30	30	47	11	20.5	50	2800	4000	0.095
81107	35	35	52	12	24.5	60	2600	3800	0.12
81108	40	40	60	13	32.5	77.5	2400	3600	0.18
81109	45	45	65	14	35.5	87.5	2200	3400	0.22
81110	50	50	70	14	38	95	2000	3200	0.25
81111	55	55	78	16	48	120	1900	3000	0.35
81112	60	60	85	17	55	142	1800	2800	0.45
81113	65	65	90	18	58	155	1700	2600	0.52
81114	70	70	95	18	60	162	1600	2400	0.58
81115	75	75	100	19	63	172	1500	2200	0.65
81116	80	80	105	19	65	180	1400	2000	0.7
81117	85	85	110	19	67	190	1300	1900	0.75
81118	90	90	120	22	85	240	1200	1800	1.1
81120	100	100	135	25	108	315	1100	1700	1.65
81122	110	110	145	25	112	335	1000	1600	1.9
81124	120	120	155	25	115	345	950	1500	2.1
81126	130	130	170	30	150	450	900	1400	3
81128	140	140	180	31	155	465	850	1300	3.3
81130	150	150	190	31	158	480	800	1200	3.6
81132	160	160	200	31	160	495	750	1100	3.9
81134	170	170	215	34	180	560	700	1000	4.8
81136	180	180	225	34	183	575	670	950	5.2
81138	190	190	240	37	212	670	630	900	6.5
81140	200	200	250	37	215	680	600	850	7
81144	220	220	270	37	220	700	530	750	7.8
81148	240	240	300	45	285	950	480	670	11.5
81152	260	260	320	45	290	980	430	600	12.5
81156	280	280	350	53	375	1320	380	530	18.5
81160	300	300	380	62	480	1750	340	480	27
Dòng 81200 (Số liệu dòng ASMI 51200)
81204	20	20	40	14	22.4	50	3000	4300	0.095
81205	25	25	47	15	28	67	2800	4000	0.14
81206	30	30	52	16	30.5	73	2600	3800	0.18
81207	35	35	62	18	43	100	2400	3600	0.28
81208	40	40	68	19	48.5	117	2200	3400	0.35
81209	45	45	73	20	51.5	127	2000	3200	0.42
81210	50	50	78	22	58	145	1900	3000	0.52
81211	55	55	90	25	78	195	1800	2800	0.85
81212	60	60	95	26	82	212	1700	2600	0.98
81213	65	65	100	27	85	224	1600	2400	1.1
81214	70	70	105	27	87	232	1500	2200	1.2
81215	75	75	110	27	90	240	1400	2000	1.3
81216	80	80	115	28	92	250	1300	1900	1.45
81217	85	85	125	31	112	315	1200	1800	2
81218	90	90	135	35	138	375	1100	1700	2.8
81220	100	100	150	38	165	465	1000	1600	3.8
81222	110	110	160	38	170	480	950	1500	4.2
81224	120	120	170	39	175	495	900	1400	4.6
81226	130	130	190	45	212	630	850	1300	6.5
81228	140	140	200	46	218	650	800	1200	7.2
81230	150	150	215	50	250	750	750	1100	9
81232	160	160	225	51	255	770	700	1000	9.8
81234	170	170	240	55	285	870	670	950	12
81236	180	180	250	56	290	890	630	900	13
81238	190	190	270	62	340	1080	600	850	17.5
81240	200	200	280	62	345	1100	560	800	18.5
81244	220	220	300	63	355	1150	480	670	20.5
81248	240	240	340	78	480	1620	430	600	32
81252	260	260	360	80	495	1700	380	530	36
81256	280	280	380	80	500	1750	340	480	38.5
81260	300	300	420	95	630	2240	320	450	55

Đối với các yêu cầu tùy chỉnh hoặc kỹ thuật ứng dụng cụ thể, vui lòng tham khảo ý kiến của nhóm kỹ thuật của chúng tôi。

Thông số kỹ thuật chính

Sau đây là các thông số chi tiết của Vòng bi lực đẩy con lăn hình trụ:

Phạm vi đường kính trục áp dụng bao gồm 50 đến 500 mm

Tải trọng trục động có thể đạt tối đa 1.500 kn

Giới hạn trên của tải trọng trục tĩnh là 900 kn

Tốc độ quay được giới hạn ở mức 1000 đến 3000 vòng quay mỗi phút trong điều kiện bôi trơn bằng mỡ tiêu chuẩn

Phạm vi nhiệt độ làm việc được thiết kế từ -20oC đến 180oC

Nhiều cấp độ chính xác có sẵn để lựa chọn

Nội dung dịch vụ tùy chỉnh

1. Điều chỉnh độ hở bên trong theo điều kiện làm việc thực tế

2. Sử dụng chất bôi trơn chịu nhiệt độ cao hoặc cấp thực phẩm

3. Thực hiện xử lý tăng cường bề mặt để kéo dài tuổi thọ của Vòng bi lực đẩy hình trụ

4. Cung cấp hướng dẫn cài đặt chuyên nghiệp

Các trường hợp ứng dụng thực tế

Trong thiết bị máy nghiền đứng xi măng, trục chính phải chịu lực tác động dọc trục rất lớn. Để ứng phó với tình huống trên, đội ngũ kỹ thuật của chúng tôi đã phát triển một giải pháp tùy chỉnh. Giải pháp mà chúng tôi cung cấp cho một nhà máy xi măng lớn không chỉ kéo dài chu kỳ thay thế vòng bi lên hai năm mà còn cải thiện độ ổn định vận hành của thiết bị lên 40%.

Lấy hệ thống đẩy tàu làm ví dụ, sau khi khách hàng sử dụng Vòng bi lực đẩy hình trụ của chúng tôi, hiệu suất truyền động đã tăng 1,5%, tiết kiệm hơn 300.000 nhân dân tệ chi phí nhiên liệu mỗi năm.

Đảm bảo chất lượng

1. Chúng tôi sử dụng thép hợp kim chất lượng cao làm nguyên liệu thô và trải qua quá trình xử lý nhiệt đặc biệt.

2. Chúng tôi sử dụng thiết bị CNC nhập khẩu để đảm bảo độ chính xác của đường đua được kiểm soát trong phạm vi 0,002 mm.

3. Mỗi lô sản phẩm phải trải qua 500 giờ kiểm tra độ bền liên tục.

4. Kiểm tra khả năng chịu tải 100% trước khi rời nhà máy.

Nếu bạn cần có được tài liệu kỹ thuật hoàn chỉnh hoặc thảo luận về các giải pháp tùy chỉnh, vui lòng liên hệ với nhóm hỗ trợ kỹ thuật của chúng tôi bất kỳ lúc nào. Chúng tôi mong muốn cung cấp các sản phẩm và dịch vụ chuyên nghiệp để đảm bảo thiết bị của bạn hoạt động trơn tru.
