Vòng bi tự điều chỉnh

Vòng bi tự sắp xếpđược thiết kế với hai hàng con lăn và một đường lăn hình cầu liên tục được hình thành ở vòng ngoài. Vòng trong có hai rãnh rãnh sâu, không bị gián đoạn. Một khía cạnh cấu trúc quan trọng là mương vòng ngoài hình cầu có tâm cong thẳng hàng với tâm hình học của ổ trục. Thiết kế này cho phép vòng trong, bộ bi và lồng xoay tự do quanh trục trung tâm, mang lại khả năng bù sai lệch tự động và hiệu suất quay mượt mà.

📊 Ưu điểm chính về hiệu suất

Sai lệch
Động học lên tới 2,5° - 3°
Tĩnh: lên tới 4°

⚡ Ma sát thấp
Thiết kế bên trong tối ưu
Giảm sinh nhiệt

📈 Khả năng chịu tải
Tải xuyên tâm tuyệt vời
Trục hai chiều vừa phải

Bảo trì thấp
Tuổi thọ dài hơn
Ít thay thế thường xuyên hơn

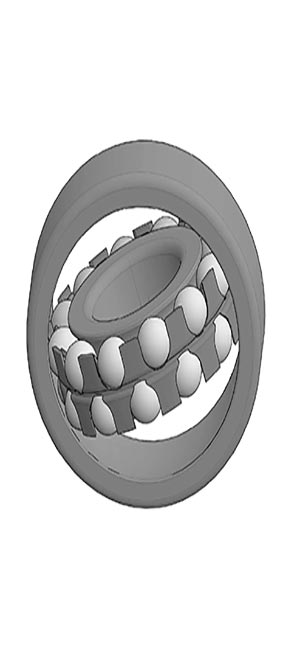

Self-aligning ball bearing - cross section diagram showing spherical outer ring raceway Self-aligning ball bearing - two-row ball configuration with cage

📐 Thông số kỹ thuật - Dòng phổ biến

Loạt	ID (mm)	Đường kính ngoài (mm)	Sai lệch	Vật liệu lồng
1200	10-100	30-180	2,5°-3°	Thép/Đồng Thau/Nylon
1300	15-100	42-180	2°-2.5°	Thép/Đồng thau
2200	10-100	30-180	2,5°-3°	Thép/FRP

🏭 Ứng dụng tiêu biểu

Động cơ điện

Hệ thống băng tải

Máy nông nghiệp

Máy dệt

Quạt & Máy Thổi

Máy chế biến gỗ

Cần Vòng bi tự căn chỉnh?

Hãy cho chúng tôi biết yêu cầu về độ lệch trục và tải trọng của bạn

Yêu cầu báo giá → Tải xuống bản PDF danh mục

View as

Vòng bi tự điều chỉnh dòng 2300

Vòng bi tự căn chỉnh dòng 2300 được thiết kế để hoạt động ổn định trong điều kiện lệch trục và tải nặng. Được sản xuất theo tiêu chuẩn ISO 9001 và IATF 16949, các sản phẩm đảm bảo độ ồn thấp, tuổi thọ dài và chất lượng OEM nhất quán. Liên hệ với chúng tôi để thảo luận về các lựa chọn mua số lượng lớn và cung cấp trực tiếp tại nhà máy.

Xem thêm >> Gửi yêu cầu >>

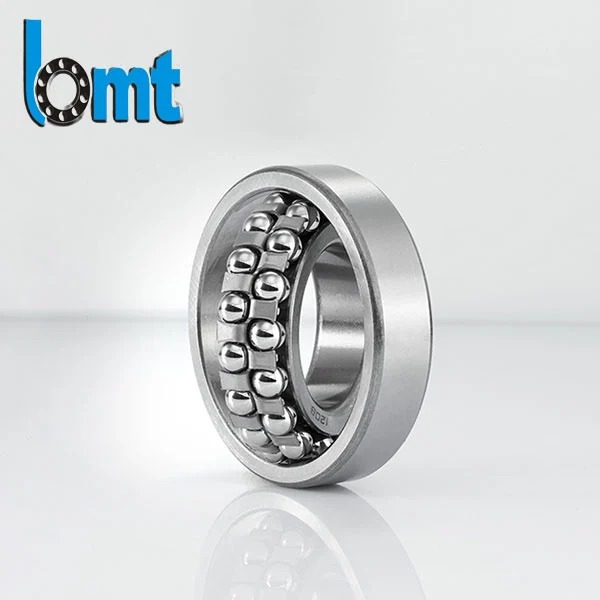

Vòng bi tự điều chỉnh dòng 2200

Vòng bi tự căn chỉnh dòng 2200 phù hợp cho các ứng dụng công nghiệp đòi hỏi khắt khe, trong đó không thể tránh khỏi độ lệch trục, sai lệch lắp đặt và rung động. Được xây dựng dựa trên kinh nghiệm kỹ thuật chính xác hàng thập kỷ, các vòng bi này mang lại khả năng quay ổn định, độ ma sát thấp và tuổi thọ lâu dài trong điều kiện vận hành thực tế. Mỗi vòng bi được sản xuất theo tiêu chuẩn chất lượng ISO và IATF nghiêm ngặt, đồng thời sử dụng quy trình kiểm tra và mài tự động để đảm bảo độ chính xác về kích thước và độ ổn định hiệu suất.

Xem thêm >> Gửi yêu cầu >>

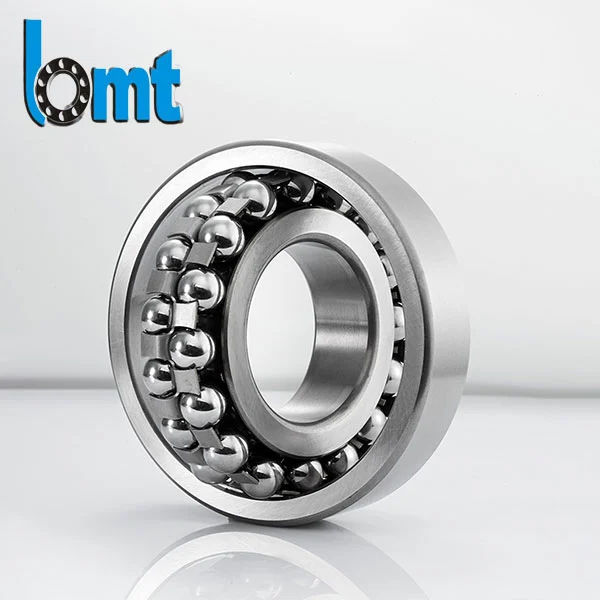

Vòng bi tự điều chỉnh dòng 1300

Vòng bi BMT cung cấp Vòng bi tự căn chỉnh dòng 1300 được thiết kế cho các ứng dụng không thể loại bỏ hoàn toàn độ lệch trục, độ lệch lắp đặt hoặc độ lệch vỏ. Những vòng bi này được sử dụng rộng rãi trong động cơ điện, máy bơm, thiết bị nông nghiệp và máy móc công nghiệp nhẹ đòi hỏi vòng quay ổn định và giảm tần suất bảo trì.
Chúng tôi hỗ trợ tùy chỉnh OEM, cung cấp công nghiệp số lượng lớn và các giải pháp đóng gói xuất khẩu cho các nhà phân phối và nhà sản xuất thiết bị.

Xem thêm >> Gửi yêu cầu >>

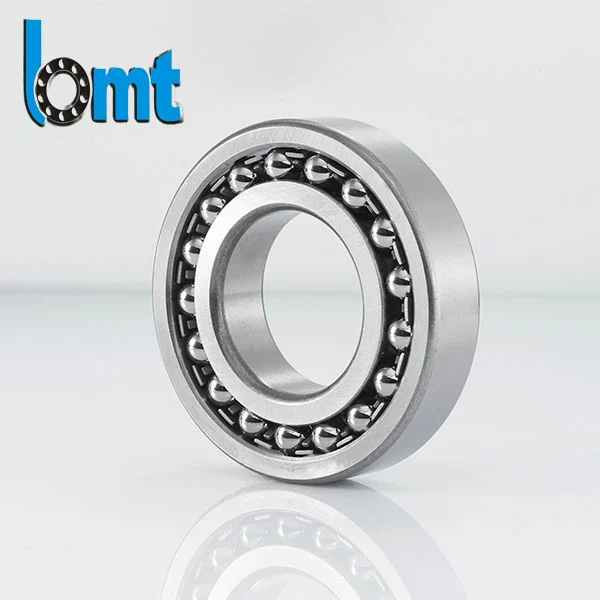

Vòng bi tự điều chỉnh dòng 1200

Vòng bi tự điều chỉnh dòng BMT 1200 được thiết kế để giải quyết các vấn đề về độ lệch trục và độ rung trong máy móc công nghiệp. Với cấu trúc tự điều chỉnh và thép chịu lực có độ bền cao, chúng đảm bảo chuyển động quay trơn tru, giảm mài mòn và tuổi thọ dài. Thích hợp cho các dây chuyền nhà máy và thiết bị phức tạp, chúng mang lại hiệu suất ổn định và hiệu quả trong điều kiện làm việc đòi hỏi khắt khe.

Xem thêm >> Gửi yêu cầu >>

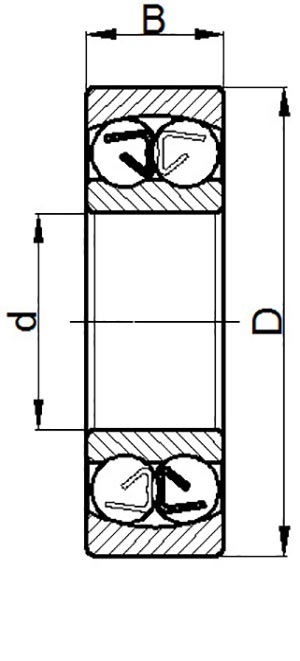

chỉ định	Kích thước (mm)				Xếp hạng tải cơ bản
chỉ định	d	D	B	r phút.	dyn. Cr KN	thống kê. Cor KN
1200	10	30	9	0.6	5.7	1.18
1201	12	32	10	0.6	5.7	1.26
1202	15	35	11	0.6	7.7	1.73
1203	17	40	12	0.6	8.1	2
1204	20	47	14	1	10.1	2.6
1205	25	52	15	1	12.3	3.25
1206	30	62	16	1	15.9	4.6
1207	35	72	17	1.1	16	5.1
1208	40	80	18	1.1	19.4	6.5
1209	45	85	19	1.1	22	7.3
1210	50	90	20	1.1	22.9	8
1211	55	100	21	1.5	25.65	9.41
1212	60	110	22	1.5	28.98	10.83
1213	65	120	23	1.5	29.45	11.78
1214	70	125	24	1.5	33.25	13.02
1215	75	130	25	1.5	37.05	14.73
1216	80	140	26	2	38	15.96
1217	85	150	28	2	47.03	19.57
1218	90	160	30	2	54.15	22.14
1219	95	170	32	2.1	57.6	24.3
1220	100	180	34	2.1	63	26.55
1221	105	190	36	2.1	67.5	28.8
1222	110	200	38	2.1	80.1	34.2
1224	120	215	42	2.1	108.9	46.8
1226	130	230	46	3	112.5	49.5
1228	140	250	50	3	146.7	66.6
1230	150	270	54	3	162	77.4
1303	17	47	14	1	12.9	3.15
1304	20	52	15	1.1	12.7	3.3
1305	25	62	17	1.1	18.3	4.95
1306	30	72	19	1.1	21.7	6.3
1307	35	80	21	1.5	25.5	7.8
1308	40	90	23	1.5	30	9.6
1309	45	100	25	1.5	38.5	12.6
1310	50	110	27	2	42	14.1
1311	55	120	29	2	49.4	16.82
1312	60	130	31	2.1	55.1	19.57
1313	65	140	33	2.1	59.85	21.57
1314	70	150	35	2.1	71.25	26.13
1315	75	160	37	2.1	76	28.03
1316	80	170	39	2.1	84.55	31.35
1317	85	180	41	3	94.05	35.63
1318	90	190	43	3	103.55	40.38
1319	95	200	45	3	120.6	45
1320	100	215	47	3	130.5	51.3
1321	105	225	49	3	142.2	57.6
1322	110	240	50	3	148.5	63.9
2200	10	30	14	0.6	8.8	1.73
2201	12	32	14	0.6	9.4	1.92
2202	15	35	14	0.6	9.6	2.08
2203	17	40	16	0.6	11.8	2.75
2204	20	47	18	1	14.7	3.5
2205	25	52	18	1	17.3	4.4
2206	30	62	20	1	26	6.9
2207	35	72	23	1.1	33	8.9
2208	40	80	23	1.1	32.5	9.4
2209	45	85	23	1.1	28.5	8.9
2210	50	90	23	1.1	28.5	9.4
2211	55	100	25	1.5	37.05	11.78
2212	60	110	28	1.5	45.6	15.49
2213	65	120	31	1.5	55.1	18.05
2214	70	125	31	1.5	41.8	16.06
2215	75	130	31	1.5	42.28	16.72
2216	80	140	33	2	47.03	18.81
2217	85	150	36	2	56.05	22.23
2218	90	160	40	2	67.45	27.08
2219	95	170	43	2.1	75.6	30.6
2220	100	180	46	2.1	88.2	36
2222	110	200	53	2.1	113.4	45.9
2302	15	42	17	1	17	3.7
2303	17	47	19	1	13.9	3.15
2304	20	52	21	1.1	17.6	4.25
2305	25	62	24	1.1	25	6.5
2306	30	72	27	1.1	32.5	8.7
2307	35	80	31	1.5	40.5	11.1
2308	40	90	33	1.5	46	13.4
2309	45	100	36	1.5	55	16.5
2310	50	110	40	2	66	19.9
2311	55	120	43	2	73.15	22.61
2312	60	130	46	2.1	84.55	26.6
2313	65	140	48	2.1	93.1	30.4
2314	70	150	51	2.1	106.4	35.15
2315	75	160	55	2.1	117.8	39.9
2316	80	170	58	2.1	132.05	46.08
2317	85	180	60	3	135.85	48.45
2318	90	190	64	3	148.2	54.15
2319	95	200	67	3	150.3	56.7
2320	100	215	73	3	176.4	70.2
2322	110	240	80	3	198.9	84.6
1204K	20	47	14	1	10.1	2.6
1205K	25	52	15	1	12.3	3.25
1206K	30	62	16	1	15.9	4.6
1207K	35	72	17	1.1	16	5.1
1208K	40	80	18	1.1	19.4	6.5
1209K	45	85	19	1.1	22	7.3
1210K	50	90	20	1.1	22.9	8
1211K	55	100	21	1.5	25.65	9.41
1212K	60	110	22	1.5	28.98	10.83
1213K	65	120	23	1.5	29.45	11.78
1214K	70	125	24	1.5	33.25	13.02
1215K	75	130	25	1.5	37.05	14.73
1216K	80	140	26	2	38	15.96
1217K	85	150	28	2	47.03	19.57
1218K	90	160	30	2	54.15	22.14
1219K	95	170	32	2.1	57.6	24.3
1220K	100	180	34	2.1	63	26.55
1222K	110	200	38	2.1	80.1	34.2
1305K	25	62	17	1.1	18.3	4.95
1306K	30	72	19	1.1	21.7	6.3
1307K	35	80	21	1.5	25.5	7.8
1308K	40	90	23	1.5	30	9.6
1309K	45	100	25	1.5	38.5	12.6
1310K	50	110	27	2	42	14.1
1311K	55	120	29	2	49.4	16.82
1312K	60	130	31	2.1	55.1	19.57
1313K	65	140	33	2.1	59.85	21.57
1315K	75	160	37	2.1	76	28.03
1316K	80	170	39	2.1	84.55	31.35
1317K	85	180	41	3	94.05	35.63
1318K	90	190	43	3	103.55	40.38
1319K	95	200	45	3	120.6	45
1320K	100	215	47	3	130.5	51.3
1322K	110	240	50	3	148.5	63.9

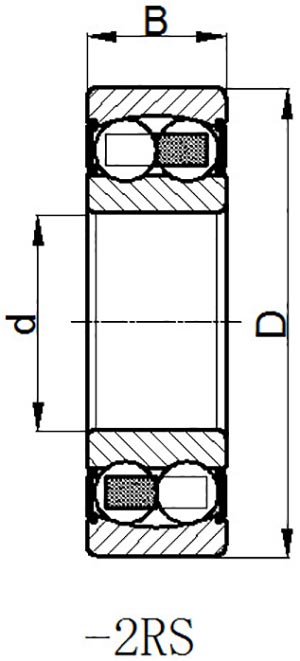

2200-2RS-T	10	30	14	0.6	5.7	1.18
2201-2RS-T	12	32	14	0.6	5.7	1.26
2202-2RS-T	15	35	14	0.6	7.7	1.73
2203-2RS-T	17	40	16	0.6	8.1	2
2204-2RS-T	20	47	18	1	10.1	2.6
2205-2RS-T	25	52	18	1	12.3	3.25
2205K	25	52	18	1	17.3	4.4
2205K-2RS-T	25	52	18	1	12.3	3.25
2206-2RS-T	30	62	20	1	15.9	4.6
2206K	30	62	20	1	26	6.9
2206K-2RS-T	30	62	20	1	15.9	4.6
2207-2RS-T	35	72	23	1.1	16	5.1
2207K	35	72	23	1.1	33	8.9
2207K-2RS-T	35	72	23	1.1	16	5.1
2208-2RS-T	40	80	23	1.1	19.4	6.5
2208K	40	80	23	1.1	32.5	9.4
2208K-2RS-T	40	80	23	1.1	19.4	6.5
2209-2RS-T	45	85	23	1.1	22	7.3
2209K	45	85	23	1.1	28.5	8.9
2209K-2RS-T	45	85	23	1.1	22	7.3
2210-2RS-T	50	90	23	1.1	22.9	8
2210K	50	90	23	1.1	28.5	9.4
2210K-2RS-T	50	90	23	1.1	22.9	8
2211-2RS-T	55	100	25	1.5	25.65	9.41
2211K	55	100	25	1.5	37.05	11.78
2211K-2RS-T	55	100	25	1.5	25.65	9.41
2212-2RS-T	60	110	28	1.5	28.98	10.83
2212K	60	110	28	1.5	45.6	15.49
2212K-2RS-T	60	110	28	1.5	28.98	10.83
2213-2RS-T	65	120	31	1.5	29.45	11.78
2213K	65	120	31	1.5	55.1	18.05
2213K-2RS-T	65	120	31	1.5	29.45	11.78
2214-2RS-T	70	125	31	1.5	33.25	13.02
2215K	75	130	31	1.5	42.28	16.72
2216K	80	140	33	2	47.03	18.81
2217K	85	150	36	2	56.05	22.23
2218K	90	160	40	2	67.45	27.08
2219K	95	170	43	2.1	75.6	30.6
2220K	100	180	46	2.1	88.2	36
2222K	110	200	53	2.1	113.4	45.9
2303-2RS-T	17	47	19	1	12.9	3.15
2304-2RS-T	20	52	21	1.1	12.7	3.3
2305-2RS-T	25	62	24	1.1	18.3	4.95
2305K	25	62	24	1.1	25	6.5
2306-2RS-T	30	72	27	1.1	21.7	6.3
2306K	30	72	27	1.1	32.5	8.7
2307-2RS-T	35	80	31	1.5	25.5	7.8
2307K	35	80	31	1.5	40.5	11.1
2308-2RS-T	40	90	33	1.5	30	9.6
2308K	40	90	33	1.5	46	13.4
2309-2RS-T	45	100	36	1.5	38.5	12.6
2309K	45	100	36	1.5	55	16.5
2310-2RS-T	50	110	40	2	42	14.1
2311-2RS-T	55	120	43	2	49.4	16.82
2311K	55	120	43	2	73.15	22.61
2312K	60	130	46	2.1	84.55	26.6
2313K	65	140	48	2.1	93.1	30.4
2315K	75	160	55	2.1	117.8	39.9
2316K	80	170	58	2.1	132.05	46.08
2317K	85	180	60	3	135.85	48.45
2318K	90	190	64	3	148.2	54.15
2319K	95	200	67	3	150.3	56.7
2320K	100	215	73	3	176.4	70.2
2322K	110	240	80	3	198.9	84.6
11204	20	47	14		10	2.65
11205	25	52	15		12.2	3.35
11206	30	62	16		15.6	4.65
11207	35	72	17		16	5.2
11208	40	80	18		19.3	6.55
11209	45	85	19		22	7.35
11210	50	90	20		22.8	8.15
11212	60	110	22		30	11.6
11305	25	62	17		19	5.4
11306	30	72	19		22.5	6.8
11307	35	80	21		26.5	8.5
11308	40	90	23		33.8	11.2
11310	50	110	27		43.6	14
