Làm thế nào các quả bóng thép chịu lực có thể cải thiện độ chính xác, độ bền và hiệu suất máy móc

Khi máy móc hoạt động ở tốc độ cao hoặc chịu tải liên tục, chất lượng của các con lăn ảnh hưởng trực tiếp đến độ tin cậy và tuổi thọ sử dụng.BMTnguồn cung cấp độ chính xácQuả bóng thép chịu lựccác giải pháp được thiết kế để hỗ trợ xoay trơn tru, kích thước nhất quán và hiệu suất đáng tin cậy trên các ứng dụng ô tô, công nghiệp, nông nghiệp và hộ gia đình.

Bi thép ổ bi là bộ phận được thiết kế chính xác giúp giảm ma sát và hỗ trợ chuyển động lăn có kiểm soát trong cụm ổ trục. Hiệu suất của chúng phụ thuộc vào việc lựa chọn vật liệu, xử lý nhiệt, độ chính xác về kích thước, độ tròn và độ hoàn thiện bề mặt. Thép Chrome được sử dụng rộng rãi cho các ứng dụng chịu tải đòi hỏi khắt khe, trong khi thép không gỉ mang lại khả năng chống ăn mòn được cải thiện trong môi trường phù hợp. Hướng dẫn này giải thích các lựa chọn vật liệu chính, quy trình sản xuất, cấp độ chính xác, ứng dụng và những cân nhắc khi mua hàng mà các kỹ sư và nhóm mua sắm nên đánh giá khi tìm nguồn cung ứng bi thép. Nó cũng phác thảo cách BMT hỗ trợ người mua công nghiệp trong việc lựa chọn sản phẩm, tùy chỉnh và sản xuất tập trung vào chất lượng.

Mục lục

• Quả bóng thép chịu lực là gì?
• Tại sao chất lượng quả bóng thép lại quan trọng?
• Những vật liệu nào có sẵn?
• Quả bóng thép chính xác được sản xuất như thế nào?
• Kích thước và cấp độ chính xác ảnh hưởng đến hiệu suất như thế nào?
• Quả bóng thép thường được sử dụng ở đâu?
• Người mua nên chọn bi thép như thế nào?
• Người mua nên yêu cầu những kiểm tra chất lượng nào?
• Câu hỏi thường gặp
• Kết luận: Chọn nhà cung cấp đáng tin cậy

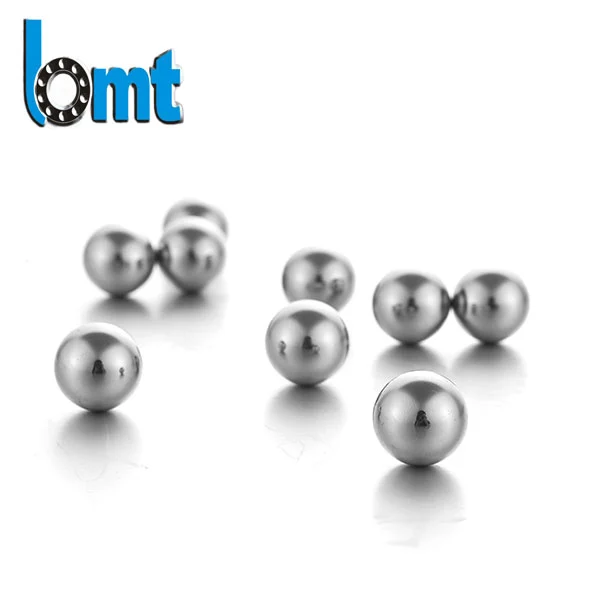

Quả bóng thép chịu lực là gì?

Bi thép ổ bi là các bộ phận lăn hình cầu được lắp giữa vòng trong và vòng ngoài của ổ bi. Khi ổ trục quay, những quả bóng này phân phối tải trọng và cho phép chuyển động tương đối đồng thời giảm ma sát so với tiếp xúc trượt trực tiếp.

Mặc dù một quả bóng thép có thể trông đơn giản nhưng hình dạng và tình trạng bề mặt của nó đòi hỏi phải được kiểm soát cẩn thận. Những sai lệch nhỏ về đường kính, độ tròn hoặc độ hoàn thiện bề mặt có thể ảnh hưởng đến độ rung, tiếng ồn, ứng suất tiếp xúc và hiệu suất tổng thể của cụm ổ trục.

Các quả bóng thép chất lượng cao thường được sản xuất từ ​​​​thép chịu lực cứng, với thép không gỉ và thép carbon có sẵn cho các ứng dụng yêu cầu sự kết hợp khác nhau giữa hiệu suất cơ học, khả năng chống ăn mòn và chi phí.

BMT chuyên sản xuất vòng bi và linh kiện vòng bi từ năm 2004. Dòng sản phẩm của BMT bao gồm các quả bóng thép dành cho cụm vòng bi dùng trong động cơ, máy bơm, hệ thống ô tô, máy móc nông nghiệp và các thiết bị công nghiệp khác.

Đối với các bộ phận liên quan, người mua có thể khám phá vòng bi tuyến tính và vòng bi công nghiệp để hiểu cách các bộ phận lăn đóng góp vào các hệ thống chuyển động khác nhau.

Tại sao chất lượng quả bóng thép lại quan trọng?

Chất lượng của các con lăn ảnh hưởng nhiều hơn đến độ êm ái khi quay. Trong các ứng dụng liên quan đến hoạt động liên tục, tải lặp đi lặp lại hoặc yêu cầu tốc độ khắt khe, tính nhất quán của vật liệu và chế tạo là những yếu tố quan trọng trong việc kiểm soát tình trạng mài mòn sớm và thời gian ngừng hoạt động ngoài dự kiến.

Một số đặc điểm đáng được quan tâm đặc biệt:

• Độ chính xác kích thước:Đường kính bóng nhất quán giúp duy trì hình dạng bên trong và phân bổ tải trọng như mong muốn.
• Độ tròn:Cấu hình hình cầu với độ lệch được kiểm soát hỗ trợ tiếp xúc lăn ổn định.
• độ cứng:Xử lý nhiệt thích hợp giúp bóng chống lại sự biến dạng vĩnh viễn và mài mòn bề mặt.
• Bề mặt hoàn thiện:Bề mặt nhẵn giúp giảm ma sát, nhiễu loạn tiếp xúc và tiếng ồn không cần thiết.
• Độ sạch của vật liệu:Chất lượng thép được kiểm soát và xử lý nhiệt thích hợp giúp giảm nguy cơ hư hỏng do mỏi.
• Tính nhất quán của lô:Chất lượng sản xuất đồng đều là điều cần thiết đối với các nhà sản xuất vòng bi lắp ráp số lượng lớn linh kiện.

Các thuộc tính này hoạt động cùng nhau chứ không phải độc lập. Ví dụ, một quả bóng quá cứng vẫn có thể hoạt động kém nếu bề mặt của nó có khuyết tật hoặc kích thước của nó không đáp ứng được dung sai yêu cầu. Do đó, người mua nên đánh giá thông số kỹ thuật đầy đủ thay vì chỉ dựa vào độ cứng.

Những vật liệu nào có sẵn cho quả bóng thép chịu lực?

Lựa chọn vật liệu phải phản ánh môi trường vận hành, tải trọng dự kiến, khả năng tiếp xúc với ăn mòn và tuổi thọ sử dụng cần thiết. Thép mạ crôm là lựa chọn phổ biến cho vòng bi chính xác đa năng, trong khi thép không gỉ phù hợp khi khả năng chống ăn mòn được ưu tiên cao hơn.

Đối với nhiều vòng bi thông thường, thép crom có ​​hàm lượng carbon cao như AISI 52100 hoặc các loại tương đương có thể áp dụng được sử dụng rộng rãi. Tuy nhiên, cấp độ chính xác phụ thuộc vào thiết kế và điều kiện sử dụng chứ không phụ thuộc vào sở thích chung cho một loại vật liệu.

Thép không gỉ cũng đòi hỏi đặc điểm kỹ thuật cẩn thận. Không phải mọi loại thép không gỉ đều có độ cứng, khả năng chống ăn mòn hoặc hiệu suất mỏi khi tiếp xúc lăn như nhau. Khi thiết bị gặp nước, hóa chất tẩy rửa hoặc điều kiện ẩm ướt, người mua nên xác định mức độ tiếp xúc thực tế trước khi lựa chọn vật liệu.

Để có hướng dẫn bổ sung về vật liệu, hãy tham khảo tài liệu tham khảo kỹ thuật được công nhận như igus hoặc thảo luận trực tiếp về ứng dụng với nhà cung cấp linh kiện ổ trục.

Quả bóng thép chính xác được sản xuất như thế nào?

Sản xuất các quả bóng thép chính xác bao gồm nhiều hoạt động biến nguyên liệu thép thành các thành phần hình cầu nhất quán. Trình tự chính xác phụ thuộc vào vật liệu, cấp độ yêu cầu, đường kính và ứng dụng dự định.

1. Chuẩn bị nguyên liệu:Thép được lựa chọn theo thành phần và ứng dụng cần thiết.
2. Hình thành:Vật liệu được xử lý thành các phôi hình cầu thô có kích thước gần đúng theo yêu cầu.
3. Xử lý nhiệt:Hệ thống sưởi và làm mát có kiểm soát phát triển độ cứng và tính chất cơ học cần thiết cho dịch vụ.
4. mài:Mài chính xác cải thiện tính nhất quán về kích thước và đưa quả bóng đến gần hơn với hình dạng xác định của nó.
5. Mài và hoàn thiện:Các hoạt động hoàn thiện bổ sung giúp cải thiện độ tròn và chất lượng bề mặt khi được yêu cầu.
6. Kiểm tra và phân loại:Đo lường và phân loại xác minh việc tuân thủ các yêu cầu về kích thước và chất lượng hiện hành.
7. Bao bì:Bao bì phù hợp giúp bảo vệ các thành phần hoàn thiện khỏi bị nhiễm bẩn, ẩm ướt và hư hỏng khi vận chuyển.

Mỗi thao tác đều góp phần tạo nên thành phẩm. Xử lý nhiệt ảnh hưởng đến độ cứng và tính toàn vẹn của cấu trúc, trong khi mài và mài xác định các đặc tính hình học và bề mặt quan trọng. Việc kiểm tra xác nhận xem các quả bóng đã hoàn thành có đáp ứng các thông số kỹ thuật đã thỏa thuận hay không.

BMT mô tả khả năng sản xuất của mình bao gồm thiết bị mài tự động, hệ thống phân loại chính xác, kiểm tra độ cứng, đo độ tròn và kiểm tra bề mặt. Những khả năng này hỗ trợ sản xuất bi thép cho các ứng dụng công nghiệp và OEM.

Kích thước và cấp độ chính xác ảnh hưởng đến hiệu suất như thế nào?

Đường kính bi và cấp độ chính xác phải phù hợp với thiết kế ổ trục. Kích thước không chính xác có thể cản trở việc lắp ráp, độ hở bên trong, hình dạng tiếp xúc và phân bổ tải trọng. Sự thay đổi kích thước quá mức cũng có thể làm tăng độ rung hoặc tạo ra hành vi vận hành không nhất quán.

BMT liệt kê các kích thước hệ mét và inch, đồng thời xác định các cấp chính xác bao gồm G10, G16, G20, G40 và G100, với các tùy chọn tùy chỉnh có sẵn tùy theo yêu cầu của sản phẩm.

Nhãn phân loại phải luôn được hiểu theo tiêu chuẩn hiện hành và thông số kỹ thuật của nhà cung cấp. Người mua không nên cho rằng mọi nhà sản xuất đều sử dụng các tiêu chí chấp nhận giống hệt nhau chỉ vì cùng một ký hiệu cấp xuất hiện trong báo giá.

Đối với các ứng dụng sản xuất, hãy cung cấp bản vẽ ổ trục, đường kính bi, cấp độ yêu cầu, vật liệu và điều kiện vận hành trước khi yêu cầu báo giá. Điều này giúp giảm khoảng cách về thông số kỹ thuật và tránh việc lấy mẫu hoặc làm lại không cần thiết.

Quả bóng thép chịu lực thường được sử dụng ở đâu?

Bi thép chính xác được sử dụng ở bất cứ nơi nào vòng bi lăn hỗ trợ thiết bị quay. Vai trò của chúng thay đổi tùy theo thiết kế, nhưng hình dạng nhất quán và hiệu suất vật liệu vẫn quan trọng trong các ứng dụng từ động cơ điện nhỏ đến máy móc công nghiệp hạng nặng.

• Động cơ điện:Hỗ trợ trục quay trơn tru trong các thiết bị công nghiệp và đồ gia dụng.
• Hệ thống ô tô:Tạo thành một phần của cụm ổ trục được sử dụng trong các hệ thống bánh xe, hộp số và phụ trợ được chọn.
• Máy bơm nước:Giúp cụm ổ trục duy trì vòng quay ổn định trong quá trình hoạt động liên tục.
• Máy móc nông nghiệp:Hỗ trợ các bộ phận quay tiếp xúc với rung động, bụi và khối lượng công việc thay đổi.
• Băng tải và hệ thống bánh răng công nghiệp:Cho phép chuyển động có kiểm soát trong thiết bị sản xuất và xử lý vật liệu.
• Tự động hóa và robot:Góp phần tạo ra chuyển động lặp lại trong cách bố trí vòng bi phù hợp.
• Thiết bị gia dụng:Hỗ trợ các cơ chế quay nơi có tiếng ồn và hoạt động êm ái.

Môi trường hoạt động xác định thông số kỹ thuật cuối cùng. Động cơ hoạt động ở tốc độ cao có thể đặc biệt chú trọng đến độ chính xác, tiếng ồn và độ cân bằng, trong khi thiết bị tiếp xúc với độ ẩm có thể yêu cầu vật liệu chống ăn mòn. Các ứng dụng có tải va đập hoặc nhiễm bẩn có thể cần chú ý thêm đến thiết kế ổ trục, bôi trơn, làm kín và bảo trì.

Do đó, bi thép nên được chọn như một phần của hệ thống ổ trục hoàn chỉnh thay vì được coi là các bộ phận có thể thay thế được bất kể kích thước, vật liệu hoặc điều kiện vận hành.

Người mua nên chọn quả bóng thép chịu lực như thế nào?

Đối với các nhà phân phối, nhà sản xuất vòng bi, đội bảo trì và bộ phận mua sắm OEM, quy trình tìm nguồn cung ứng hiệu quả bắt đầu bằng thông số kỹ thuật rõ ràng.

Trước khi đặt hàng, hãy đánh giá các điểm sau:

1. Xác định ứng dụng:Xác định loại vòng bi, thiết bị, tốc độ vận hành và điều kiện tải trọng dự kiến.
2. Chỉ định vật liệu:Chọn loại thép phù hợp dựa trên độ cứng, yêu cầu về độ mỏi, khả năng ăn mòn và chi phí.
3. Xác nhận kích thước:Cung cấp các yêu cầu về đường kính danh nghĩa, dung sai và đo lường.
4. Đặt cấp độ chính xác:Xác nhận tiêu chuẩn áp dụng và tiêu chí chấp nhận được yêu cầu.
5. Xem xét tài liệu chất lượng:Yêu cầu hồ sơ kiểm tra liên quan, thông tin vật liệu và báo cáo thử nghiệm nếu được yêu cầu.
6. Đánh giá tính nhất quán trong sản xuất:Xác định xem nhà cung cấp có thể duy trì các yêu cầu tương tự trong các đơn hàng lặp lại hay không.
7. Kiểm tra đóng gói và giao hàng:Xác nhận số lượng, bảo vệ bao bì, thời gian giao hàng và yêu cầu xuất khẩu.
8. Đánh giá mẫu:Khi thích hợp, hãy thử nghiệm các mẫu trong cụm lắp ráp dự định trước khi phê duyệt sản xuất hàng loạt.

Đối với các đơn đặt hàng tùy chỉnh, bản vẽ kỹ thuật hoặc thông số kỹ thuật bằng văn bản đặc biệt có giá trị. Nó làm giảm sự mơ hồ xung quanh kích thước, vật liệu, cấp độ và tiêu chí kiểm tra. Người mua cũng nên xác định bất kỳ yêu cầu đặc biệt nào về truy xuất nguồn gốc, đóng gói hoặc kiểm soát chất lượng đầu vào trước khi bắt đầu sản xuất.

Một nhà cung cấp đáng tin cậy phải có khả năng giải thích khả năng của mình, làm rõ các câu hỏi kỹ thuật và đưa ra báo giá dựa trên phạm vi xác định thay vì đưa ra những lời hứa về hiệu suất không được hỗ trợ.

Người mua nên yêu cầu những kiểm tra chất lượng nào?

Đảm bảo chất lượng phải bao gồm các đặc điểm ảnh hưởng đến ứng dụng dự định. Quy trình kiểm tra của nhà cung cấp hữu ích nhất khi nó được liên kết với các yêu cầu có thể đo lường được và tiêu chí chấp nhận được ghi lại.

Tùy thuộc vào đặc điểm đặt hàng, người mua có thể yêu cầu:

• Nhận dạng nguyên liệu thô và chứng chỉ vật liệu liên quan.
• Kiểm tra sự thay đổi kích thước và đường kính.
• Đo độ tròn và độ nhám bề mặt.
• Kiểm tra độ cứng sau khi xử lý nhiệt.
• Kiểm tra trực quan các khuyết tật bề mặt.
• Hồ sơ nhận dạng và kiểm tra lô.
• Kiểm tra đóng gói trước khi gửi đi.

Các tiêu chuẩn được công nhận có thể giúp xác định các yêu cầu đối với bi chịu lực và các bộ phận liên quan. Ví dụ, ASTM F2215 bao gồm các yêu cầu cụ thể đối với bi kim loại màu và kim loại màu được sử dụng trong vòng bi và các ứng dụng khác. Người mua nên xác nhận xem một tiêu chuẩn cụ thể có áp dụng cho sản phẩm, hệ thống kích thước, vật liệu và các yêu cầu hợp đồng của họ hay không.

BMT xác định hệ thống quản lý chất lượng ISO 9001 và IATF 16949 trong thông tin sản xuất của mình. Khi tìm nguồn cung ứng linh kiện cho ô tô hoặc các ứng dụng được quản lý khác, nhóm mua sắm phải trực tiếp xác minh phạm vi chứng nhận liên quan, hiệu lực hiện tại và mọi yêu cầu cụ thể của khách hàng với nhà cung cấp.

Câu hỏi thường gặp

1. Vật liệu nào được sử dụng phổ biến nhất cho bi thép chịu lực?

Thép chịu lực crom cacbon cao, chẳng hạn như AISI 52100 hoặc tương đương, được sử dụng rộng rãi cho vòng bi thông thường vì nó có thể mang lại độ cứng cao, khả năng chống mài mòn và hiệu suất mỏi khi tiếp xúc khi lăn sau khi xử lý nhiệt thích hợp. Chất liệu tốt nhất vẫn phụ thuộc vào môi trường hoạt động và yêu cầu thiết kế.

2. Bi thép mạ crom có ​​tốt hơn bi inox không?

Không có vật liệu nào tốt hơn trên toàn cầu. Thép mạ crôm thường được lựa chọn khi hiệu suất chịu tải và khả năng chống mài mòn là ưu tiên trong môi trường có thể kiểm soát được sự ăn mòn. Thép không gỉ thường được ưu tiên sử dụng khi có vấn đề về độ ẩm hoặc ăn mòn, miễn là loại được chọn đáp ứng các thông số kỹ thuật và kích thước cơ học cần thiết.

3. BMT có thể cung cấp loại chính xác nào?

BMT liệt kê các cấp độ chính xác của bi thép G10, G16, G20, G40 và G100, cùng với các tùy chọn tùy chỉnh. Tính sẵn có, dung sai áp dụng và các yêu cầu thử nghiệm phải được xác nhận đối với đường kính và vật liệu được yêu cầu.

4. Quả bóng thép có thể được tùy chỉnh cho các dự án OEM không?

Đúng. BMT biểu thị sự hỗ trợ cho các kích thước tùy chỉnh, tùy chọn vật liệu, bao bì OEM, cung cấp nhãn hiệu riêng và các đơn đặt hàng công nghiệp số lượng lớn. Người mua nên gửi bản vẽ hoặc thông số kỹ thuật chi tiết để xác nhận tính khả thi, số lượng đặt hàng tối thiểu và thời gian giao hàng.

5. Người mua có thể xác minh chất lượng bi thép như thế nào trước khi đặt hàng với số lượng lớn?

Yêu cầu các mẫu nếu có và so sánh chúng với các đặc điểm kỹ thuật đã thỏa thuận. Các kiểm tra liên quan có thể bao gồm đường kính, độ tròn, độ cứng, độ hoàn thiện bề mặt, tài liệu vật liệu và tình trạng thị giác. Đối với các ứng dụng quan trọng, hãy xác định phương pháp kiểm tra và tiêu chí chấp nhận trước khi đặt hàng sản xuất.

6. Yêu cầu báo giá bi thép cần có những thông tin gì?

Bao gồm loại vật liệu, đường kính danh nghĩa, dung sai kích thước, cấp độ chính xác, yêu cầu về độ cứng, số lượng, ứng dụng dự định, ưu tiên đóng gói và điểm đến giao hàng. Các bản vẽ và tiêu chuẩn áp dụng có thể giúp nhà cung cấp chuẩn bị báo giá chính xác hơn.

Kết luận: Lựa chọn nhà cung cấp bi thép chịu lực đáng tin cậy

Việc chọn bi thép ổ bi phù hợp đòi hỏi sự cân bằng về đặc tính vật liệu, độ chính xác về kích thước, tính nhất quán trong sản xuất và các yêu cầu ứng dụng cụ thể. Tùy chọn thép mạ crôm, thép không gỉ và các vật liệu khác đều phục vụ các điều kiện vận hành khác nhau, trong khi việc mài, hoàn thiện và kiểm tra cẩn thận giúp đảm bảo rằng các bộ phận hoàn thiện đáp ứng thông số kỹ thuật dự kiến.

BMT kết hợp kinh nghiệm sản xuất vòng bi có từ năm 2004 với khả năng đã nêu về mài, phân loại, kiểm tra chính xác và hỗ trợ OEM. Đối với người mua tìm nguồn cung ứng linh kiện cho động cơ, hệ thống ô tô, máy bơm, thiết bị nông nghiệp và máy móc công nghiệp, thông số kỹ thuật rõ ràng và quy trình đánh giá nhà cung cấp hiệu quả là nền tảng thực tế để mua sắm đáng tin cậy.

Nếu bạn đang tìm nguồn cung cấp bi thép chính xác cho một thiết kế ổ trục mới, sản xuất định kỳ hoặc chương trình thay thế công nghiệp, hãy khám phá các giải pháp Bi thép ổ bi của BMT vàliên hệ với chúng tôiđể thảo luận về các yêu cầu kỹ thuật của bạn, yêu cầu báo giá hoặc hỏi về các mẫu và các tùy chọn cung cấp tùy chỉnh.
