Vỏ gối bên phải có thể cải thiện hiệu suất vòng bi và độ tin cậy của thiết bị như thế nào

Tóm tắt bài viết: A viên thuốconhà ở khối wlà một bộ phận cơ khí quan trọng hỗ trợ trục quay, cố định vòng bi và giúp duy trì sự liên kết trong thiết bị công nghiệp. Việc chọn vỏ phù hợp bao gồm việc đánh giá vật liệu, đường kính trục, khả năng tương thích ổ trục, kích thước lắp đặt, điều kiện vận hành và yêu cầu bảo trì.BMTcung cấp giải pháp vỏ khối gối cho hệ thống truyền động công nghiệp, máy móc nông nghiệp, máy bơm, băng tải và động cơ điện, giúp người mua xác định các bộ phận phù hợp cho thiết bị và nhu cầu vận hành của họ.

Mục lục

1. Nhà ở khối gối là gì?
2. Vỏ gối làm việc như thế nào?
3. Những vật liệu và thiết kế nào có sẵn?
4. Vỏ khối gối được sử dụng ở đâu?
5. Làm thế nào để bạn chọn vỏ gối phù hợp?
6. So sánh lựa chọn nhà ở khối gối
7. Thực hành tốt nhất về cài đặt và bảo trì
8. Các vấn đề thường gặp và giải pháp thực tế
9. Câu hỏi thường gặp
10. Kết luận: Tìm Nhà ở Khối Gối Phù hợp

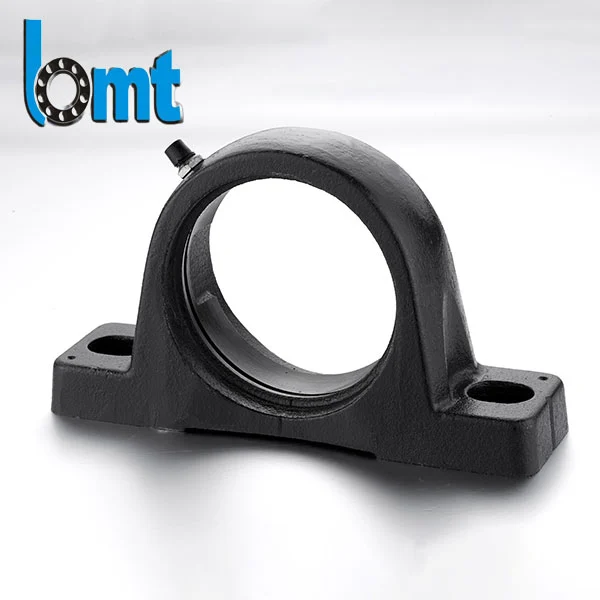

Nhà ở khối gối là gì?

Vỏ khối gối là bộ phận hỗ trợ cơ học được thiết kế để giữ ổ trục và cố định trục quay vào khung máy hoặc bề mặt lắp đặt. Nó cung cấp một điểm lắp đặt ổn định đồng thời giúp ổ trục duy trì vị trí dự định trong quá trình vận hành. Tùy thuộc vào thiết kế, việc lắp ráp cũng có thể bao gồm các vòng đệm, vỏ, chất bôi trơn và phần cứng lắp đặt.

Trong các ứng dụng công nghiệp, các thuật ngữvỏ khối gốiVàbộ phận chịu lực gốiđôi khi được sử dụng thay thế cho nhau. Tuy nhiên, không phải lúc nào chúng cũng mô tả chính xác cùng một sản phẩm. Vỏ là phần thân kết cấu, trong khi bộ phận ổ trục hoàn chỉnh thường bao gồm vỏ và một miếng đệm ổ trục tương thích.

Sự khác biệt quan trọng khi mua linh kiện thay thế. Người mua đặt mua nhà ở chỉ phải xác minh kích thước ổ trục và cách bố trí lắp đặt riêng biệt. Những người đang tìm kiếm một bộ lắp ráp sẵn sàng để lắp đặt nên xác nhận rằng ổ trục, cơ cấu khóa và vỏ có tương thích hay không.

Vỏ được lựa chọn phù hợp có thể góp phần hỗ trợ trục đáng tin cậy, bảo trì dễ quản lý và vận hành máy ổn định. Do đó, nó là một thành phần quan trọng trong thiết kế thiết bị chứ không chỉ đơn giản là giá đỡ.

Vỏ gối làm việc như thế nào?

Vỏ được cố định vào đế máy cứng, trong khi ổ trục được lắp bên trong nó đỡ trục quay. Khi trục quay, ổ trục điều chỉnh chuyển động tương đối giữa trục và cấu trúc đứng yên. Vỏ chuyển tải vận hành lên bề mặt lắp đặt và giúp giữ cho ổ trục được định vị chính xác.

Một cụm ổ trục gối điển hình thực hiện một số chức năng:

• Hỗ trợ trục:Giữ trục quay ở vị trí dự kiến.
• Truyền tải:Chuyển tải trọng được hỗ trợ từ ổ trục sang khung máy.
• Độ ổn định lắp đặt:Cung cấp một điểm gắn an toàn cho cụm vòng bi.
• Hỗ trợ căn chỉnh:Giúp duy trì vị trí trục được thiết kế khi bề mặt lắp đặt và lắp đặt chính xác.
• Bảo vệ ô nhiễm:Các vòng đệm hoặc nắp tương thích có thể giúp giảm sự xâm nhập của bụi, hơi ẩm và các chất gây ô nhiễm khác.
• Quyền truy cập bảo trì:Tùy thuộc vào thiết kế, các phụ kiện bôi trơn và phần cứng lắp đặt có thể tiếp cận có thể đơn giản hóa việc bảo trì.

Một số miếng lót vòng bi có bề mặt ngoài hình cầu cho phép khả năng tự căn chỉnh hạn chế bên trong vỏ. Tính năng này có thể điều chỉnh các sai lệch góc nhỏ nhưng không được coi là vật thay thế cho việc căn chỉnh trục chính xác, lắp đặt thích hợp hoặc hỗ trợ kết cấu đầy đủ.

Để biết thêm thông tin về các bộ phận tương thích, hãy khám phá dòng sản phẩm vòng bi của BMT và xác định cấu hình phù hợp cho ứng dụng của bạn.

Những vật liệu và thiết kế nào có sẵn?

Vật liệu nhà ở và kết cấu ảnh hưởng đến khả năng chịu tải, độ cứng, khả năng chống ăn mòn, trọng lượng và yêu cầu bảo trì. Sự lựa chọn tốt nhất phụ thuộc vào môi trường vận hành và tải trọng truyền qua cụm ổ trục.

1. Vỏ gối bằng gang

Gang được sử dụng rộng rãi trong các ổ trục công nghiệp nói chung vì nó mang lại độ cứng hữu ích, đặc tính giảm rung tốt và sự cân bằng thực tế giữa hiệu suất và chi phí. Nó thường được dùng cho băng tải, thiết bị nông nghiệp, máy bơm, động cơ điện và các máy móc khác hoạt động trong điều kiện công nghiệp thông thường.

Tuy nhiên, khả năng chịu tải thực tế phụ thuộc vào thiết kế vỏ, loại vật liệu, lựa chọn ổ trục, cách bố trí lắp đặt và điều kiện vận hành. Không nên lựa chọn vỏ bằng gang chỉ dựa trên vật liệu.

2. Vỏ gối bằng thép không gỉ

Thép không gỉ có thể thích hợp cho các thiết bị tiếp xúc với độ ẩm, lau chùi thường xuyên hoặc các chất ăn mòn. Nó thường được xem xét cho máy móc chế biến thực phẩm, thiết bị hàng hải và một số ứng dụng xử lý hóa chất.

Người mua nên xác minh loại thép không gỉ và đánh giá toàn bộ cụm lắp ráp, bao gồm ổ trục, vòng đệm, chất bôi trơn và ốc vít. Khả năng chống ăn mòn được xác định bởi thông số kỹ thuật hoàn chỉnh của vật liệu và môi trường sử dụng, không chỉ đơn giản là mô tả sản phẩm.

3. Thiết kế nhà ở tách rời và liền khối

Vỏ liền khối cung cấp cấu trúc tương đối đơn giản cho nhiều ứng dụng tiêu chuẩn. Vỏ rời có nắp và đế riêng biệt, có thể giúp việc kiểm tra và thay thế ổ trục thuận tiện hơn khi việc bố trí trục gây khó khăn cho việc tháo rời.

Đối với các ứng dụng công nghiệp nặng hơn, thông tin sản phẩm của BMT bao gồm các dòng vỏ SN500, SN600 và SNL. Các dòng sản phẩm này có kích thước khác nhau và cách bố trí vòng bi tương thích, vì vậy model chính xác phải được kiểm tra dựa trên thông số kỹ thuật của thiết bị.

Khi đánh giá một ngôi nhà, hãy xem xét các chi tiết thiết kế sau:

• Xây dựng một mảnh hoặc chia nhỏ.
• Kích thước lắp đế và vị trí lỗ bu lông.
• Kích thước ổ trục và khả năng tương thích đường kính trục.
• Sắp xếp niêm phong và che đậy.
• Yêu cầu tiếp cận bôi trơn và dịch vụ.
• Khả năng tương thích với ổ trục và ống bọc bộ chuyển đổi được chỉ định.

Vỏ khối gối được sử dụng ở đâu?

Vỏ khối gối được sử dụng ở bất cứ nơi nào trục quay cần được hỗ trợ an toàn và bố trí lắp đặt thực tế. Tính linh hoạt của chúng làm cho chúng phù hợp với nhiều loại máy móc công nghiệp và thương mại.

• Hệ thống băng tải:Hỗ trợ trục quay trong thiết bị xử lý vật liệu và các cụm truyền động liên quan.
• Máy móc nông nghiệp:Giúp hỗ trợ các bộ phận quay trong thiết bị tiếp xúc với bụi, rung, thay đổi khối lượng công việc.
• Máy bơm:Cung cấp ổ đỡ vòng bi để bố trí trục tương thích trong hệ thống xử lý chất lỏng công nghiệp.
• Động cơ điện:Các cụm trục hỗ trợ có cấu hình vỏ được chọn phù hợp với thiết kế cơ khí.
• Thiết bị sản xuất:Cung cấp giá đỡ lắp cho con lăn, trục truyền động và các cơ cấu quay khác.
• Khai thác mỏ và máy móc hạng nặng:Hỗ trợ bố trí vòng bi phù hợp khi độ bền, độ kín và xếp hạng tải trọng của vỏ đáp ứng các yêu cầu của ứng dụng.

Điều kiện môi trường có thể ảnh hưởng đáng kể đến đặc điểm kỹ thuật thích hợp. Môi trường nhiều bụi có thể yêu cầu bịt kín hiệu quả hơn, trong khi môi trường ẩm ướt hoặc ăn mòn có thể yêu cầu vật liệu chống ăn mòn phù hợp. Độ rung và tải va đập cao cũng đòi hỏi phải đánh giá cẩn thận ổ trục, vỏ, bu lông lắp và kết cấu đỡ.

Làm thế nào để bạn chọn vỏ gối phù hợp?

Việc lựa chọn vỏ khối gối phù hợp bắt đầu từ yêu cầu vận hành thực tế của máy. Vỏ vừa với trục có thể vẫn không phù hợp nếu kích thước lắp đặt, khả năng chịu tải, bố trí đệm kín hoặc khả năng tương thích ổ trục của nó không phù hợp với ứng dụng.

Bước 1: Xác nhận đường kính trục

Xác định đường kính trục và lỗ ổ trục cần thiết. Đối với vòng bi có lỗ côn, hãy kiểm tra ống bọc bộ chuyển đổi và cách bố trí lắp đặt thích hợp. Đừng cho rằng hai vỏ có thể hoán đổi cho nhau chỉ vì hình dạng bên ngoài của chúng trông giống nhau.

Bước 2: Xác minh tính tương thích của vòng bi

Xác nhận ký hiệu ổ trục, kích thước, yêu cầu về khe hở bên trong, phương pháp khóa và bố trí bôi trơn. Vỏ và ổ trục phải tương thích như một bộ phận lắp ráp hoàn chỉnh.

Bước 3: Tính toán tải vận hành

Đánh giá tải trọng hướng tâm, tải trọng trục, tải sốc, tốc độ trục và chế độ vận hành. Kiểm tra xếp hạng vòng bi và thông số kỹ thuật của vỏ của nhà sản xuất thay vì dựa vào các mô tả vật liệu chung.

Bước 4: Đánh giá môi trường

Xem xét nhiệt độ, độ ẩm, bụi, tiếp xúc với nước, hóa chất và quy trình làm sạch. Chọn vật liệu vỏ và bố trí đệm kín phù hợp với các điều kiện này.

Bước 5: Kiểm tra kích thước lắp đặt

So sánh chiều dài tổng thể, chiều rộng, chiều cao, chiều cao tâm trục, khoảng cách lỗ lắp và kích thước bu lông với máy hiện có. Khả năng tương thích về kích thước đặc biệt quan trọng khi thay thế một bộ phận đã ngừng sử dụng hoặc bị hư hỏng.

Bước 6: Xem xét bảo trì dài hạn

Đánh giá khoảng thời gian bôi trơn, khả năng tiếp cận, quy trình thay thế và tính sẵn có của phụ tùng. Vỏ giúp đơn giản hóa việc kiểm tra và bảo trì có thể giảm nỗ lực bảo trì trong suốt thời gian sử dụng của thiết bị.

So sánh lựa chọn nhà ở khối gối

Bảng sau đây cung cấp sự so sánh thực tế về các vật liệu và thiết kế nhà ở phổ biến. Nó nhằm mục đích hướng dẫn lựa chọn sơ bộ; sự lựa chọn cuối cùng phải dựa trên thông số kỹ thuật của sản phẩm đã được xác minh.

Để tham khảo, trang sản phẩm được xuất bản của BMT liệt kê SN505 có đường kính trục 20 mm, SN510 có đường kính trục 45 mm và SN520 có đường kính trục 90 mm. Những ví dụ này thuộc loạt nhà ở SN được liệt kê. Luôn tham khảo bảng kích thước đầy đủ và xác nhận tổ hợp vòng bi cần thiết trước khi đặt hàng.

Xem thông số kỹ thuật của Vỏ gối BMT để xem lại các mẫu vỏ được liệt kê và kích thước kỹ thuật tương ứng của chúng.

Thực hành tốt nhất về cài đặt và bảo trì

Việc lắp đặt đúng cách sẽ giúp vỏ và ổ trục hoạt động như mong muốn. Ngay cả một bộ phận được sản xuất tốt cũng có thể bị mài mòn sớm khi đế lắp không đồng đều, trục bị lệch hoặc bôi trơn không đủ.

Danh sách kiểm tra cài đặt

• Kiểm tra vỏ, ổ trục, trục và bề mặt lắp xem có bị hư hỏng hoặc nhiễm bẩn không.
• Xác minh mô hình vỏ, ký hiệu ổ trục, đường kính trục và kích thước lắp đặt.
• Đảm bảo bề mặt lắp đặt đủ phẳng, cứng và sạch sẽ.
• Định vị vỏ cẩn thận và căn chỉnh trục với thiết bị được kết nối.
• Siết chặt các ốc vít lắp theo mô-men xoắn quy định theo trình tự khuyến nghị.
• Lắp đặt các bộ phận ổ trục và khóa theo hướng dẫn của nhà sản xuất.
• Bôi chất bôi trơn được chỉ định và kiểm tra xem các vòng đệm và nắp có được lắp đúng cách hay không.
• Xoay trục bằng tay khi an toàn và thiết thực, sau đó thực hiện kiểm tra vận hành có kiểm soát.

Bảo trì định kỳ

Trong quá trình kiểm tra theo lịch trình, hãy theo dõi tiếng ồn bất thường, độ rung, sự thay đổi nhiệt độ, tình trạng bôi trơn, ốc vít lỏng và vết bẩn có thể nhìn thấy được. Thiết lập khoảng thời gian bảo trì theo tốc độ vận hành, tải trọng, môi trường và khuyến nghị của nhà sản xuất.

Bôi trơn quá mức cũng có thể gây ra vấn đề, bao gồm cả nhiệt dư thừa trong một số điều kiện vận hành. Sử dụng loại và số lượng chất bôi trơn được khuyến nghị thay vì bôi dầu mỡ một cách bừa bãi.

Các vấn đề thường gặp và giải pháp thực tế

Việc nhận biết các dấu hiệu cảnh báo sớm giúp đội bảo trì điều tra các vấn đề về ổ trục và ổ trục trước khi chúng dẫn đến thời gian ngừng hoạt động kéo dài.

• Rung động quá mức:Kiểm tra độ thẳng hàng của trục, độ cứng lắp đặt, độ an toàn của dây buộc, tình trạng ổ trục và độ cân bằng của máy.
• Nhiệt độ hoạt động bất thường:Điều tra việc bôi trơn, tải trọng ổ trục, ma sát phốt, căn chỉnh và tốc độ vận hành.
• Vòng bi bị mòn sớm:Xem xét việc kiểm soát ô nhiễm, quy trình lắp đặt, khớp trục, bôi trơn và điều kiện tải.
• Ăn mòn:Kiểm tra khả năng tiếp xúc với môi trường, sự phù hợp của vật liệu, khả năng bảo vệ bề mặt và hiệu quả bịt kín.
• Lắp lỏng lẻo:Kiểm tra đế, bu lông lắp, khung đỡ và bất kỳ bằng chứng nào về sự xáo trộn hoặc chuyển động.
• Lỗi thay thế lặp đi lặp lại:Xác minh nguyên nhân cốt lõi ban đầu thay vì thay thế vỏ mà không xem xét các điều kiện ổ trục và vận hành.

Những triệu chứng này có thể có nhiều nguyên nhân. Việc kiểm tra có hệ thống toàn bộ cụm quay sẽ hiệu quả hơn việc cho rằng bản thân vỏ luôn chịu trách nhiệm.

Câu hỏi thường gặp

1. Mục đích chính của khối gối đỡ là gì?

Mục đích chính của nó là để giữ và đỡ ổ trục tương thích, cố định cụm trục quay vào bề mặt lắp đặt và truyền tải trọng vận hành sang cấu trúc đỡ.

2. Sự khác biệt giữa vỏ khối gối và ổ trục gối là gì?

Vỏ khối gối là thành phần cấu trúc chứa ổ trục. Bộ phận ổ trục gối thường dùng để chỉ sản phẩm được lắp ráp, bao gồm cả vỏ và miếng đệm ổ trục. Thuật ngữ sản phẩm khác nhau tùy theo nhà sản xuất, vì vậy hãy xác nhận xem báo giá chỉ bao gồm phần vỏ hay toàn bộ.

3. Chất liệu nào tốt nhất để làm vỏ gối chặn?

Gang là lựa chọn phổ biến cho các ứng dụng công nghiệp nói chung vì độ cứng và đặc tính giảm rung của nó. Thép không gỉ có thể thích hợp hơn khi khả năng chống ăn mòn là quan trọng. Lựa chọn cuối cùng phụ thuộc vào tải trọng, môi trường, kích thước và thông số kỹ thuật của nhà sản xuất.

4. Làm cách nào để tìm được kích thước vỏ khối gối chính xác?

Bắt đầu với đường kính trục và ký hiệu vòng bi. Sau đó, xác minh kích thước vỏ, khoảng cách lỗ lắp, chiều cao tâm trục, khả năng tương thích của ổ trục và cách bố trí khóa. Để mua hàng thay thế, hãy so sánh số bộ phận ban đầu và bản vẽ kích thước.

5. Vỏ khối gối có thể điều chỉnh độ lệch trục không?

Một số khối gối sử dụng các miếng đệm vòng bi tự điều chỉnh có thể điều chỉnh độ lệch góc giới hạn. Phạm vi cho phép phụ thuộc vào thiết kế ổ trục. Độ lệch quá mức vẫn có thể gây ra rung động, tải không đồng đều và hư hỏng sớm.

6. Nên bảo dưỡng cụm ổ trục gối thường xuyên như thế nào?

Không có khoảng thời gian bảo trì chung. Lịch trình kiểm tra và bôi trơn phải phản ánh loại ổ trục, tốc độ vận hành, tải trọng, nhiệt độ, mức độ nhiễm bẩn và khuyến nghị của nhà sản xuất. Các thiết bị kín suốt đời có thể có các yêu cầu dịch vụ khác với các thiết kế có thể bôi trơn lại.

7. BMT có hỗ trợ các yêu cầu về vỏ gối số lượng lớn hoặc OEM không?

Trang sản phẩm của BMT xác định OEM và mua số lượng lớn là các tùy chọn được hỗ trợ. Người mua nên cung cấp mẫu mã, kích thước, cách bố trí vòng bi, vật liệu, số lượng và ứng dụng theo yêu cầu để xác nhận tính sẵn có và thông số kỹ thuật phù hợp.

Kết luận: Tìm Nhà ở Khối Gối Phù hợp

Việc lựa chọn vỏ gối đỡ đáng tin cậy bắt đầu bằng kích thước chính xác, vòng bi tương thích, vật liệu phù hợp và sự hiểu biết rõ ràng về môi trường vận hành. Chú ý đến xếp hạng tải trọng, căn chỉnh trục, chất lượng lắp đặt, độ kín và bôi trơn có thể giúp cải thiện độ tin cậy của thiết bị và đơn giản hóa việc bảo trì.

BMT cung cấp các giải pháp vỏ gối cho nhiều ứng dụng máy móc và truyền động công nghiệp, với thông tin kỹ thuật được công bố bao gồm nhiều dòng và kích thước vỏ. Cho dù bạn đang thay thế một bộ phận hiện có hay tìm nguồn cung ứng vỏ cho thiết bị mới, hãy so sánh cẩn thận các yêu cầu kỹ thuật trước khi đưa ra quyết định mua hàng.

Bạn đang tìm kiếm một khối gối đỡ đáng tin cậy cho dự án tiếp theo của mình? Truy cập trang sản phẩm Vỏ gối BMT để xem các thông số kỹ thuật hiện có. Chia sẻ bản vẽ, kích thước trục, kiểu ổ trục, điều kiện vận hành và số lượng đặt hàng của bạn với nhóm của chúng tôi.Liên hệ với chúng tôihôm nay để thảo luận về đơn đăng ký của bạn, xác nhận tính tương thích của sản phẩm và yêu cầu báo giá cho các yêu cầu về vỏ gối đỡ của bạn.
