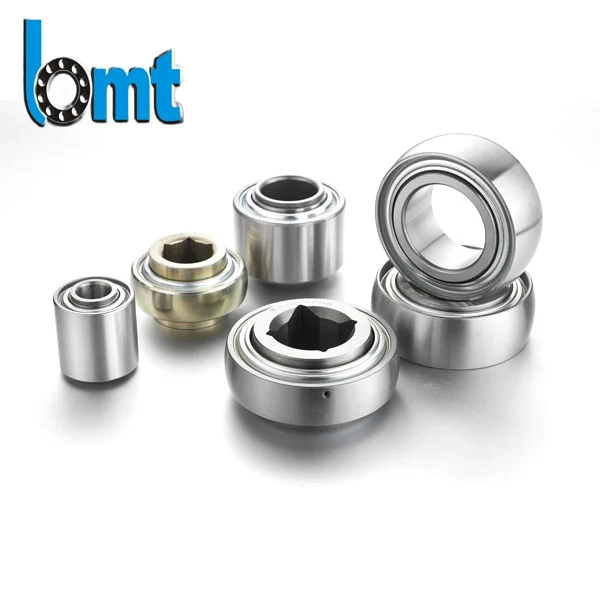

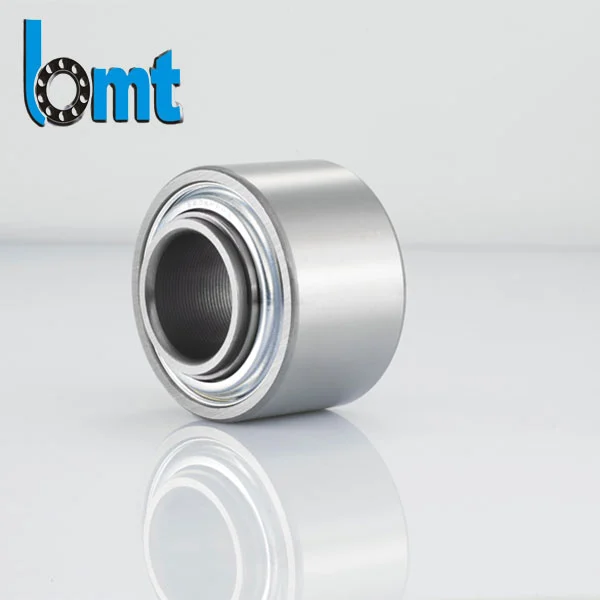

Chèn vòng bi
Vòng bi chèn, còn được gọi là vòng bi vòng trong rộng, là các bộ phận vòng bi được thiết kế đặc biệt được sử dụng trong các ứng dụng ổ trục gắn liền. Những vòng bi này được bôi trơn trước và bịt kín, giúp dễ dàng lắp đặt và bảo trì. Chúng thường được sử dụng trong các ứng dụng khó căn chỉnh hoặc bôi trơn lại. Công ty BMT cung cấp đầy đủ các loại Vòng bi với hiệu suất cao, gia công chính xác và thiết kế chắc chắn để đáp ứng nhu cầu của nhiều ngành công nghiệp.

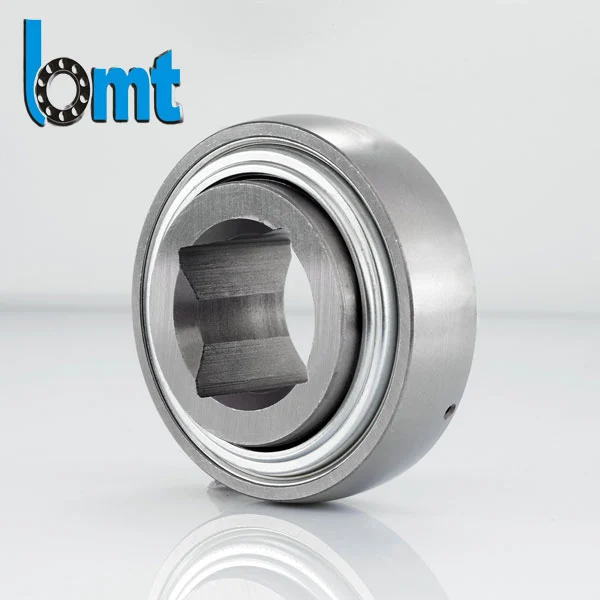

Đặc tính sản phẩm
Vòng bi chèn có bề mặt ngoài hình cầu, cho phép chúng tự căn chỉnh bên trong vỏ, bù đắp cho những sai lệch. Chúng thường có vít định vị, vòng khóa lệch tâm hoặc bộ điều hợp côn để khóa trục. Vòng bi của Công ty BMT đi kèm với các vòng đệm chất lượng cao để ngăn chặn chất gây ô nhiễm và duy trì sự bôi trơn, đảm bảo duy trì tuổi thọ lâu dài ngay cả trong những môi trường đòi hỏi khắt khe.
Thông số kỹ thuật

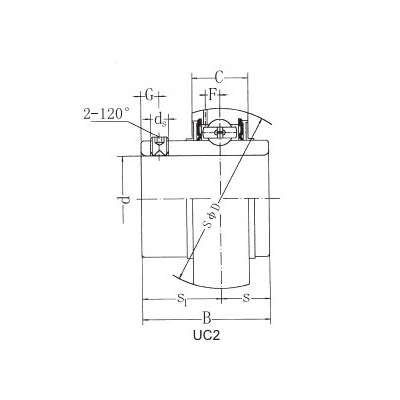

| VÒNG BI LẮP: dòng UC | |||||||||||
| KHÔNG CÓ | Đường kính trục d | Kích thước (mm) | Xếp hạng tải động N | Xếp hạng tải tĩnh N | |||||||
| mm | D | B | C | S | S1 | G | F | ds | |||
| UC201 | 12 | 47 | 31 | 17 | 12.7 | 18.3 | 4.8 | 3.7 | M6x0,75 | 12800 | 6650 |
| UC201-8 | 47 | 31 | 17 | 12.7 | 18.3 | 4.8 | 3.7 | 1/4-28UNF | 12800 | 6650 | |
| UC202 | 15 | 47 | 31 | 17 | 12.7 | 18.3 | 4.8 | 3.7 | M6x0,75 | 12800 | 6650 |
| UC202-9 | 47 | 31 | 17 | 12.7 | 18.3 | 4.8 | 3.7 | 1/4-28UNF | 12800 | 6650 | |
| UC202-10 | 47 | 31 | 17 | 12.7 | 18.3 | 4.8 | 3.7 | 1/4-28UNF | 12800 | 6650 | |
| UC203 | 17 | 47 | 31 | 17 | 12.7 | 18.3 | 4.8 | 3.7 | M6x0,75 | 12800 | 6650 |
| UC203-11 | 47 | 31 | 17 | 12.7 | 18.3 | 4.8 | 3.7 | 1/4-28UNF | 12800 | 6650 | |
| UC204 | 20 | 47 | 31 | 17 | 12.7 | 18.3 | 4.8 | 3.7 | M6x 0,75 | 12800 | 6650 |
| UC204-12 | 47 | 31 | 17 | 12.7 | 18.3 | 4.8 | 3.7 | 1/4-28UNF | 12800 | 6650 | |
| UC205 | 25 | 52 | 34.1 | 17 | 14.3 | 19.8 | 5 | 3.9 | M6x0,75 | 14000 | 7850 |
| UC205-13 | 52 | 34.1 | 17 | 14.3 | 19.8 | 5 | 3.9 | 1/4-28UNF | 14000 | 7850 | |
| UC205-14 | 52 | 34.1 | 17 | 14.3 | 19.8 | 5 | 3.9 | 1/4-28UNF | 14000 | 7850 | |
| UC205-15 | 52 | 34.1 | 17 | 14.3 | 19.8 | 5 | 3.9 | 1/4-28UNF | 14000 | 7850 | |
| UC205-16 | 52 | 34.1 | 17 | 14.3 | 19.8 | 5 | 3.9 | 1/4-28UNF | 14000 | 7850 | |
| UC206 | 30 | 62 | 38.1 | 19 | 15.9 | 22.2 | 5 | 5 | M6x0,75 | 19500 | 11300 |
| UC206-17 | 62 | 38.1 | 19 | 15.9 | 22.2 | 5 | 5 | 1/4-28UNF | 19500 | 11300 | |
| UC206-18 | 62 | 38.1 | 19 | 15.9 | 22.2 | 5 | 5 | 1/4-28UNF | 19500 | 11300 | |
| UC206-19 | 62 | 38.1 | 19 | 15.9 | 22.2 | 5 | 5 | 1/4-28UNF | 19500 | 11300 | |
| UC206-20 | 62 | 38.1 | 19 | 15.9 | 22.2 | 5 | 5 | 1/4-28UNF | 19500 | 11300 | |
| UC207 | 35 | 72 | 42.9 | 20 | 17.5 | 25.4 | 7 | 5.7 | M8x1 | 25700 | 15300 |
| UC207-20 | 72 | 42.9 | 20 | 17.5 | 25.4 | 7 | 5.7 | 16/5-24UNF | 25700 | 15300 | |
| UC207-21 | 72 | 42.9 | 20 | 17.5 | 25.4 | 7 | 5.7 | 16/5-24UNF | 25700 | 15300 | |
| UC207-22 | 72 | 42.9 | 20 | 17.5 | 25.4 | 7 | 5.7 | 16/5-24UNF | 25700 | 15300 | |
| UC207-23 | 72 | 42.9 | 20 | 17.5 | 25.4 | 7 | 5.7 | 16/5-24UNF | 25700 | 15300 | |
| UC208 | 40 | 80 | 49.2 | 21 | 19 | 30.2 | 8 | 6.2 | M8x1 | 29500 | 18100 |
| UC208-24 | 80 | 49.2 | 21 | 19 | 30.2 | 8 | 6.2 | 16/5-24UNF | 29500 | 18100 | |
| UC208-25 | 80 | 49.2 | 21 | 19 | 30.2 | 8 | 6.2 | 16/5-24UNF | 29500 | 18100 | |
| UC209 | 45 | 85 | 49.2 | 22 | 19 | 30.2 | 8 | 6.4 | M8x1 | 31600 | 20600 |
| UC209-26 | 85 | 49.2 | 22 | 19 | 30.2 | 8 | 6.4 | 16/5-24UNF | 31600 | 20600 | |
| UC209-27 | 85 | 49.2 | 22 | 19 | 30.2 | 8 | 6.4 | 16/5-24UNF | 31600 | 20600 | |
| UC209-28 | 85 | 49.2 | 22 | 19 | 30.2 | 8 | 6.4 | 16/5-24UNF | 31600 | 20600 | |
| UC210 | 50 | 90 | 51.6 | 24 | 19 | 32.6 | 10 | 6.5 | M10x1 | 35000 | 23200 |
| UC210-29 | 90 | 51.6 | 24 | 19 | 32.6 | 10 | 6.5 | 8/3-24UNF | 35000 | 23200 | |
| UC210-30 | 90 | 51.6 | 24 | 19 | 32.6 | 10 | 6.5 | 8/3-24UNF | 35000 | 23200 | |
| UC210-31 | 90 | 51.6 | 24 | 19 | 32.6 | 10 | 6.5 | 8/3-24UNF | 35000 | 23200 | |
| UC210-32 | 90 | 51.6 | 24 | 19 | 32.6 | 10 | 6.5 | 8/3-24UNF | 35000 | 23200 | |
| UC211 | 55 | 100 | 55.6 | 25 | 22.2 | 33.4 | 10 | 7 | M10x1 | 43500 | 29200 |
| UC211-32 | 100 | 55.6 | 25 | 22.2 | 33.4 | 10 | 7 | 8/3-24UNF | 43500 | 29200 | |
| UC211-33 | 100 | 55.6 | 25 | 22.2 | 33.4 | 10 | 7 | 8/3-24UNF | 43500 | 29200 | |
| UC211-34 | 100 | 55.6 | 25 | 22.2 | 33.4 | 10 | 7 | 8/3-24UNF | 43500 | 29200 | |
| UC211-35 | 100 | 55.6 | 25 | 22.2 | 33.4 | 10 | 7 | 8/3-24UNF | 43500 | 29200 | |
| UC212 | 60 | 110 | 65.1 | 27 | 25.4 | 39.7 | 10 | 7.6 | M10x1 | 47700 | 32900 |
| UC212-36 | 110 | 65.1 | 27 | 25.4 | 39.7 | 10 | 7.6 | 8/3-24UNF | 47700 | 32900 | |
| UC212-37 | 110 | 65.1 | 27 | 25.4 | 39.7 | 10 | 7.6 | 8/3-24UNF | 47700 | 32900 | |
| UC212-38 | 110 | 65.1 | 27 | 25.4 | 39.7 | 10 | 7.6 | 8/3-24UNF | 47700 | 32900 | |
| UC212-39 | 110 | 65.1 | 27 | 25.4 | 39.7 | 10 | 7.6 | 8/3-24UNF | 47700 | 32900 | |
| UC213 | 65 | 120 | 65.1 | 28 | 25.4 | 39.7 | 10 | 8.5 | M10X1 | 57500 | 40000 |
| UC213-40 | 120 | 65.1 | 28 | 25.4 | 39.7 | 10 | 8.5 | 8/3-24UNF | 57500 | 40000 | |
| UC213-41 | 120 | 65.1 | 28 | 25.4 | 39.7 | 10 | 8.5 | 8/3-24UNF | 57500 | 40000 | |
| UC214 | 70 | 125 | 74.6 | 29 | 30.2 | 44.4 | 12 | 8.9 | M12x1.5 | 60800 | 45000 |
| UC214-42 | 125 | 74.6 | 29 | 30.2 | 44.4 | 12 | 8.9 | 16/7-20UNF | 60800 | 45000 | |
| UC214-43 | 125 | 74.6 | 29 | 30.2 | 44.4 | 12 | 8.9 | 16/7-20UNF | 60800 | 45000 | |
| UC214-44 | 125 | 74.6 | 29 | 30.2 | 44.4 | 12 | 8.9 | 16/7-20UNF | 60800 | 45000 | |
| UC215 | 75 | 130 | 77.8 | 30 | 33.3 | 44.5 | 12 | 9.2 | M12X1.5 | 66000 | 49500 |
| UC215-45 | 130 | 77.8 | 30 | 33.3 | 44.5 | 12 | 9.2 | 16/7-20UNF | 66000 | 49500 | |
| UC215-46 | 130 | 77.8 | 30 | 33.3 | 44.5 | 12 | 9.2 | 16/7-20UNF | 66000 | 49500 | |
| UC215-47 | 130 | 77.8 | 30 | 33.3 | 44.5 | 12 | 9.2 | 16/7-20UNF | 66000 | 49500 | |
| UC215-48 | 130 | 77.8 | 30 | 33.3 | 44.5 | 12 | 9.2 | 16/7-20UNF | 66000 | 49500 | |
| UC216 | 80 | 140 | 82.6 | 32 | 33.3 | 49.3 | 12 | 9.5 | M12x1.5 | 71500 | 54200 |
| UC216-49 | 140 | 82.6 | 32 | 33.3 | 49.3 | 12 | 9.5 | 16/7-20UNF | 71500 | 54200 | |
| UC216-50 | 140 | 82.6 | 32 | 33.3 | 49.3 | 12 | 9.5 | 16/7-20UNF | 71500 | 54200 | |
| UC216-51 | 140 | 82.6 | 32 | 33.3 | 49.3 | 12 | 9.5 | 16/7-20UNF | 71500 | 54200 | |
| UC217 | 85 | 150 | 85.7 | 34 | 34.1 | 51.6 | 12 | 10.2 | M12x1.5 | 83500 | 64000 |
| UC217-52 | 150 | 85.7 | 34 | 34.1 | 51.6 | 12 | 10.2 | 16/7-20UNF | 83500 | 64000 | |
| UC217-53 | 150 | 85.7 | 34 | 34.1 | 51.6 | 12 | 10.2 | 16/7-20UNF | 83500 | 64000 | |
| UC217-55 | 150 | 85.7 | 34 | 34.1 | 51.6 | 12 | 10.2 | 16/7-20UNF | 83500 | 64000 | |
| UC218 | 90 | 160 | 96 | 36 | 39.7 | 56.3 | 12 | 11.2 | M12x1.5 | 96000 | 71500 |
| UC218-56 | 160 | 96 | 36 | 39.7 | 56.3 | 12 | 11.2 | 1/2-20UNF | 96000 | 71500 | |
| UC305 | 25 | 62 | 38 | 20 | 15 | 23 | 6 | 5.4 | M61 | 22400 | 11500 |
| UC305-13 | 62 | 38 | 20 | 15 | 23 | 6 | 5.4 | 1/4-28UNF | 22400 | 11500 | |
| UC305-14 | 62 | 38 | 20 | 15 | 23 | 6 | 5.4 | 1/4-28UNF | 22400 | 11500 | |
| UC305-15 | 62 | 38 | 20 | 15 | 23 | 6 | 5.4 | 1/4-28UNF | 22400 | 11500 | |
| UC305-16 | 62 | 38 | 20 | 15 | 23 | 6 | 5.4 | 1/4-28UNF | 22400 | 11500 | |
| C306 | 30 | 72 | 43 | 23 | 17 | 26 | 6 | 5.7 | M6X1 | 26700 | 15000 |
| UC306-17 | 72 | 43 | 23 | 17 | 26 | 6 | 5.7 | 1/4-28UNF | 26700 | 15000 | |
| UC306-18 | 72 | 43 | 23 | 17 | 26 | 6 | 5.7 | 1/4-28UNF | 26700 | 15000 | |
| UC306-19 | 72 | 43 | 23 | 17 | 26 | 6 | 5.7 | 1/4-28UNF | 26700 | 15000 | |
| UC307 | 35 | 80 | 48 | 25 | 19 | 29 | 8 | 6.2 | M8X1 | 33500 | 19100 |
| UC307-20 | 80 | 48 | 25 | 19 | 29 | 8 | 6.2 | 16/5-24UNF | 33500 | 19100 | |
| UC307-21 | 80 | 48 | 25 | 19 | 29 | 8 | 6.2 | 16/5-24UNF | 33500 | 19100 | |
| UC307-22 | 80 | 48 | 25 | 19 | 29 | 8 | 6.2 | 16/5-24UNF | 33500 | 19100 | |
| UC307-23 | 80 | 48 | 25 | 19 | 29 | 8 | 6.2 | 16/5-24UNF | 33500 | 19100 | |
| C308 | 40 | 90 | 52 | 27 | 19 | 33 | 10 | 7 | M10X1 | 40500 | 24000 |
| UC308-24 | 90 | 52 | 27 | 19 | 33 | 10 | 7 | 8/3-24UNF | 40500 | 24000 | |
| UC308-25 | 90 | 52 | 27 | 19 | 33 | 10 | 7 | 8/3-24UNF | 40500 | 24000 | |
| UC309 | 45 | 100 | 57 | 30 | 22 | 35 | 10 | 7.8 | M10X1 | 52800 | 31800 |
| UC309-26 | 100 | 57 | 30 | 22 | 35 | 10 | 7.8 | 8/3-24UNF | 52800 | 31800 | |
| UC309-27 | 100 | 57 | 30 | 22 | 35 | 10 | 7.8 | 8/3-24UNF | 52800 | 31800 | |
| UC309-28 | 100 | 57 | 30 | 22 | 35 | 10 | 7.8 | 8/3-24UNF | 52800 | 31800 | |
| UC310 | 50 | 110 | 61 | 32 | 22 | 39 | 12 | 8.5 | M12X1.5 | 61800 | 37900 |
| UC310-29 | 110 | 61 | 32 | 22 | 39 | 12 | 8.5 | 1/2-20UNF | 61800 | 37900 | |
| UC310-30 | 110 | 61 | 32 | 22 | 39 | 12 | 8.5 | 1/2-20UNF | 61800 | 37900 | |
| UC310-31 | 110 | 61 | 32 | 22 | 39 | 12 | 8.5 | 1/2-20UNF | 61800 | 37900 | |
| UC311 | 55 | 120 | 66 | 34 | 25 | 41 | 12 | 9.2 | M12X1.5 | 71500 | 44700 |
| UC311-32 | 120 | 66 | 34 | 25 | 41 | 12 | 9.2 | 1/2-20UNF | 71500 | 44700 | |
| UC311-33 | 120 | 66 | 34 | 25 | 41 | 12 | 9.2 | 1/2-20UNF | 71500 | 44700 | |
| UC311-34 | 120 | 66 | 34 | 25 | 41 | 12 | 9.2 | 1/2-20UNF | 71500 | 44700 | |
| UC311-35 | 120 | 66 | 34 | 25 | 41 | 12 | 9.2 | 1/2-20UNF | 71500 | 44700 | |
| UC312 | 60 | 130 | 71 | 36 | 26 | 45 | 12 | 9.8 | M12X1.5 | 81700 | 51800 |
| UC312-36 | 130 | 71 | 36 | 26 | 45 | 12 | 9.8 | 1/2-20UNF | 81700 | 51800 | |
| UC312-37 | 130 | 71 | 36 | 26 | 45 | 12 | 9.8 | 1/2-20UNF | 81700 | 51800 | |
| UC312-38 | 130 | 71 | 36 | 26 | 45 | 12 | 9.8 | 1/2-20UNF | 81700 | 51800 | |
| UC312-39 | 130 | 71 | 36 | 26 | 45 | 12 | 9.8 | 1/2-20UNF | 81700 | 51800 | |
| UC313 | 65 | 140 | 75 | 38 | 30 | 45 | 12 | 10.5 | M12X1.5 | 92500 | 60000 |
| UC313-40 | 140 | 75 | 38 | 30 | 45 | 12 | 10.5 | 1/2-20UNF | 92500 | 60000 | |
| UC313-41 | 140 | 75 | 38 | 30 | 45 | 12 | 10.5 | 1/2-20UNF | 92500 | 60000 | |
| UC314 | 70 | 150 | 78 | 40 | 33 | 45 | 12 | 11.1 | M12X1.5 | 104500 | 68000 |
| UC314-42 | 150 | 78 | 40 | 33 | 45 | 12 | 11.1 | 1/2-20UNF | 104500 | 68000 | |
| UC314-43 | 150 | 78 | 40 | 33 | 45 | 12 | 11.1 | 1/2-20UNF | 104500 | 68000 | |
| UC314-44 | 150 | 78 | 40 | 33 | 45 | 12 | 11.1 | 1/2-20UNF | 104500 | 68000 | |
| UC315 | 75 | 160 | 82 | 42 | 32 | 50 | 14 | 11.8 | M14X1.5 | 113000 | 77000 |
| UC315-45 | 160 | 82 | 42 | 32 | 50 | 14 | 11.8 | 16/9-18UNF | 113000 | 77000 | |
| UC315-46 | 160 | 82 | 42 | 32 | 50 | 14 | 11.8 | 16/9-18UNF | 113000 | 77000 | |
| UC315-47 | 160 | 82 | 42 | 32 | 50 | 14 | 11.8 | 16/9-18UNF | 113000 | 77000 | |
| UC315-48 | 160 | 82 | 42 | 32 | 50 | 14 | 11.8 | 16/9-18UNF | 113000 | 77000 | |
| UC316 | 80 | 170 | 86 | 44 | 34 | 52 | 14 | 12.5 | M14X1.5 | 123000 | 86500 |
| UC316-49 | 170 | 86 | 44 | 34 | 52 | 14 | 12.5 | 16/9-18UNF | 123000 | 86500 | |
| UC316-50 | 170 | 86 | 44 | 34 | 52 | 14 | 12.5 | 16/9-18UNF | 123000 | 86500 | |
| UC316-51 | 170 | 86 | 44 | 34 | 52 | 14 | 12.5 | 16/9-18UNF | 123000 | 86500 | |
| UC317 | 85 | 180 | 96 | 46 | 40 | 56 | 16 | 13.1 | M16X1.5 | 132600 | 96500 |
| UC318 | 90 | 190 | 96 | 48 | 40 | 56 | 16 | 13.8 | M16X1.5 | 144000 | 108000 |
| UC319 | 95 | 200 | 103 | 50 | 41 | 62 | 16 | 14.7 | M16X1.5 | 156600 | 122000 |
| UC320 | 100 | 215 | 108 | 54 | 42 | 66 | 18 | 15.7 | M18X1.5 | 17300 | 141000 |
| UC322 | 110 | 240 | 117 | 60 | 46 | 71 | 18 | 17.7 | M18X1.5 | 205000 | 179000 |
| UC324 | 120 | 260 | 126 | 64 | 51 | 75 | 18 | 19 | M18x1.5 | 227000 | 207000 |
| UC326 | 130 | 280 | 135 | 68 | 54 | 81 | 20 | 20 | M20x1.5 | 253000 | 241000 |
| UC328 | 140 | 300 | 145 | 72 | 59 | 86 | 20 | 22 | M20x1.5 | 274000 | 272000 |
| CHÈN VÒNG BI:UCX | ||||||||||||
| KHÔNG CÓ | Đường kính trục d | Kích thước (mm) | Xếp hạng tải động N | Xếp hạng tải tĩnh N | ||||||||
| mm | D | Bi | Là | r | n | m | G | ds | T | |||
| UCX05 | 25 | 62 | 38.1 | 19 | 1.5 | 15.9 | 22.2 | 5 | M6X0,75 | 5 | 1540 | 1020 |
| UCX05-13 | 62 | 38.1 | 19 | 1.5 | 15.9 | 22.2 | 5 | 1/4-28 UNF | 5 | 1540 | 1020 | |
| UCX05-14 | 62 | 38.1 | 19 | 1.5 | 15.9 | 22.2 | 5 | 1/4-28 UNF | 5 | 1540 | 1020 | |
| UCX05-15 | 62 | 38.1 | 19 | 1.5 | 15.9 | 22.2 | 5 | 1/4-28 UNF | 5 | 1540 | 1020 | |
| UCX05-16 | 62 | 38.1 | 19 | 1.5 | 15.9 | 22.2 | 5 | 1/4-28 UNF | 5 | 1540 | 1020 | |
| UCX06 | 30 | 72 | 42.9 | 20 | 2 | 17.5 | 25.4 | 6 | M8X 1 | 5.7 | 2030 | 1400 |
| UCX06-17 | 72 | 42.9 | 20 | 2 | 17.5 | 25.4 | 6 | 16-24/5 UNF | 5.7 | 2030 | 1400 | |
| UCX06-18 | 72 | 42.9 | 20 | 2 | 17.5 | 25.4 | 6 | 16-24/5 UNF | 5.7 | 2030 | 1400 | |
| UCX06-19 | 72 | 42.9 | 20 | 2 | 17.5 | 25.4 | 6 | 16-24/5 UNF | 5.7 | 2030 | 1400 | |
| UCX06-20 | 72 | 42.9 | 20 | 2 | 17.5 | 25.4 | 6 | 16-24/5 UNF | 5.7 | 2030 | 1400 | |
| UCX07 | 35 | 80 | 49.2 | 21 | 2 | 19 | 30.2 | 8 | M8X 1 | 6.2 | 2300 | 1600 |
| UCX07-20 | 80 | 49.2 | 21 | 2 | 19 | 30.2 | 8 | 16-24/5 UNF | 6.2 | 2300 | 1600 | |
| UCX07-21 | 80 | 49.2 | 21 | 2 | 19 | 30.2 | 8 | 16-24/5 UNF | 6.2 | 2300 | 1600 | |
| UCX07-22 | 80 | 49.2 | 21 | 2 | 19 | 30.2 | 8 | 16-24/5 UNF | 6.2 | 2300 | 1600 | |
| UCX07-23 | 80 | 49.2 | 21 | 2 | 19 | 30.2 | 8 | 16-24/5 UNF | 6.2 | 2300 | 1600 | |
| UCX08 | 40 | 85 | 49.2 | 22 | 2 | 19 | 30.2 | 8 | M8X 1 | 6.4 | 2560 | 1810 |
| UCX08-24 | 85 | 49.2 | 22 | 2 | 19 | 30.2 | 8 | 16-24/5 UNF | 6.4 | 2560 | 1810 | |
| UCX08-25 | 85 | 49.2 | 22 | 2 | 19 | 30.2 | 8 | 16-24/5 UNF | 6.4 | 2560 | 1810 | |
| UCX09 | 45 | 90 | 51.6 | 24 | 2 | 19 | 32.6 | 10 | M10X1. 25 | 6.5 | 2750 | 2020 |
| UCX09-26 | 90 | 51.6 | 24 | 2 | 19 | 32.6 | 10 | 8/3-24 UNF | 6.5 | 2750 | 2020 | |
| UCX09-27 | 90 | 51.6 | 24 | 2 | 19 | 32.6 | 10 | 8/3-24 UNF | 6.5 | 2750 | 2020 | |
| UCX09-28 | 90 | 51.6 | 24 | 2 | 19 | 32.6 | 10 | 8/3-24 UNF | 6.5 | 2750 | 2020 | |
| UCX10 | 50 | 100 | 55.6 | 25 | 2.5 | 22.2 | 33.4 | 10 | M10X1. 25 | 7 | 3400 | 2550 |
| UCX10-29 | 100 | 55.6 | 25 | 2.5 | 22.2 | 33.4 | 10 | 8/3-24 UNF | 7 | 3400 | 2550 | |
| UCX10-30 | 100 | 55.6 | 25 | 2.5 | 22.2 | 33.4 | 10 | 8/3-24 UNF | 7 | 3400 | 2550 | |
| UCX10-31 | 100 | 55.6 | 25 | 2.5 | 22.2 | 33.4 | 10 | 8/3-24 UNF | 7 | 3400 | 2550 | |
| UCX10-32 | 100 | 55.6 | 25 | 2.5 | 22.2 | 33.4 | 10 | 8/3-24 UNF | 7 | 3400 | 2550 | |
| UCX11 | 55 | 110 | 65.1 | 27 | 2.5 | 25.4 | 39.7 | 10 | M10X1. 25 | 7.6 | 4100 | 3150 |
| UCX11-32 | 110 | 65.1 | 27 | 2.5 | 25.4 | 39.7 | 10 | 8/3-24 UNF | 7.6 | 4100 | 3150 | |
| UCX11-33 | 110 | 65.1 | 27 | 2.5 | 25.4 | 39.7 | 10 | 8/3-24 UNF | 7.6 | 4100 | 3150 | |
| UCX11-34 | 110 | 65.1 | 27 | 2.5 | 25.4 | 39.7 | 10 | 8/3-24 UNF | 7.6 | 4100 | 3150 | |
| UCX11-35 | 110 | 65.1 | 27 | 2.5 | 25.4 | 39.7 | 10 | 8/3-24 UNF | 7.6 | 4100 | 3150 | |
| UCX12 | 60 | 120 | 65.1 | 28 | 2.5 | 25.4 | 39.7 | 10 | M10X1. 25 | 8.9 | 4480 | 3470 |
| UCX12-36 | 120 | 65.1 | 28 | 2.5 | 25.4 | 39.7 | 10 | 8/3-24 UNF | 8.9 | 4480 | 3470 | |
| UCX12-37 | 120 | 65.1 | 28 | 2.5 | 25.4 | 39.7 | 10 | 8/3-24 UNF | 8.9 | 4480 | 3470 | |
| UCX12-38 | 120 | 65.1 | 28 | 2.5 | 25.4 | 39.7 | 10 | 8/3-24 UNF | 8.9 | 4480 | 3470 | |
| UCX12-39 | 120 | 65.1 | 28 | 2.5 | 25.4 | 39.7 | 10 | 8/3-24 UNF | 8.9 | 4480 | 3470 | |
| UCX13 | 65 | 125 | 74.6 | 30 | 2.5 | 30.2 | 44.4 | 12 | M12X1 . 5 | 8.9 | 4870 | 3810 |
| UCX13-40 | 125 | 74.6 | 30 | 2.5 | 30.2 | 44.4 | 12 | 16-20/7 UNF | 8.9 | 4870 | 3810 | |
| UCX13-41 | 125 | 74.6 | 30 | 2.5 | 30.2 | 44.4 | 12 | 16-20/7 UNF | 8.9 | 4870 | 3810 | |
| UCX14 | 70 | 130 | 77.8 | 32 | 2.5 | 33.3 | 44.5 | 12 | M12X1 . 5 | 8.9 | 5200 | 4200 |
| UCX14-42 | 130 | 77.8 | 32 | 2.5 | 33.3 | 44.5 | 12 | 16-20/7 UNF | 8.9 | 5200 | 4200 | |
| UCX14-43 | 130 | 77.8 | 32 | 2.5 | 33.3 | 44.5 | 12 | 16-20/7 UNF | 8.9 | 5200 | 4200 | |
| UCX14-44 | 130 | 77.8 | 32 | 2.5 | 33.3 | 44.5 | 12 | 16-20/7 UNF | 8.9 | 5200 | 4200 | |
| UCX15 | 75 | 140 | 82.6 | 33 | 3 | 33.3 | 49.3 | 14 | M12X1 . 5 | 9.6 | 5700 | 4550 |
| UCX15-45 | 140 | 82.6 | 33 | 3 | 33.3 | 49.3 | 14 | 16-20/7 UNF | 9.6 | 5700 | 4550 | |
| UCX15-46 | 140 | 82.6 | 33 | 3 | 33.3 | 49.3 | 14 | 16-20/7 UNF | 9.6 | 5700 | 4550 | |
| UCX15-47 | 140 | 82.6 | 33 | 3 | 33.3 | 49.3 | 14 | 16-20/7 UNF | 9.6 | 5700 | 4550 | |
| UCX15-48 | 140 | 82.6 | 33 | 3 | 33.3 | 49.3 | 14 | 16-20/7 UNF | 9.6 | 5700 | 4550 | |
| UCX16 | 80 | 150 | 85.7 | 35 | 3 | 34.1 | 51.6 | 14 | M12X1 . 5 | 10 | 6600 | 5320 |
| UCX16-50 | 150 | 85.7 | 35 | 3 | 34.1 | 51.6 | 14 | 16-20/7 UNF | 10 | 6600 | 5320 | |
| UCX17 | 85 | 160 | 96 | 37 | 3 | 39.7 | 56.3 | 15 | M12X1 . 5 | 11 | 7550 | 6170 |
| UCX17-52 | 160 | 96 | 37 | 3 | 39.7 | 56.3 | 15 | 16-20/7 UNF | 11 | 7550 | 6170 | |
| UCX18 | 90 | 170 | 104 | 38 | 3 | 42.9 | 61.1 | 14 | M14X1 . 5 | 11.9 | 11122 | 8449 |
| UCX18-56 | 170 | 104 | 38 | 3 | 42.9 | 61.1 | 14 | 1/2-20 UNF | 11.9 | 11122 | 8449 | |
| UCX20 | 100 | 190 | 117.5 | 42 | 3.5 | 49.2 | 68.3 | 16 | M16x1.5 | 13 | 13570 | 10714 |
| UCX20-63 | 190 | 117.5 | 42 | 3.5 | 49.2 | 68.3 | 16 | 8/5-18 UNF | 13 | 13570 | 10714 | |
| UCX20-64 | 190 | 117.5 | 42 | 3.5 | 49.2 | 68.3 | 16 | 8/5-18 UNF | 13 | 13570 | 10714 | |
| LẮP VÒNG BI:HC | |||||||||||||
| Số mang | Trục Dia d | Kích thước (mm) | máy nổ | Tĩnh | |||||||||
| (mm) | D | B1 | B | C | S | G | B5 | d3 | F | ds | c xếp hạng tải N | xếp hạng tải N | |
| HC201 | 12 | 47 | 43.7 | 34.2 | 17 | 17.1 | 4.8 | 13.5 | 33.3 | 3.7 | M6x1 | 12800 | 6650 |
| HC201-8 | 47 | 43.7 | 34.2 | 17 | 17.1 | 4.8 | 13.5 | 33.3 | 3.7 | 1/4-28UNF | 12800 | 6650 | |
| HC202 | 15 | 47 | 43.7 | 34.2 | 17 | 17.1 | 4.8 | 13.5 | 33.3 | 3.7 | M6x1 | 12800 | 6650 |
| HC202-9 | 47 | 43.7 | 34.2 | 17 | 17.1 | 4.8 | 13.5 | 33.3 | 3.7 | 1/4-28UNF | 12800 | 6650 | |
| HC202-10 | 47 | 43.7 | 34.2 | 17 | 17.1 | 4.8 | 13.5 | 33.3 | 3.7 | 1/4-28UNF | 12800 | 6650 | |
| HC203 | 17 | 47 | 43.7 | 34.2 | 17 | 17.1 | 4.8 | 13.5 | 33.3 | 3.7 | M6x1 | 12800 | 6650 |
| HC203-11 | 47 | 43.7 | 34.2 | 17 | 17.1 | 4.8 | 13.5 | 33.3 | 3.7 | 1/4-28UNF | 12800 | 6650 | |
| HC204 | 20 | 47 | 43.7 | 34.2 | 17 | 17.1 | 4.8 | 13.5 | 33.3 | 3.7 | M6x1 | 12800 | 6650 |
| Hc204-12 | 47 | 43.7 | 34.2 | 17 | 17.1 | 4.8 | 13.5 | 33.3 | 3.7 | 1/4-28UNF | 12800 | 6650 | |
| HC205 | 25 | 52 | 44.4 | 34.9 | 17 | 17.5 | 4.8 | 13.5 | 38.1 | 3.9 | M6 x1 | 14000 | 7850 |
| HC205-13 | 52 | 44.4 | 34.9 | 17 | 17.5 | 4.8 | 13.5 | 38.1 | 3.9 | 1/4-28UNF | 14000 | 7850 | |
| HC205-14 | 52 | 44.4 | 34.9 | 17 | 17.5 | 4.8 | 13.5 | 38.1 | 3.9 | 1/4-28UNF | 14000 | 7850 | |
| HC205-15 | 52 | 44.4 | 34.9 | 17 | 17.5 | 4.8 | 13.5 | 38.1 | 3.9 | 1/4-28UNF | 14000 | 7850 | |
| HC205-16 | 52 | 44.4 | 34.9 | 17 | 17.5 | 4.8 | 13.5 | 38.1 | 3.9 | 1/4-28UNF | 14000 | 7850 | |
| HC206 | 30 | 62 | 48.4 | 36.5 | 19 | 18.3 | 6 | 15.9 | 44.5 | 5 | M8 x1 | 19510 | 11300 |
| HC206-17 | 62 | 48.4 | 36.5 | 19 | 18.3 | 6 | 15.9 | 44.5 | 5 | 16/5-24UNF | 19510 | 11300 | |
| HC206-18 | 62 | 48.4 | 36.5 | 19 | 18.3 | 6 | 15.9 | 44.5 | 5 | 16/5-24UNF | 19510 | 11300 | |
| HC206-19 | 62 | 48.4 | 36.5 | 19 | 18.3 | 6 | 15.9 | 44.5 | 5 | 16/5-24UNF | 19510 | 11300 | |
| HC206-20 | 62 | 48.4 | 36.5 | 19 | 18.3 | 6 | 15.9 | 44.5 | 5 | 16/5-24UNF | 19510 | 11300 | |
| HC207 | 35 | 72 | 51.1 | 37.6 | 20 | 18.8 | 6.8 | 17.5 | 55.6 | 5.7 | M8 x1 | 25700 | 15300 |
| HC207-20 | 51.1 | 37.6 | 20 | 18.8 | 6.8 | 17.5 | 55.6 | 5.7 | 16/5-24UNF | 25700 | 15300 | ||
| HC207-21 | 51.1 | 37.6 | 20 | 18.8 | 6.8 | 17.5 | 55.6 | 5.7 | 16/5-24UNF | 25700 | 15300 | ||
| HC207-22 | 51.1 | 37.6 | 20 | 18.8 | 6.8 | 17.5 | 55.6 | 5.7 | 16/5-24UNF | 25700 | 15300 | ||
| HC207-23 | 51.1 | 37.6 | 20 | 18.8 | 6.8 | 17.5 | 55.6 | 5.7 | 16/5-24UNF | 25700 | 15300 | ||
| HC208 | 40 | 80 | 56.3 | 42.8 | 21 | 21.4 | 6.8 | 18.3 | 60.3 | 6.2 | M8x1 | 29500 | 18100 |
| HC208-24 | 80 | 56.3 | 42.8 | 21 | 21.4 | 6.8 | 18.3 | 60.3 | 6.2 | 16/5-24UNF | 29500 | 18100 | |
| HC208-25 | 80 | 56.3 | 42.8 | 21 | 21.4 | 6.8 | 18.3 | 60.3 | 6.2 | 16/5-24UNF | 29500 | 18100 | |
| HC209 | 45 | 85 | 56.3 | 42.8 | 22 | 21.4 | 6.8 | 18.3 | 63.5 | 6.4 | M8 x1 | 31600 | 20600 |
| HC209-26 | 85 | 56.3 | 42.8 | 22 | 21.4 | 6.8 | 18.3 | 63.5 | 6.4 | 16/5-24UNF | 31600 | 20600 | |
| HC209-27 | 85 | 56.3 | 42.8 | 22 | 21.4 | 6.8 | 18.3 | 63.5 | 6.4 | 16/5-24UNF | 31600 | 20600 | |
| HC209-28 | 85 | 56.3 | 42.8 | 22 | 21.4 | 6.8 | 18.3 | 63.5 | 6.4 | 16/5-24UNF | 31600 | 20600 | |
| HC210 | 50 | 90 | 62.7 | 49.2 | 24 | 24.6 | 6.8 | 18.3 | 69.9 | 6.5 | M8x1 | 35000 | 23200 |
| HC210-29 | 90 | 62.7 | 49.2 | 24 | 24.6 | 6.8 | 18.3 | 69.9 | 6.5 | 16/5-24UNF | 35000 | 23200 | |
| HC210-30 | 90 | 62.7 | 49.2 | 24 | 24.6 | 6.8 | 18.3 | 69.9 | 6.5 | 16/5-24UNF | 35000 | 23200 | |
| HC210-31 | 90 | 62.7 | 49.2 | 24 | 24.6 | 6.8 | 18.3 | 69.9 | 6.5 | 16/5-24UNF | 35000 | 23200 | |
| HC210-32 | 90 | 62.7 | 49.2 | 24 | 24.6 | 6.8 | 18.3 | 69.9 | 6.5 | 16/5-24UNF | 35000 | 23200 | |
| HC211 | 55 | 100 | 71.4 | 55.5 | 25 | 27.8 | 8 | 20.7 | 76.2 | 7 | M10 x1 | 43500 | 29200 |
| HC211-32 | 100 | 71.4 | 55.5 | 25 | 27.8 | 8 | 20.7 | 76.2 | 7 | 8/3-24UNF | 43500 | 29200 | |
| HC211-33 | 100 | 71.4 | 55.5 | 25 | 27.8 | 8 | 20.7 | 76.2 | 7 | 8/3-24UNF | 43500 | 29200 | |
| HC211-34 | 100 | 71.4 | 55.5 | 25 | 27.8 | 8 | 20.7 | 76.2 | 7 | 8/3-24UNF | 43500 | 29200 | |
| HC211-35 | 100 | 71.4 | 55.5 | 25 | 27.8 | 8 | 20.7 | 76.2 | 7 | 8/3-24UNF | 43500 | 29200 | |
| HC212 | 60 | 110 | 77.8 | 61.9 | 27 | 31 | 8 | 22.3 | 84.2 | 7.6 | M10 x1 | 47700 | 32900 |
| HC212-36 | 110 | 77.8 | 61.9 | 27 | 31 | 8 | 22.3 | 84.2 | 7.6 | 8/3-24UNF | 47700 | 32900 | |
| HC212-37 | 110 | 77.8 | 61.9 | 27 | 31 | 8 | 22.3 | 84.2 | 7.6 | 8/3-24UNF | 47700 | 32900 | |
| HC212-38 | 110 | 77.8 | 61.9 | 27 | 31 | 8 | 22.3 | 84.2 | 7.6 | 8/3-24UNF | 47700 | 32900 | |
| HC212-39 | 110 | 77.8 | 61.9 | 27 | 31 | 8 | 22.3 | 84.2 | 7.6 | 8/3-24UNF | 47700 | 32900 | |
| HC213 | 65 | 120 | 85.7 | 68.6 | 28 | 34.1 | 8.5 | 23.5 | 86 | 8.5 | M10 x1 | 57500 | 40000 |
| HC213-40 | 120 | 85.7 | 68.6 | 28 | 34.1 | 8.5 | 23.5 | 86 | 8.5 | 8/3-24UNF | 57500 | 40000 | |
| HC213-41 | 120 | 85.7 | 68.6 | 28 | 34.1 | 8.5 | 23.5 | 86 | 8.5 | 8/3-24UNF | 57500 | 40000 | |
| HC214 | 70 | 125 | 85.7 | 68.6 | 29 | 34.1 | 8.5 | 23.5 | 90 | 8.9 | M10 x1 | 60800 | 45000 |
| HC214-42 | 125 | 85.7 | 68.6 | 29 | 34.1 | 8.5 | 23.5 | 90 | 8.9 | 8/3-24UNF | 60800 | 45000 | |
| HC214-43 | 125 | 85.7 | 68.6 | 29 | 34.1 | 8.5 | 23.5 | 90 | 8.9 | 8/3-24UNF | 60800 | 45000 | |
| HC214-44 | 125 | 85.7 | 68.6 | 29 | 34.1 | 8.5 | 23.5 | 90 | 8.9 | 8/3-24UNF | 60800 | 45000 | |
| HC215 | 75 | 130 | 92.1 | 75 | 30 | 37.3 | 8.5 | 23.5 | 102 | 9.2 | M10 x1 | 66000 | 49500 |
| HC215-45 | 130 | 92.1 | 75 | 30 | 37.3 | 8.5 | 23.5 | 102 | 9.2 | 8/3-24UNF | 66000 | 49500 | |
| HC215-46 | 130 | 92.1 | 75 | 30 | 37.3 | 8.5 | 23.5 | 102 | 9.2 | 8/3-24UNF | 66000 | 49500 | |
| HC215-47 | 130 | 92.1 | 75 | 30 | 37.3 | 8.5 | 23.5 | 102 | 9.2 | 8/3-24UNF | 66000 | 49500 | |
| HC215-48 | 130 | 92.1 | 75 | 30 | 37.3 | 8.5 | 23.5 | 102 | 9.2 | 8/3-24UNF | 66000 | 49500 | |
| VÒNG BI CHÈN:UK200, 300 | |||||||||||
| KHÔNG CÓ | Đường kính trục d | Kích thước (mm) | Xếp hạng tải động N | Xếp hạng tải tĩnh N | |||||||
| D | L | d | Bi | Là | T | y | w | ||||
| Vương quốc Anh205 | 20 | 52 | 35 | 25 | 23 | 17 | 4.5 | 8 | 38 | 1100 | 710 |
| Vương quốc Anh206 | 25 | 62 | 38 | 30 | 26 | 19 | 5.1 | 8 | 45 | 1540 | 1020 |
| Vương quốc Anh207 | 30 | 72 | 43 | 35 | 27 | 20 | 5.8 | 9 | 52 | 2030 | 1400 |
| Vương quốc Anh208 | 35 | 80 | 46 | 40 | 29 | 21 | 6.2 | 10 | 58 | 2300 | 1600 |
| Vương quốc Anh209 | 40 | 85 | 50 | 45 | 30 | 22 | 6.5 | 11 | 65 | 2560 | 1810 |
| Vương quốc Anh210 | 45 | 90 | 55 | 50 | 31 | 23 | 6.5 | 12 | 70 | 2750 | 2020 |
| Vương quốc Anh211 | 50 | 100 | 59 | 55 | 33 | 24 | 7.3 | 12 | 75 | 3400 | 2550 |
| Vương quốc Anh212 | 55 | 110 | 62 | 60 | 36 | 26 | 7.7 | 13 | 80 | 4100 | 3150 |
| Vương quốc Anh213 | 60 | 120 | 65 | 65 | 38 | 27 | 8.3 | 14 | 85 | 4480 | 3470 |
| UK215 | 65 | 130 | 73 | 75 | 41 | 30 | 9.2 | 15 | 98 | 5200 | 4200 |
| Vương quốc Anh216 | 70 | 140 | 78 | 80 | 44 | 32 | 9.6 | 17 | 105 | 5700 | 4550 |
| Vương quốc Anh217 | 75 | 150 | 82 | 85 | 46 | 34 | 10.5 | 18 | 110 | 6600 | 5320 |
| Vương quốc Anh218 | 80 | 160 | 86 | 90 | 49 | 36 | 11.1 | 18 | 120 | 7550 | 6170 |
| Vương quốc Anh305 | 20 | 62 | 35 | 25 | 26 | 21 | 6.1 | 8 | 38 | 2170 | 1120 |
| Vương quốc Anh306 | 25 | 72 | 38 | 30 | 29 | 23 | 6.7 | 8 | 45 | 2730 | 1530 |
| Vương quốc Anh307 | 30 | 80 | 43 | 35 | 31 | 25 | 7.4 | 9 | 52 | 3400 | 1960 |
| Vương quốc Anh308 | 35 | 90 | 46 | 40 | 34 | 27 | 8.2 | 10 | 58 | 4150 | 2440 |
| Vương quốc Anh309 | 40 | 100 | 50 | 45 | 37 | 30 | 9 | 11 | 65 | 5250 | 3000 |
| Vương quốc Anh310 | 45 | 110 | 55 | 50 | 40 | 32 | 10 | 12 | 70 | 6300 | 3900 |
| Vương quốc Anh311 | 50 | 120 | 59 | 55 | 43 | 34 | 10.7 | 12 | 75 | 7300 | 4600 |
| Vương quốc Anh312 | 55 | 130 | 62 | 60 | 46 | 36 | 11.5 | 13 | 80 | 8300 | 5300 |
| Vương quốc Anh313 | 60 | 140 | 65 | 65 | 48 | 38 | 12.2 | 14 | 85 | 9450 | 6100 |
| Vương quốc Anh315 | 65 | 160 | 73 | 75 | 54 | 42 | 13.8 | 15 | 98 | 11600 | 7800 |
| Vương quốc Anh316 | 70 | 170 | 78 | 80 | 57 | 44 | 14.5 | 17 | 105 | 12500 | 8800 |
| Vương quốc Anh317 | 75 | 180 | 82 | 85 | 60 | 46 | 15 | 18 | 110 | 13500 | 9800 |
| Vương quốc Anh318 | 80 | 190 | 86 | 90 | 63 | 48 | 15.9 | 18 | 120 | 14600 | 10900 |
| Vương quốc Anh319 | 85 | 200 | 90 | 95 | 66 | 50 | 16.7 | 19 | 125 | 15600 | 12100 |
| Vương quốc Anh320 | 90 | 215 | 97 | 100 | 72 | 54 | 18 | 20 | 130 | 17700 | 14300 |
| Vương quốc Anh322 | 100 | 240 | 105 | 110 | 80 | 60 | 21 | 21 | 145 | 20900 | 18200 |
| Vương quốc Anh324 | 110 | 260 | 112 | 120 | 86 | 64 | 22 | 22 | 155 | 21100 | 18900 |
| Vương quốc Anh326 | 115 | 280 | 121 | 130 | 92 | 68 | 23 | 23 | 165 | 23400 | 21900 |
| Vương quốc Anh328 | 125 | 300 | 131 | 140 | 98 | 73 | 25 | 24 | 180 | 26000 | 25100 |
| LẮP VÒNG BI: TRONG | ||||||||||||
| Số mang | trục đường kính | Kích thước mm. | Xếp hạng tải động N | Xếp hạng tải tĩnh N | ||||||||
| mm | D | B1 | B | C | S | G | B5 | d3 | ds | |||
| SA201 | 12 | 40 | 28.6 | 19.1 | 12 | 6 | 5 | 13.5 | 28.6 | M6x 0,75 | 9600 | 4600 |
| SA201-8 | 40 | 28.6 | 19.1 | 12 | 6 | 5 | 13.5 | 28.6 | 1/4-28UNF | 9600 | 4600 | |
| SA202 | 15 | 40 | 28.6 | 19.1 | 12 | 6 | 5 | 13.5 | 28.6 | M6x0,75 | 9600 | 4600 |
| SA202-9 | 40 | 28.6 | 19.1 | 12 | 6 | 5 | 13.5 | 28.6 | 1/4-28UNF | 9600 | 4600 | |
| SA202-10 | 40 | 28.6 | 19.1 | 12 | 6 | 5 | 13.5 | 28.6 | 1/4-28UNF | 9600 | 4600 | |
| SA203 | 17 | 40 | 28.6 | 19.1 | 12 | 6 | 5 | 13.5 | 28.6 | M6x 0,75 | 9600 | 4600 |
| SA203-11 | 40 | 28.6 | 19.1 | 12 | 6 | 5 | 13.5 | 28.6 | 1/4-28UNF | 9600 | 4600 | |
| SA204 | 20 | 47 | 29.5 | 20 | 14 | 7.5 | 5 | 13.5 | 33.3 | M6x 0,75 | 12800 | 6650 |
| SA204-12 | 47 | 29.5 | 20 | 14 | 7.5 | 5 | 13.5 | 33.3 | 1/4-28UNF | 12800 | 6650 | |
| SA205 | 25 | 52 | 30.5 | 21 | 15 | 7.5 | 5 | 13.5 | 38.1 | M6x0,75 | 14000 | 7850 |
| SA205-13 | 52 | 30.5 | 21 | 15 | 7.5 | 5 | 13.5 | 38.1 | 1/4-28UNF | 14000 | 7850 | |
| SA205-14 | 52 | 30.5 | 21 | 15 | 7.5 | 5 | 13.5 | 38.1 | 1/4-28UNF | 14000 | 7850 | |
| SA205-15 | 52 | 30.5 | 21 | 15 | 7.5 | 5 | 13.5 | 38.1 | 1/4-28UNF | 14000 | 7850 | |
| SA205-16 | 52 | 30.5 | 21 | 15 | 7.5 | 5 | 13.5 | 38.1 | 1/4-28UNF | 14000 | 7850 | |
| SA206 | 30 | 62 | 33.9 | 22 | 16 | 8 | 6 | 15.9 | 44.5 | M8x1 | 19500 | 11300 |
| SA206-17 | 62 | 33.9 | 22 | 16 | 8 | 6 | 15.9 | 44.5 | 16/5-24UNF | 19500 | 11300 | |
| SA206-18 | 62 | 33.9 | 22 | 16 | 8 | 6 | 15.9 | 44.5 | 16/5-24UNF | 19500 | 11300 | |
| SA206-19 | 62 | 33.9 | 22 | 16 | 8 | 6 | 15.9 | 44.5 | 16/5-24UNF | 19500 | 11300 | |
| SA206-20 | 62 | 33.9 | 22 | 16 | 8 | 6 | 15.9 | 44.5 | 16/5-24UNF | 19500 | 11300 | |
| SA207 | 35 | 72 | 36.5 | 23 | 17 | 8.5 | 6.5 | 17.5 | 55.6 | M8x1 | 25700 | 15300 |
| SA207-20 | 72 | 36.5 | 23 | 17 | 8.5 | 6.5 | 17.5 | 55.6 | 16/5-24UNF | 25700 | 15300 | |
| SA207-21 | 72 | 36.5 | 23 | 17 | 8.5 | 6.5 | 17.5 | 55.6 | 16/5-24UNF | 25700 | 15300 | |
| SA207-22 | 72 | 36.5 | 23 | 17 | 8.5 | 6.5 | 17.5 | 55.6 | 16/5-24UNF | 25700 | 15300 | |
| SA207-23 | 72 | 36.5 | 23 | 17 | 8.5 | 6.5 | 17.5 | 55.6 | 16/5-24UNF | 25700 | 15300 | |
| SA208 | 40 | 80 | 40.5 | 27 | 18 | 9 | 6.5 | 18.3 | 60.3 | M8x1 | 29500 | 18100 |
| SA208-24 | 80 | 40.5 | 27 | 18 | 9 | 6.5 | 18.3 | 60.3 | 16/5-24UNF | 29500 | 18100 | |
| SA208-25 | 80 | 40.5 | 27 | 18 | 9 | 6.5 | 18.3 | 60.3 | 16/5-24UNF | 29500 | 18100 | |
| SA209 | 45 | 85 | 43.7 | 30.2 | 19 | 11 | 6.8 | 18.3 | 63.5 | M8x1 | 31600 | 20600 |
| SA209-26 | 85 | 43.7 | 30.2 | 19 | 11 | 6.8 | 18.3 | 63.5 | 16/5-24UNF | 31600 | 20600 | |
| SA209-27 | 85 | 43.7 | 30.2 | 19 | 11 | 6.8 | 18.3 | 63.5 | 16/5-24UNF | 31600 | 20600 | |
| SA209-28 | 85 | 43.7 | 30.2 | 19 | 11 | 6.8 | 18.3 | 63.5 | 16/5-24UNF | 31600 | 20600 | |
| SA210 | 50 | 90 | 43.7 | 30.2 | 20 | 11 | 6.5 | 18.3 | 69.9 | M8x1 | 35000 | 23200 |
| SA210-29 | 50 | 90 | 43.7 | 30.2 | 20 | 11 | 6.5 | 18.3 | 69.9 | M8x1 | 35000 | 23200 |
| SA210-30 | 90 | 43.7 | 30.2 | 20 | 11 | 6.5 | 18.3 | 69.9 | 16/5-24UNF | 35000 | 23200 | |
| SA210-31 | 90 | 43.7 | 30.2 | 20 | 11 | 6.5 | 18.3 | 69.9 | 16/5-24UNF | 35000 | 23200 | |
| SA210-32 | 90 | 43.7 | 30.2 | 20 | 11 | 6.5 | 18.3 | 69.9 | 16/5-24UNF | 35000 | 23200 | |
| SA211 | 55 | 100 | 48.4 | 32.4 | 21 | 12 | 8 | 20.7 | 76.2 | M8x1 | 43500 | 29200 |
| SA211-32 | 100 | 48.4 | 32.4 | 21 | 12 | 8 | 20.7 | 76.2 | M8x1 | 43500 | 29200 | |
| SA211-33 | 100 | 48.4 | 32.4 | 21 | 12 | 8 | 20.7 | 76.2 | 8/3-24UNF | 43500 | 29200 | |
| SA211-34 | 100 | 48.4 | 32.4 | 21 | 12 | 8 | 20.7 | 76.2 | 8/3-24UNF | 43500 | 29200 | |
| SA211-35 | 100 | 48.4 | 32.4 | 21 | 12 | 8 | 20.7 | 76.2 | 8/3-24UNF | 43500 | 29200 | |
| SA212 | 60 | 110 | 53.1 | 37.2 | 22 | 13.5 | 8 | 22.3 | 84.2 | M10x1,25 | 47700 | 32900 |
| SA212-36 | 110 | 53.1 | 37.2 | 22 | 13.5 | 8 | 22.3 | 84.2 | 8/3 -24UNF | 47700 | 32900 | |
| SA212-37 | 110 | 53.1 | 37.2 | 22 | 13.5 | 8 | 22.3 | 84.2 | 8/3 -24UNF | 47700 | 32900 | |
| SA212-38 | 110 | 53.1 | 37.2 | 22 | 13.5 | 8 | 22.3 | 84.2 | 8/3 -24UNF | 47700 | 32900 | |
| SA212-39 | 110 | 53.1 | 37.2 | 22 | 13.5 | 8 | 22.3 | 84.2 | 8/3 -24UNF | 47700 | 32900 | |
| LẮP VÒNG BI:SB | ||||||||||
| Số mang | Trục Dia d | Kích thước (mm) | Năng động | Tĩnh | ||||||
| (mm) | D | B | C | S | S1 | G | ds | xếp hạng tải N | xếp hạng tải N | |
| SB201 | 12 | 40 | 22 | 12 | 6 | 16 | 4.5 | M50.8 | 9600 | 4600 |
| SB201-8 | 40 | 22 | 12 | 6 | 16 | 4.5 | 10-32UF | 9600 | 4600 | |
| SB202 | 15 | 40 | 22 | 12 | 6 | 16 | 4.5 | M5 x 0,8 | 9600 | 4600 |
| SB202-9 | 40 | 22 | 12 | 6 | 16 | 4.5 | 10-32UF | 9600 | 4600 | |
| SB202-10 | 40 | 22 | 12 | 6 | 16 | 4.5 | 10-32UF | 9600 | 4600 | |
| SB203 | 17 | 40 | 22 | 12 | 6 | 16 | 4.5 | M5X0.8 | 9600 | 4600 |
| SB203-11 | 40 | 22 | 12 | 6 | 16 | 4.5 | 10-32UF | 9600 | 4600 | |
| SB204 | 20 | 47 | 25 | 14 | 7 | 18 | 4.5 | M6x1 | 12800 | 6650 |
| SB204-12 | 47 | 25 | 14 | 7 | 18 | 4.5 | 1/4-28UNF | 12800 | 6650 | |
| SB205 | 25 | 52 | 27 | 15 | 7.5 | 19.5 | 5.5 | M6x1 | 14000 | 7850 |
| SB205-13 | 52 | 27 | 15 | 7.5 | 19.5 | 5.5 | 1/4-28UNF | 14000 | 7850 | |
| SB205-14 | 52 | 27 | 15 | 7.5 | 19.5 | 5.5 | 1/4-28UNF | 14000 | 7850 | |
| SB205-15 | 52 | 27 | 15 | 7.5 | 19.5 | 5.5 | 1/4-28UNF | 14000 | 7850 | |
| SB205-16 | 52 | 27 | 15 | 7.5 | 19.5 | 5.5 | 1/4-28UNF | 14000 | 7850 | |
| SB206 | 30 | 62 | 30 | 16 | 8 | 22 | 6 | M6x1 | 19500 | 11300 |
| SB206-17 | 62 | 30 | 16 | 8 | 22 | 6 | 1/4-28UNF | 19500 | 11300 | |
| SB206-18 | 62 | 30 | 16 | 8 | 22 | 6 | 1/4-28UNF | 19500 | 11300 | |
| SB206-19 | 62 | 30 | 16 | 8 | 22 | 6 | 1/4-28UNF | 19500 | 11300 | |
| SB206-20 | 62 | 30 | 16 | 8 | 22 | 6 | 1/4-28UNF | 19500 | 11300 | |
| SB207 | 35 | 72 | 32 | 17 | 8.5 | 23.5 | 6.5 | M81 | 25700 | 15300 |
| SB207-20 | 72 | 32 | 17 | 8.5 | 23.5 | 6.5 | 16/5-24UNF | 25700 | 15300 | |
| SB207-21 | 72 | 32 | 17 | 8.5 | 23.5 | 6.5 | 16/5-24UNF | 25700 | 15300 | |
| SB207-22 | 72 | 32 | 17 | 8.5 | 23.5 | 6.5 | 16/5-24UNF | 25700 | 15300 | |
| SB207-23 | 72 | 32 | 17 | 8.5 | 23.5 | 6.5 | 16/5-24UNF | 25700 | 15300 | |
| SB208 | 40 | 80 | 34 | 18 | 9 | 25 | 7 | M8x1 | 29500 | 18100 |
| SB208-24 | 80 | 34 | 18 | 9 | 25 | 7 | 16/5-24UNF | 29500 | 18100 | |
| SB208-25 | 80 | 34 | 18 | 9 | 25 | 7 | 16/5-24UNF | 29500 | 18100 | |
| SB209 | 45 | 85 | 41.2 | 19 | 10.2 | 31 | 8.2 | M8x1 | 31600 | 20600 |
| SB209-26 | 85 | 41.2 | 19 | 10.2 | 31 | 8.2 | 16/5-24UNF | 31600 | 20600 | |
| SB209-27 | 85 | 41.2 | 19 | 10.2 | 31 | 8.2 | 16/5-24UNF | 31600 | 20600 | |
| SB209-28 | 85 | 41.2 | 19 | 10.2 | 31 | 8.2 | 16/5-24UNF | 31600 | 20600 | |
| SB210 | 50 | 90 | 43.5 | 20 | 10.9 | 32.6 | 9.2 | M10x1 | 35000 | 23200 |
| SB210-29 | 90 | 43.5 | 20 | 10.9 | 32.6 | 9.2 | 8/3-24UNF | 35000 | 23200 | |
| SB210-30 | 90 | 43.5 | 20 | 10.9 | 32.6 | 9.2 | 8/3-24UNF | 35000 | 23200 | |
| SB210-31 | 90 | 43.5 | 20 | 10.9 | 32.6 | 9.2 | 8/3-24UNF | 35000 | 23200 | |
| SB210-32 | 90 | 43.5 | 20 | 10.9 | 32.6 | 9.2 | 8/3-24UNF | 35000 | 23200 | |
| SB211 | 55 | 100 | 45.3 | 21 | 11.8 | 33.5 | 9.8 | M10x 1 | 43500 | 29200 |
| SB211-32 | 100 | 45.3 | 21 | 11.8 | 33.5 | 9.8 | 8/3-24UNF | 43500 | 29200 | |
| SB211-33 | 100 | 45.3 | 21 | 11.8 | 33.5 | 9.8 | 8/3-24UNF | 43500 | 29200 | |
| SB211-34 | 100 | 45.3 | 21 | 11.8 | 33.5 | 9.8 | 8/3-24UNF | 43500 | 29200 | |
| SB211-35 | 100 | 45.3 | 21 | 11.8 | 33.5 | 9.8 | 8/3-24UNF | 43500 | 29200 | |
| SB212 | 60 | 110 | 53.7 | 22 | 14.9 | 38.8 | 9.8 | M10x1 | 47700 | 32900 |
| SB212-36 | 110 | 53.7 | 22 | 14.9 | 38.8 | 9.8 | 8/3 -24UNF | 47700 | 32900 | |
| SB212-37 | 110 | 53.7 | 22 | 14.9 | 38.8 | 9.8 | 8/3 -24UNF | 47700 | 32900 | |
| SB212-38 | 110 | 53.7 | 22 | 14.9 | 38.8 | 9.8 | 8/3 -24UNF | 47700 | 32900 | |
| SB212-39 | 110 | 53.7 | 22 | 14.9 | 38.8 | 9.8 | 8/3 -24UNF | 47700 | 32900 | |
| LẮP VÒNG BI:SER | ||||||||||||||
| Số mang | Trục Dia d | Kích thước (mm) | Xếp hạng tải động N | Xếp hạng tải tĩnh N | ||||||||||
| mm | D | B | C | S | S1 | T | F | J | P | G | ds | |||
| SER201 | 12 | 47 | 31 | 16 | 12.7 | 18.3 | 1.07 | 4 | 2 | 52.5 | 4.5 | M6x0,75 | 12800 | 6650 |
| SER201-8 | 47 | 31 | 16 | 12.7 | 18.3 | 1.07 | 4 | 2 | 52.5 | 4.5 | 1/4-28UNF | 12800 | 6650 | |
| SER202 | 15 | 47 | 31 | 16 | 12.7 | 18.3 | 1.07 | 4 | 2 | 52.5 | 4.5 | M6x0,75 | 12800 | 6650 |
| SER202-10 | 47 | 31 | 16 | 12.7 | 18.3 | 1.07 | 4 | 2 | 52.5 | 4.5 | 1/4-28UNF | 12800 | 6650 | |
| SER203 | 17 | 47 | 31 | 16 | 12.7 | 18.3 | 1.07 | 4 | 2 | 52.5 | 4.5 | M6x0,75 | 12800 | 6650 |
| SER203-11 | 47 | 31 | 16 | 12.7 | 18.3 | 1.07 | 4 | 2 | 52.5 | 4.5 | 1/4-28UNF | 12800 | 6650 | |
| Ser204 | 20 | 47 | 31 | 16 | 12.7 | 18.3 | 1.07 | 4 | 2 | 52.5 | 4.5 | M6x0,75 | 12800 | 6650 |
| Ser204-12 | 47 | 31 | 16 | 12.7 | 18.3 | 1.07 | 4 | 2 | 52.5 | 4.5 | 1/4-28UNF | 12800 | 6650 | |
| SER205 | 25 | 52 | 34.9 | 19 | 14.3 | 20.6 | 1.07 | 5 | 2.4 | 57.7 | 5 | M6x0,75 | 14000 | 7850 |
| SER205-13 | 52 | 34.9 | 19 | 14.3 | 20.6 | 1.07 | 5 | 2.4 | 57.7 | 5 | 1/4-28UNF | 14000 | 7850 | |
| SER205-14 | 52 | 34.9 | 19 | 14.3 | 20.6 | 1.07 | 5 | 2.4 | 57.7 | 5 | 1/4-28UNF | 14000 | 7850 | |
| SER205-15 | 52 | 34.9 | 19 | 14.3 | 20.6 | 1.07 | 5 | 2.4 | 57.7 | 5 | 1/4-28UNF | 14000 | 7850 | |
| SER205-16 | 52 | 34.9 | 19 | 14.3 | 20.6 | 1.07 | 5 | 2.4 | 57.7 | 5 | 1/4-28UNF | 14000 | 7850 | |
| SER206 | 30 | 62 | 38.1 | 22 | 15.9 | 22.2 | 1.65 | 5.5 | 3.2 | 67.5 | 5 | M6x0,75 | 19500 | 11300 |
| SER206-17 | 62 | 38.1 | 22 | 15.9 | 22.2 | 1.65 | 5.5 | 3.2 | 67.5 | 5 | 1/4-28UNF | 19500 | 11300 | |
| SER206-18 | 62 | 38.1 | 22 | 15.9 | 22.2 | 1.65 | 5.5 | 3.2 | 67.5 | 5 | 1/4-28UNF | 19500 | 11300 | |
| SER206-19 | 62 | 38.1 | 22 | 15.9 | 22.2 | 1.65 | 5.5 | 3.2 | 67.5 | 5 | 1/4-28UNF | 19500 | 11300 | |
| SER206-20 | 62 | 38.1 | 22 | 15.9 | 22.2 | 1.65 | 5.5 | 3.2 | 67.5 | 5 | 1/4-28UNF | 19500 | 11300 | |
| SER207 | 35 | 72 | 42.9 | 24 | 17.5 | 25.4 | 1.65 | 5.5 | 3.2 | 78.4 | 6 | M8x1 | 25700 | 15300 |
| SER207-20 | 72 | 42.9 | 24 | 17.5 | 25.4 | 1.65 | 5.5 | 3.2 | 78.4 | 6 | 16/5-24UNF | 25700 | 15300 | |
| SER207-21 | 72 | 42.9 | 24 | 17.5 | 25.4 | 1.65 | 5.5 | 3.2 | 78.4 | 6 | 16/5-24UNF | 25700 | 15300 | |
| SER207-22 | 72 | 42.9 | 24 | 17.5 | 25.4 | 1.65 | 5.5 | 3.2 | 78.4 | 6 | 16/5-24UNF | 25700 | 15300 | |
| SER207-23 | 72 | 42.9 | 24 | 17.5 | 25.4 | 1.65 | 5.5 | 3.2 | 78.4 | 6 | 16/5-24UNF | 25700 | 15300 | |
| SER208 | 40 | 80 | 49.2 | 28 | 19 | 30.2 | 1.65 | 6 | 3.2 | 86.4 | 8 | M8x1 | 29500 | 18100 |
| SER208-24 | 80 | 49.2 | 28 | 19 | 30.2 | 1.65 | 6 | 3.2 | 86.4 | 8 | 16/5-24UNF | 29500 | 18100 | |
| SER208-25 | 80 | 49.2 | 28 | 19 | 30.2 | 1.65 | 6 | 3.2 | 86.4 | 8 | 16/5-24UNF | 29500 | 18100 | |
| SER209 | 45 | 85 | 49.2 | 28 | 19 | 30.2 | 1.65 | 6 | 3.2 | 91.4 | 8 | M8x1 | 31600 | 20600 |
| SER209-26 | 85 | 49.2 | 28 | 19 | 30.2 | 1.65 | 6 | 3.2 | 91.4 | 8 | 16/5-24UNF | 31600 | 20600 | |
| SER209-27 | 85 | 49.2 | 28 | 19 | 30.2 | 1.65 | 6 | 3.2 | 91.4 | 8 | 16/5-24UNF | 31600 | 20600 | |
| SER209-28 | 85 | 49.2 | 28 | 19 | 30.2 | 1.65 | 6 | 3.2 | 91.4 | 8 | 16/5-24UNF | 31600 | 20600 | |
| SER210 | 50 | 90 | 51.6 | 28 | 19 | 32.6 | 2.41 | 7.5 | 3.2 | 96.3 | 9 | M10x1,25 | 35000 | 23200 |
| SER210-29 | 90 | 51.6 | 28 | 19 | 32.6 | 2.41 | 7.5 | 3.2 | 96.3 | 9 | 8/3-24UNF | 35000 | 23200 | |
| SER210-30 | 90 | 51.6 | 28 | 19 | 32.6 | 2.41 | 7.5 | 3.2 | 96.3 | 9 | 8/3-24UNF | 35000 | 23200 | |
| SER210-31 | 90 | 51.6 | 28 | 19 | 32.6 | 2.41 | 7.5 | 3.2 | 96.3 | 9 | 8/3-24UNF | 35000 | 23200 | |
| SER210-32 | 90 | 51.6 | 28 | 19 | 32.6 | 2.41 | 7.5 | 3.2 | 96.3 | 9 | 8/3-24UNF | 35000 | 23200 | |
| SER211 | 55 | 100 | 55.6 | 30 | 22.2 | 33.4 | 2.41 | 7.5 | 3.2 | 106 | 9 | M10x1,25 | 43500 | 29200 |
| SER211-32 | 100 | 55.6 | 30 | 22.2 | 33.4 | 2.41 | 7.5 | 3.2 | 106 | 9 | 8/3-24UNF | 43500 | 29200 | |
| SER211-33 | 100 | 55.6 | 30 | 22.2 | 33.4 | 2.41 | 7.5 | 3.2 | 106 | 9 | 8/3-24UNF | 43500 | 29200 | |
| SER211-34 | 100 | 55.6 | 30 | 22.2 | 33.4 | 2.41 | 7.5 | 3.2 | 106 | 9 | 8/3-24UNF | 43500 | 29200 | |
| SER211-35 | 100 | 55.6 | 30 | 22.2 | 33.4 | 2.41 | 7.5 | 3.2 | 106 | 9 | 8/3-24UNF | 43500 | 29200 | |
| SER212 | 60 | 110 | 65.1 | 32 | 25.4 | 39.7 | 2.41 | 7.5 | 3.28 | 116 | 10 | M10X1.25 | 47700 | 32900 |
| SER212-36 | 110 | 65.1 | 32 | 25.4 | 39.7 | 2.41 | 7.5 | 3.28 | 116 | 10 | 8/3-24UNF | 47700 | 32900 | |
| SER212-37 | 110 | 65.1 | 32 | 25.4 | 39.7 | 2.41 | 7.5 | 3.28 | 116 | 10 | 8/3-24UNF | 47700 | 32900 | |
| SER212-38 | 110 | 65.1 | 32 | 25.4 | 39.7 | 2.41 | 7.5 | 3.28 | 116 | 10 | 8/3-24UNF | 47700 | 32900 | |
| SER212-39 | 110 | 65.1 | 32 | 25.4 | 39.7 | 2.41 | 7.5 | 3.28 | 116 | 10 | 8/3-24UNF | 47700 | 32900 | |
| LẮP VÒNG BI: SC200 | ||||||
| Số mang | Trục Dia d | Kích thước | Xếp hạng tải cơ bản (kg) | Chỉ số cơ bản Tải trọng (kg) | ||
| (mm) | ||||||
| (mm) | D | Là = Với | ||||
| SC203 | 17 | 40 | 12 | 780 | 454 | |
| SC204 | 20 | 47 | 14 | 1010 | 630 | |
| SC205 | 25 | 52 | 15 | 1100 | 710 | |
| SC206 | 30 | 62 | 16 | 1550 | 1020 | |
| SC207 | 35 | 72 | 1 1 | 2030 | 1400 | |
| SC208 | 40 | 80 | 18 | 2300 | 1600 | |
| SC209 | 45 | 85 | 19 | 2570 | 1810 | |
| SC210 | 50 | 90 | 20 | 2760 | 2010 | |
| SC21 1 | 55 | 100 | 21 | 3400 | 2550 | |
| SC212 | 60 | 110 | 22 | 4100 | 3150 | |
| VÒNG BI LẮP: dòng 1726200, 6300 | ||||||
| Mục | Kích cỡ | Xếp hạng tải cơ bản | ||||
| Con dấu cao su | d | SφD | B | r phút | Cr động (N) | Cor tĩnh(N) |
| 1726200-2RS | 10 | 30 | 9 | 0.6 | 5, 100 | 2, 210 |
| 1726300-2RS | 10 | 35 | 11 | 0.6 | 6, 928 | 2, 933 |
| 1726201-2RS | 12 | 32 | 10 | 0.6 | 5, 908 | 2, 635 |
| 1726301-2RS | 12 | 37 | 12 | 1 | 8, 203 | 3, 528 |
| 1726202-2RS | 15 | 35 | 11 | 0.6 | 6, 630 | 3, 188 |
| 1726302-2RS | 15 | 42 | 13 | 1 | 9, 690 | 4.590 |
| 1726203-2RS | 17 | 40 | 12 | 0.6 | 8, 075 | 4, 038 |
| 1726303-2RS | 17 | 47 | 14 | 1 | 11, 390 | 5, 568 |
| 1726204-2RS | 20 | 47 | 14 | 1 | 10, 795 | 5, 568 |
| 1726304-2RS | 20 | 52 | 15 | 1.1 | 13.600 | 6, 630 |
| 1726205-2RS | 25 | 52 | 15 | 1 | 11.900 | 6, 630 |
| 1726305-2RS | 25 | 62 | 17 | 1.1 | 19, 040 | 9, 690 |
| 1726206-2RS | 30 | 62 | 16 | 1 | 16, 405 | 9, 520 |
| 1726306-2RS | 30 | 72 | 19 | 1.1 | 24, 650 | 13, 855 |
| 1726207-2RS | 35 | 72 | 17 | 1.1 | 21, 675 | 13, 005 |
| 1726307-2RS | 35 | 80 | 21 | 1.5 | 28, 475 | 16, 150 |
| 1726208-2RS | 40 | 80 | 18 | 1.1 | 24, 650 | 15.300 |
| 1726308-2RS | 40 | 90 | 23 | 1.5 | 36, 125 | 21, 250 |
| 1726209-2RS | 45 | 85 | 19 | 1.1 | 26, 350 | 17, 340 |
| 1726309-2RS | 45 | 100 | 25 | 1.5 | 45.050 | 26, 775 |
| 1726210-2RS | 50 | 90 | 20 | 1.1 | 31, 025 | 20, 400 |
| 1726310-2RS | 50 | 110 | 27 | 2 | 52.700 | 32.300 |
| VÒNG BI CHÈN: CSA200 | ||||||||||||
| Mang Không | Đường kính lỗ khoan (d) | Kích thước (mm) | Tải động | Tải cố định | ||||||||
| (mm) | D | B | L | C | N | G | ds | K | W | xếp hạng (KN) | xếp hạng (KN) | |
| CSA201 | 12 | 40 | 19.1 | 28.6 | 12 | 6 | 5 | M6*0.75 | 13.5 | 28.5 | 7.84 | 3.58 |
| CSA201-8 | 40 | 19.1 | 28.6 | 12 | 6 | 5 | M6*0.75 | 13.5 | 28.5 | 7.84 | 3.58 | |
| CSA202 | 15 | 40 | 19.1 | 28.6 | 12 | 6 | 5 | M6*0.75 | 13.5 | 28.5 | 7.84 | 3.58 |
| CSA202-9 | 40 | 19.1 | 28.6 | 12 | 6 | 5 | M6*0.75 | 13.5 | 28.5 | 7.84 | 3.58 | |
| CSA202-10 | 40 | 19.1 | 28.6 | 12 | 6 | 5 | M6*0.75 | 13.5 | 28.5 | 7.84 | 3.58 | |
| CSA203 | 17 | 40 | 19.1 | 28.6 | 12 | 6 | 5 | M6*0.75 | 13.5 | 28.5 | 7.84 | 3.58 |
| CSA203-11 | 40 | 19.1 | 28.6 | 12 | 6 | 5 | M6*0.75 | 13.5 | 28.5 | 7.84 | 3.58 | |
| CSA204 | 20 | 47 | 21.5 | 31 | 15 | 7.5 | 5 | M6*0.75 | 13.5 | 33.3 | 10.37 | 5.04 |
| CSA204-12 | 47 | 21.5 | 31 | 15 | 7.5 | 5 | M6*0.75 | 13.5 | 33.3 | 10.37 | 5.04 | |
| CSA205 | 25 | 52 | 21.5 | 31 | 15 | 7.5 | 5 | M6*0.75 | 13.5 | 38.1 | 11.31 | 5.97 |
| CSA205-14 | 52 | 21.5 | 31 | 15 | 7.5 | 5 | M6*0.75 | 13.5 | 38.1 | 11.31 | 5.97 | |
| CSA205-15 | 52 | 21.5 | 31 | 15 | 7.5 | 5 | M6*0.75 | 13.5 | 38.1 | 11.31 | 5.97 | |
| CSA205-16 | 52 | 21.5 | 31 | 15 | 7.5 | 5 | M6*0.75 | 13.5 | 38.1 | 11.31 | 5.97 | |
| CSA206 | 30 | 62 | 23.8 | 35.7 | 16 | 8 | 6 | M6*0.75 | 15.9 | 44.5 | 15.73 | 8.64 |
| CSA206-17 | 62 | 23.8 | 35.7 | 16 | 8 | 6 | M6*0.75 | 15.9 | 44.5 | 15.73 | 8.64 | |
| CSA206-18 | 62 | 23.8 | 35.7 | 16 | 8 | 6 | M6*0.75 | 15.9 | 44.5 | 15.73 | 8.64 | |
| CSA206-19 | 62 | 23.8 | 35.7 | 16 | 8 | 6 | M6*0.75 | 15.9 | 44.5 | 15.73 | 8.64 | |
| CSA207 | 35 | 72 | 25.4 | 38.9 | 19 | 9.5 | 6.5 | M8*1.0 | 17.5 | 55.6 | 20.83 | 11.68 |
| CSA207-20 | 72 | 25.4 | 38.9 | 19 | 9.5 | 6.5 | M8*1.0 | 17.5 | 55.6 | 20.83 | 11.68 | |
| CSA207-21 | 72 | 25.4 | 38.9 | 19 | 9.5 | 6.5 | M8*1.0 | 17.5 | 55.6 | 20.83 | 11.68 | |
| CSA207-22 | 72 | 25.4 | 38.9 | 19 | 9.5 | 6.5 | M8*1.0 | 17.5 | 55.6 | 20.83 | 11.68 | |
| CSA207-23 | 72 | 25.4 | 38.9 | 19 | 9.5 | 6.5 | M8*1.0 | 17.5 | 55.6 | 20.83 | 11.68 | |
| CSA208 | 40 | 80 | 30.2 | 43.7 | 22 | 11 | 6.5 | M8*1.0 | 18.3 | 60.3 | 23.55 | 13.6 |
| CSA208-24 | 80 | 30.2 | 43.7 | 22 | 11 | 6.5 | M8*1.0 | 18.3 | 60.3 | 23.55 | 13.6 | |
| CSA208-25 | 80 | 30.2 | 43.7 | 22 | 11 | 6.5 | M8*1.0 | 18.3 | 60.3 | 23.55 | 13.6 | |
| CSA209 | 45 | 85 | 30.2 | 43.7 | 19 | 9.5 | 6.5 | M8*1.0 | 18.3 | 63.5 | 26.44 | 19.56 |
| CSA209-26 | 85 | 30.2 | 43.7 | 19 | 9.5 | 6.5 | M8*1.0 | 18.3 | 63.5 | 26.44 | 19.56 | |
| CSA209-27 | 85 | 30.2 | 43.7 | 19 | 9.5 | 6.5 | M8*1.0 | 18.3 | 63.5 | 26.44 | 19.56 | |
| SA209-28 | 85 | 30.2 | 43.7 | 19 | 9.5 | 6.5 | M8*1.0 | 18.3 | 63.5 | 26.44 | 19.56 | |
| CSA210 | 50 | 90 | 30.2 | 43.7 | 20 | 10 | 6.5 | M10*1.25 | 18.3 | 69.9 | 30.01 | 22.53 |
| CSA210-29 | 90 | 30.2 | 43.7 | 20 | 10 | 6.5 | M10*1.25 | 18.3 | 69.9 | 30.01 | 22.53 | |
| CSA210-30 | 90 | 30.2 | 43.7 | 20 | 10 | 6.5 | M10*1.25 | 18.3 | 69.9 | 30.01 | 22.53 | |
| CSA210-31 | 90 | 30.2 | 43.7 | 20 | 10 | 6.5 | M10*1.25 | 18.3 | 69.9 | 30.01 | 22.53 | |
| CSA210-32 | 90 | 30.2 | 43.7 | 20 | 10 | 6.5 | M10*1.25 | 18.3 | 69.9 | 30.01 | 22.53 | |
| CSA211 | 55 | 100 | 32.5 | 48.4 | 21 | 10.5 | 8 | M10*1.25 | 20.7 | 76.2 | 32.39 | 24 |
| CSA211-32 | 100 | 32.5 | 48.4 | 21 | 10.5 | 8 | M10*1.25 | 20.7 | 76.2 | 32.39 | 24 | |
| CSA211-33 | 100 | 32.5 | 48.4 | 21 | 10.5 | 8 | M10*1.25 | 20.7 | 76.2 | 32.39 | 24 | |
| CSA211-34 | 100 | 32.5 | 48.4 | 21 | 10.5 | 8 | M10*1.25 | 20.7 | 76.2 | 32.39 | 24 | |
| CSA211-35 | 100 | 32.5 | 48.4 | 21 | 10.5 | 8 | M10*1.25 | 20.7 | 76.2 | 32.39 | 24 | |
| CSA212 | 60 | 110 | 37.1 | 53.1 | 22 | 11 | 8 | M10*1.25 | 22.3 | 84.2 | 35.28 | 26.18 |
| CSA212-36 | 110 | 37.1 | 53.1 | 22 | 11 | 8 | M10*1.25 | 22.3 | 84.2 | 35.28 | 26.18 | |
| CSA212-37 | 110 | 37.1 | 53.1 | 22 | 11 | 8 | M10*1.25 | 22.3 | 84.2 | 35.28 | 26.18 | |
| CSA212-38 | 110 | 37.1 | 53.1 | 22 | 11 | 8 | M10*1.25 | 22.3 | 84.2 | 35.28 | 26.18 | |
| CSA212-39 | 110 | 37.1 | 53.1 | 22 | 11 | 8 | M10*1.25 | 22.3 | 84.2 | 35.28 | 26.18 | |
| CHÈN VÒNG BI: CSB200 | ||||||||||
| Mang Không | Đường kính lỗ khoan (d) | Kích thước (mm) | Tải động | Tải cố định | ||||||
| (mm) | D | B | C | N | M | G | ds | xếp hạng (KN) | xếp hạng (KN) | |
| CSB201 | 12 | 40 | 22 | 12 | 6 | 16 | 4.5 | M5*0.8 | 7.82 | 3.5 |
| CSB201-8 | 40 | 22 | 12 | 6 | 16 | 4.5 | M5*0.8 | 7.82 | 3.5 | |
| CSB202 | 15 | 40 | 22 | 12 | 6 | 16 | 4.5 | M5*0.8 | 7.82 | 3.5 |
| CSB202-9 | 40 | 22 | 12 | 6 | 16 | 4.5 | M5*0.8 | 7.82 | 3.5 | |
| CSB202-10 | 40 | 22 | 12 | 6 | 16 | 4.5 | M5*0.8 | 7.82 | 3.5 | |
| CSB203 | 17 | 40 | 22 | 12 | 6 | 16 | 4.5 | M5*0.8 | 7.82 | 3.5 |
| CSB203-11 | 40 | 22 | 12 | 6 | 16 | 4.5 | M5*0.8 | 7.82 | 3.5 | |
| CSB204 | 20 | 47 | 25 | 14 | 7 | 18 | 4.5 | M6*0.75 | 10.37 | 5.04 |
| CSB204-12 | 47 | 25 | 14 | 7 | 18 | 4.5 | M6*0.75 | 10.37 | 5.04 | |
| CSB205 | 25 | 52 | 27 | 15 | 7.5 | 19.5 | 5 | M6*0.75 | 11.31 | 5.97 |
| CSB205-14 | 52 | 27 | 15 | 7.5 | 19.5 | 5 | M6*0.75 | 11.31 | 5.97 | |
| CSB205-15 | 52 | 27 | 15 | 7.5 | 19.5 | 5 | M6*0.75 | 11.31 | 5.97 | |
| CSB205-16 | 52 | 27 | 15 | 7.5 | 19.5 | 5 | M6*0.75 | 11.31 | 5.97 | |
| CSB206 | 30 | 62 | 30 | 16 | 8 | 22 | 5.5 | M6*0.75 | 15.73 | 8.64 |
| CSB206-17 | 62 | 30 | 16 | 8 | 22 | 5.5 | M6*0.75 | 15.73 | 8.64 | |
| CSB206-18 | 62 | 30 | 16 | 8 | 22 | 5.5 | M6*0.75 | 15.73 | 8.64 | |
| CSB206-19 | 62 | 30 | 16 | 8 | 22 | 5.5 | M6*0.75 | 15.73 | 8.64 | |
| CSB207 | 35 | 72 | 32 | 17 | 8.5 | 23.5 | 6 | M8*1.0 | 20.83 | 11.68 |
| CSB207-20 | 72 | 32 | 17 | 8.5 | 23.5 | 6 | M8*1.0 | 20.83 | 11.68 | |
| CSB207-21 | 72 | 32 | 17 | 8.5 | 23.5 | 6 | M8*1.0 | 20.83 | 11.68 | |
| CSB207-22 | 72 | 32 | 17 | 8.5 | 23.5 | 6 | M8*1.0 | 20.83 | 11.68 | |
| CSB207-23 | 72 | 32 | 17 | 8.5 | 23.5 | 6 | M8*1.0 | 20.83 | 11.68 | |
| CSB208 | 40 | 80 | 34 | 18 | 9 | 25 | 8 | M8*1.0 | 23.55 | 13.6 |
| CSB208-24 | 80 | 34 | 18 | 9 | 25 | 8 | M8*1.0 | 23.55 | 13.6 | |
| CSB208-25 | 80 | 34 | 18 | 9 | 25 | 8 | M8*1.0 | 23.55 | 13.6 | |
| CSB209 | 45 | 85 | 41.2 | 19 | 10.2 | 31 | 8 | M8*1.0 | 26.44 | 19.56 |
| CSB209-26 | 85 | 41.2 | 19 | 10.2 | 31 | 8 | M8*1.0 | 26.44 | 19.56 | |
| CSB209-27 | 85 | 41.2 | 19 | 10.2 | 31 | 8 | M8*1.0 | 26.44 | 19.56 | |
| CSB209-28 | 85 | 41.2 | 19 | 10.2 | 31 | 8 | M8*1.0 | 26.44 | 19.56 | |
| CSB210 | 50 | 90 | 43.5 | 20 | 10.9 | 32.6 | 9 | M8*1.0 | 30.01 | 22.53 |
| CSB210-29 | 90 | 43.5 | 20 | 10.9 | 32.6 | 9 | M8*1.0 | 30.01 | 22.53 | |
| CSB210-30 | 90 | 43.5 | 20 | 10.9 | 32.6 | 9 | M8*1.0 | 30.01 | 22.53 | |
| CSB210-31 | 90 | 43.5 | 20 | 10.9 | 32.6 | 9 | M8*1.0 | 30.01 | 22.53 | |
| CSB210-32 | 90 | 43.5 | 20 | 10.9 | 32.6 | 9 | M8*1.0 | 30.01 | 22.53 | |
| CSB211 | 55 | 100 | 45.3 | 21 | 11.8 | 33.5 | 10 | M10*1.25 | 32.39 | 24 |
| CSB211-32 | 100 | 45.3 | 21 | 11.8 | 33.5 | 10 | M10*1.25 | 32.39 | 24 | |
| CSB211-33 | 100 | 45.3 | 21 | 11.8 | 33.5 | 10 | M10*1.25 | 32.39 | 24 | |
| CSB211-34 | 100 | 45.3 | 21 | 11.8 | 33.5 | 10 | M10*1.25 | 32.39 | 24 | |
| CSB211-35 | 100 | 45.3 | 21 | 11.8 | 33.5 | 10 | M10*1.25 | 32.39 | 24 | |
| CSB212 | 60 | 110 | 53.7 | 22 | 14.9 | 38.8 | 10 | M10*1.25 | 35.28 | 26.18 |
| CSB212-36 | 110 | 53.7 | 22 | 14.9 | 38.8 | 10 | M10*1.25 | 35.28 | 26.18 | |
| CSB212-37 | 110 | 53.7 | 22 | 14.9 | 38.8 | 10 | M10*1.25 | 35.28 | 26.18 | |
| CSB212-38 | 110 | 53.7 | 22 | 14.9 | 38.8 | 10 | M10*1.25 | 35.28 | 26.18 | |
| CSB212-39 | 110 | 53.7 | 22 | 14.9 | 38.8 | 10 | M10*1.25 | 35.28 | 26.18 | |
Điểm bán hàng cốt lõi
- Thiết kế tự căn chỉnh để điều chỉnh độ lệch trục
- Được bôi trơn sẵn tại nhà máy và niêm phong để thuận tiện
- Dễ dàng cài đặt với nhiều phương pháp khóa
- Vận hành không cần bảo trì trong hầu hết các điều kiện
- Có sẵn trong một loạt các kích cỡ và các loại
- Hoàn toàn có thể hoán đổi cho nhau với các thương hiệu lớn trên toàn cầu
Ứng dụng vòng bi
Vòng bi chèn được sử dụng rộng rãi trong máy móc nông nghiệp, băng tải, máy dệt, thiết bị đóng gói, hệ thống thông gió, máy chế biến thực phẩm và thiết bị xây dựng. Chúng hoàn hảo cho các điều kiện vận hành đầy thách thức vì khả năng hoạt động đáng tin cậy trong môi trường ăn mòn, ẩm ướt hoặc bụi bặm.
Đảm bảo chất lượng
Công ty BMT sản xuất tất cả các Vòng bi chèn theo hệ thống chất lượng ISO 9001: 2015. Kiểm soát dung sai nghiêm ngặt, công nghệ bịt kín tiên tiến và chất bôi trơn cao cấp được sử dụng trong sản xuất từng vòng bi, để đảm bảo đầu ra ổn định và hiệu suất cao. Mỗi ổ trục đều trải qua quá trình kiểm tra trực quan, thử nghiệm quay và xác minh kích thước trước khi rời khỏi nhà máy.
Mối quan tâm của khách hàng
Người mua có thể lo lắng về khả năng tương thích của vỏ, khó lắp đặt hoặc độ tin cậy trong các điều kiện khắc nghiệt. Công ty BMT giải quyết những mối lo ngại này bằng cách cung cấp Vòng bi chèn được tiêu chuẩn hóa tương thích với hầu hết các khối gối và vỏ có mặt bích, cung cấp hướng dẫn lắp chi tiết và cung cấp hỗ trợ kỹ thuật cho bất kỳ câu hỏi sử dụng nào.
Thông số kỹ thuật
| Số mang | Đường kính trong (mm) | Đường kính ngoài (mm) | Chiều rộng (mm) | Phương pháp khóa | Xếp hạng tải động (N) | Xếp hạng tải tĩnh (N) |
| UC201 | 12 | 47 | 31 | Đặt vít | 12800 | 6600 |
| UC202 | 15 | 47 | 31 | Đặt vít | 13200 | 7000 |
| UC203 | 17 | 47 | 31 | Đặt vít | 13600 | 7200 |
| UC204 | 20 | 47 | 31 | Đặt vít | 14000 | 7600 |
| UC205 | 25 | 52 | 34 | Đặt vít | 17500 | 9500 |
| UC206 | 30 | 62 | 38 | Đặt vít | 19500 | 11200 |
| UC207 | 35 | 72 | 42 | Đặt vít | 26000 | 15500 |
| UC208 | 40 | 80 | 49 | Đặt vít | 30000 | 18000 |
| UC209 | 45 | 85 | 49 | Đặt vít | 34000 | 20500 |
| UC210 | 50 | 90 | 51 | Đặt vít | 37500 | 22500 |
Ưu điểm sản phẩm
- Thích hợp cho tải trọng hướng tâm và hướng trục theo cả hai hướng
- Được thiết kế để hoạt động ở nhiệt độ và điều kiện khắc nghiệt
- Phương pháp khóa đơn giản giúp giảm thời gian cài đặt
- Khả năng tốc độ cao nhờ gia công đường đua bên trong chính xác
- Giải pháp tiết kiệm chi phí với thời gian bảo trì kéo dài
Hướng dẫn sử dụng để thực hiện
1. Xác nhận đúng ổ trục và đúng kích thước trục.
2. Làm sạch trục và vỏ trước khi lắp đặt.
3. Lắp Vòng bi chèn vào vỏ bằng lực ấn nhẹ.
4. Căn chỉnh trục, lắp ổ trục vào đó.
5. Siết chặt các vít định vị hoặc vòng khóa một cách an toàn.
6. Xoay bằng tay để đảm bảo vận hành trơn tru.
7. Kiểm tra định kỳ việc bôi trơn lại tùy theo điều kiện sử dụng.
GIỚI THIỆU BMT
Vòng bi chèn của công ty BMT cung cấp hiệu suất đáng tin cậy, dễ bảo trì trong nhiều ngành công nghiệp. Chúng là sự lựa chọn ưu việt cho các thiết bị yêu cầu hoạt động ổn định và đáng tin cậy với khả năng lắp đặt dễ dàng, khả năng bịt kín tuyệt vời và tuổi thọ hoạt động lâu dài. Dù được sử dụng trong nông nghiệp, đóng gói hay sản xuất, nó có thể đáp ứng nhu cầu hiệu suất của bạn, đồng thời giảm thiểu thời gian ngừng hoạt động và tối đa hóa giá trị. Hãy chọn vòng bi chính xác BMT và mang đến cho thiết bị của bạn hiệu suất vượt trội.
Thẻ nóng: Chèn vòng bi
Gửi yêu cầu
Thông tin liên lạc
-
Địa chỉ
Số 183, Longfeng, Khu công nghiệp phía Tây Zhangting, Dư Diêu, Ninh Ba, Trung Quốc
-
điện thoại
-
E-mail
Gửi thông số kỹ thuật cho Vòng bi công nghiệp, Vòng bi rãnh sâu, Vòng bi côn, v.v. Đội ngũ của BMT sẽ phản hồi trong vòng 24 giờ với mức giá cạnh tranh cho vòng bi bền bỉ.
