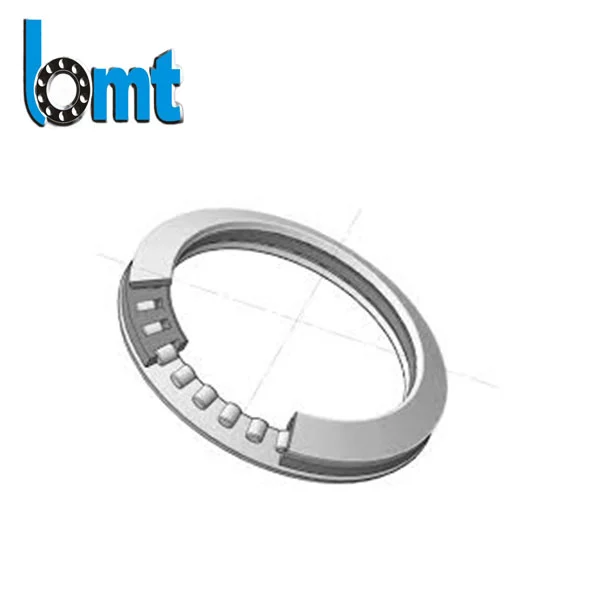

Vòng bi tiếp xúc góc hướng trục SGL Series

Chúng tôi chuyên về các giải pháp ổ trục chính xác chịu tải cao được thiết kế cho các máy móc công nghiệp và hệ thống tự động hóa đòi hỏi khắt khe. Vòng bi tiếp xúc góc hướng trục SGL Series của chúng tôi được thiết kế cho các ứng dụng yêu cầu độ cứng dọc trục cao, định vị chính xác và hiệu suất ổn định dưới tải trọng kết hợp. Chúng được lựa chọn rộng rãi cho các máy công cụ, bàn quay và hệ thống tự động hóa nặng, trong đó tuổi thọ sử dụng lâu dài, độ rung thấp và độ chính xác nhất quán là rất quan trọng.

Gửi yêu cầu

Đánh giá: 5.0

(Số lượng xếp hạng: 1)

Mô tả Sản phẩm

Với hơn 20 năm kinh nghiệm sản xuất, chúng tôi nhận thấy một vấn đề thường gặp trong các ứng dụng công nghiệp:

Vòng bi chặn tiêu chuẩn thường không duy trì được độ chính xác ổn định dưới tải trọng trục cao liên tục và chu kỳ vận hành dài.

Vòng bi tiếp xúc góc hướng trục SGL Series được phát triển đặc biệt để giải quyết hạn chế này bằng cách cải thiện:

Hình học tiếp xúc con lăn

Kiểm soát độ ổn định tải trước

Khả năng chịu nhiệt khi vận hành tốc độ cao

Tính nhất quán của phân phối tải

So với vòng bi chặn thông thường, Dòng SGL mang lại độ cứng cao hơn và độ chính xác quay ổn định hơn, đặc biệt là trong các hệ thống định vị chính xác.

Axial Angular Contact Roller Bearings Sgl Series

Thông số kỹ thuật

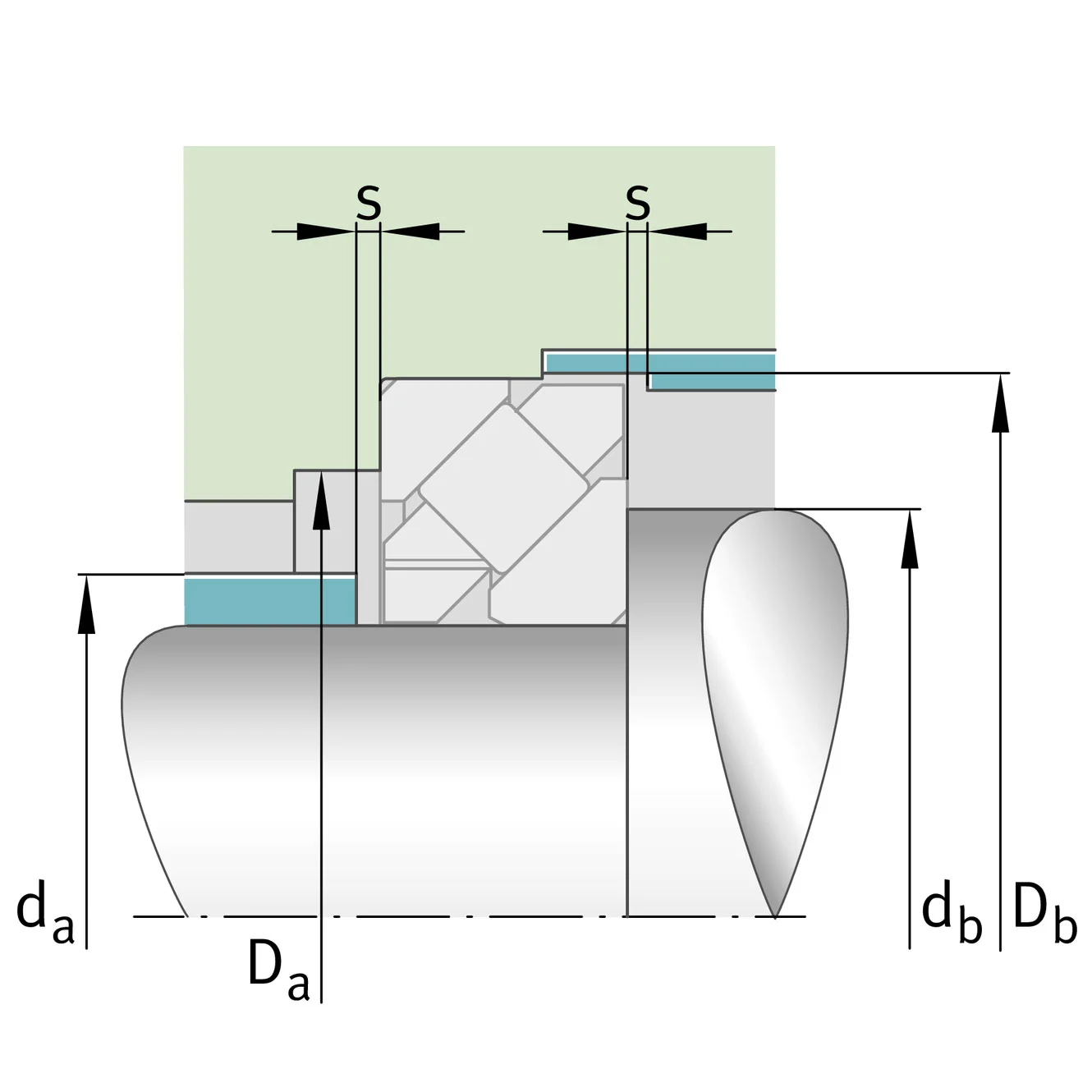

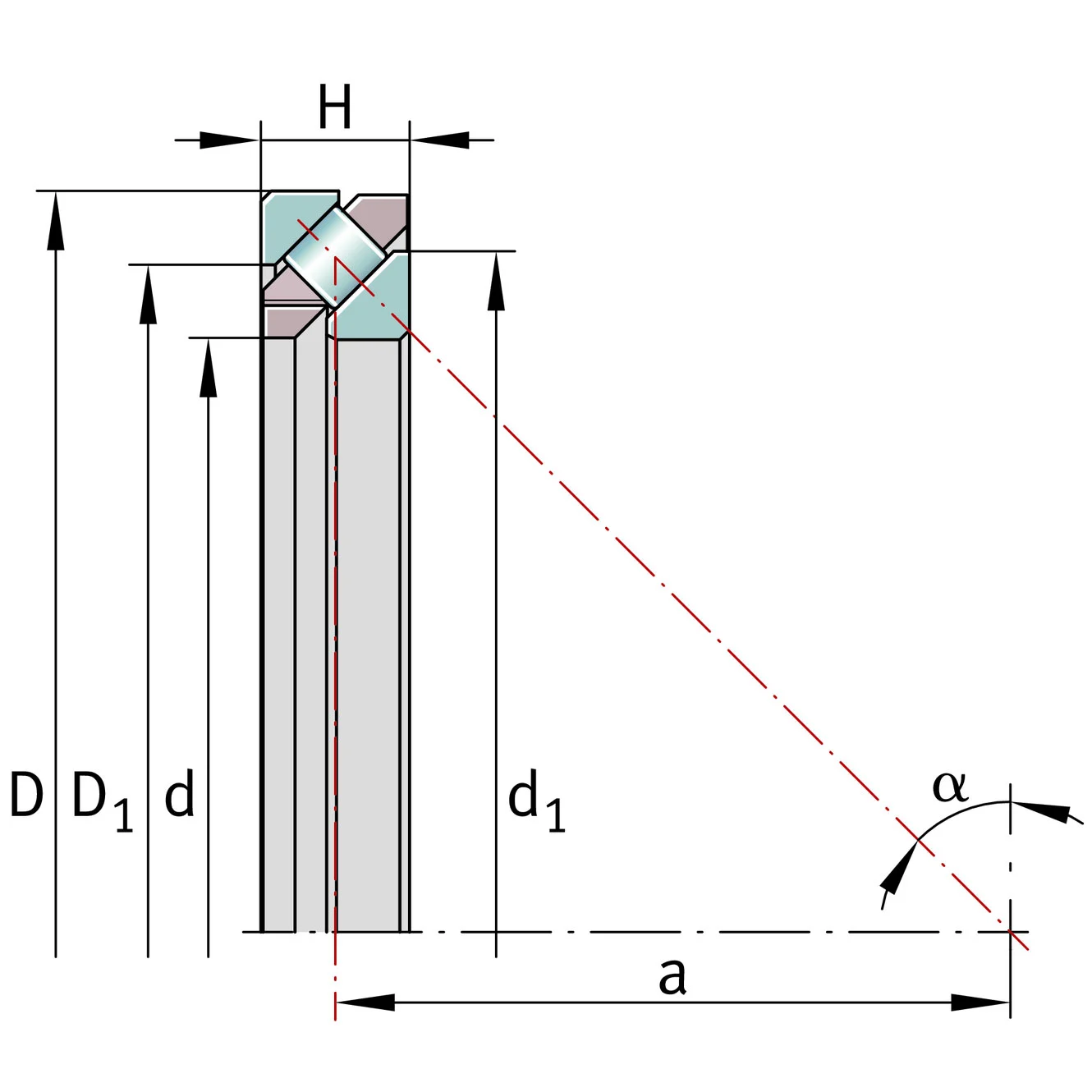

chỉ định	Chỉ định đặt hàng	Khối lượng (kg)	d (mm)	D (mm)	H (mm)	D1 (mm)	d1 (mm)	một (mm)	DIN 623-1	Đa (mm)	db (mm)	Db phút (mm)	s	Cr (N)	C0r (N)	Có thể)	C0a (N)	Cur (N)	Cua (N)	Tốc độ tham chiếu (r/min)	Tốc độ giới hạn (r/min)
SGL1730	F-587391.SGL	0.015	17	30	7	22.5	24.5	11.75	–	22.5	24.5	31	1	3500	3550	8400	17700	610	2480	7000	3200
SGL3042	F-587397.SGL	0.022	30	42	7	34.5	37.5	18	–	34.5	37.5	43	1	4400	5500	10600	27500	940	3850	5100	2100
SGL3547	F-618875.SGL	0.024	35	47	7	40	42	20.5	–	40	42	48	1	4800	6400	11500	32000	1110	4500	4600	1800
SGL4052	F-557493.SGL	0.026	40	52	7	45.5	46.5	23	1808	45.5	46.5	53	1	6900	9600	16600	48000	1650	6700	4300	1600
SGL4558	F-238341.SGL	0.033	45	58	7	51	52.2	25.75	1809	51	52.2	59	1	7600	11200	18200	56000	1950	7900	3900	1400
SGL5065	F-557494.SGL	0.042	50	65	7	57.3	57.7	28.75	1810	57.3	57.7	66	1	9900	14900	23700	75000	1730	7000	3600	1300
SGL6078	F-238166.SGL	0.085	60	78	10	68	70	34.5	1812	68	70	79	1	14300	21700	34500	109000	2500	10200	3200	1100
SGL6585	F-557495.SGL	0.106	65	85	10	75	77	37.5	1813	75	77	86	1	15000	23900	36000	119000	2750	11200	3000	1000
SGL80100	F-238167.SGL	0.12	80	100	10	90	92	45	1816	90	92	101	1.5	16600	29000	40000	144000	3350	13600	2500	850
SGL85110	F-587396.SGL	0.228	85	110	13	96	99	48.75	1817	96	99	111	1.5	21400	36000	51000	180000	4350	17700	2400	750
SGL98130	F-238584.SGL	0.42	98	130	16	113	115	57	–	113	115	131	1.5	37000	63000	89000	315000	7700	31000	2200	650
SGL105130	F-240120.SGL	0.269	105	130	13	116.5	118.5	58.75	1821	116.5	118.5	131	1.5	28500	52000	68000	260000	6000	24400	2000	600
SGL130165	F-631562.SGL	0.64	130	165	17.5	146	149	73.75	–	146	149	166	1.5	49000	90000	118000	450000	8600	35000	1800	500
SGL140175	F-550953.SGL	0.69	140	175	18	156	159	78.75	1828	156	159	176	1.5	50000	95000	121000	475000	9000	36500	1700	450
SGL180225	F-550954.SGL	1.44	180	225	22	200	205	101.25	1836	200	205	226	2	75000	151000	181000	750000	14400	58000	1500	350
SGL200250	F-565516.SGL	1.93	200	250	24	222.5	227.5	112.5	1840	222.5	227.5	251	2	100000	199000	240000	990000	19000	77000	1300	300
SGL240310	F-571366.SGL	4.55	240	310	33	272	278	137.5	–	272	278	311	2.5	153000	320000	370000	1600000	31000	125000	1200	250
SGL260320	F-555613.SGL	3	260	320	30	287	293	145	–	287	293	321	2.5	126000	280000	305000	1390000	25500	103000	1100	250
SGL290330	F-614821.SGL	1.78	290	330	20	307.4	312.6	155	–	307.4	312.6	331	2.5	84000	217000	203000	1090000	17600	72000	1000	200
SGL340400	F-565223.SGL	4.85	340	400	30	367	373	185	–	367	373	401	3	181000	440000	435000	2200000	39000	158000	900	200

Ưu điểm hiệu suất chính

Cấu trúc độ cứng trục cao

Hình dạng con lăn được tối ưu hóa làm tăng diện tích tiếp xúc hiệu quả giữa con lăn và mương.
Thiết kế này làm giảm biến dạng đàn hồi và cải thiện đáng kể độ ổn định chịu tải, giúp duy trìđịnh vị chính xác dưới lực dọc trục nặng.

Mài đường đua chính xác

Tất cả các mương đều được sản xuất bằng dây chuyền nghiền tự động và hệ thống kiểm soát kích thước nghiêm ngặt.

Điều này dẫn đến:

Tiếng ồn hoạt động thấp hơn
Giảm nhiệt ma sát
Cải thiện khả năng chống mỏi bề mặt
Rung động vi mô tối thiểu

Những lợi thế này đặc biệt quan trọng đối vớiMáy CNC và hệ thống tự động hóa tốc độ cao.

Hiệu suất vật liệu ổn định

Vòng bi tiếp xúc góc hướng trục SGL Series lý tưởng cho các hệ thống yêu cầu điều khiển trục có độ chính xác cao và chuyển động quay ổn định, bao gồm:

Khả năng chống mài mòn cao
Độ chính xác kích thước ổn định
Hiệu suất cuộc sống mệt mỏi mạnh mẽ
Khả năng chống biến dạng tuyệt vời

Vật liệu tùy chọn và xử lý bề mặt có sẵn chomôi trường hoạt động ẩm ướt, ăn mòn hoặc đặc biệt.

Sản xuất & Kiểm soát Chất lượng

Vòng bi BMT vận hành hệ thống sản xuất được kiểm soát hoàn toàn phù hợp với tiêu chuẩn ISO9001 và IATF16949.

Khả năng sản xuất của chúng tôi bao gồm:

Dây chuyền mài chính xác tự động
Hệ thống lắp ráp hoàn toàn tự động
Thiết bị kiểm tra tiếng ồn và độ rung
Dụng cụ kiểm tra độ tròn và độ nhám bề mặt
Hệ thống kiểm tra vòng đời và giải phóng mặt bằng

Mỗi lô vòng bi dòng SGL đều được kiểm tra toàn bộ trước khi vận chuyển để đảm bảohiệu suất và độ tin cậy nhất quán.

Ứng dụng điển hình

Vòng bi tiếp xúc góc hướng trục SGL Series lý tưởng cho các hệ thống yêu cầu điều khiển trục có độ chính xác cao và chuyển động quay ổn định, bao gồm:

Trục máy công cụ CNC
Bảng chỉ mục quay
Thiết bị tự động hóa chính xác
Máy ép phun
Hệ thống tải nặng điều khiển bằng servo
Máy mài đứng
Robot công nghiệp
Cụm truyền động tải cao

Trong môi trường sản xuất liên tục, hiệu suất trục ổn định giúp giảm thời gian ngừng hoạt động và tần suất bảo trì.

Dòng SGL so với Vòng bi lực đẩy tiêu chuẩn

Yếu tố hiệu suất	Vòng bi lực đẩy tiêu chuẩn	Vòng bi dòng SGL
Khả năng chịu tải dọc trục	Trung bình	Cao
Định vị chính xác	Tiêu chuẩn	Lớp chính xác
Ổn định tốc độ cao	Vừa phải	Tính ổn định cao
Độ cứng kết cấu	Thấp hơn	Cao hơn
Khả năng chịu nhiệt	Tổng quan	Cải thiện
Hoạt động liên tục	Trung bình	Ổn định & Tuổi thọ cao

Điều kiện hoạt động được đề xuất

Dòng SGL được khuyên dùng cho:

Hoạt động công nghiệp liên tục
Hệ thống tải trọng trục cao
Thiết bị định vị chính xác
Yêu cầu độ rung thấp
Các ứng dụng khởi động-dừng thường xuyên

Đối với môi trường khắc nghiệt (bụi, độ ẩm, nhiệt độ cao), cấu hình bôi trơn và bịt kín phải phù hợp với điều kiện vận hành.

OEM & Khả năng cung cấp toàn cầu

Vòng bi BMT hỗ trợ OEM lâu dài và hợp tác xuất khẩu trên khắp Châu Âu, Đông Nam Á, Nam Mỹ và Trung Đông.

Chúng tôi cung cấp:

Tùy chỉnh OEM
Đánh dấu bằng laser
Ghi nhãn & đóng gói riêng
Điều chỉnh thông số kỹ thuật
Cung cấp sản xuất số lượng lớn

Trọng tâm của chúng tôi không chỉ là hiệu quả chi phí mà cònsự ổn định lâu dài, nhất quán và độ tin cậy hoạt độngcho người sử dụng công nghiệp.
