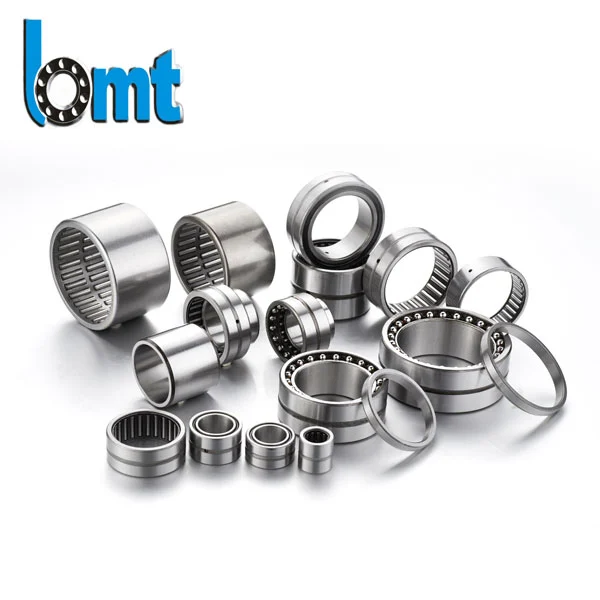

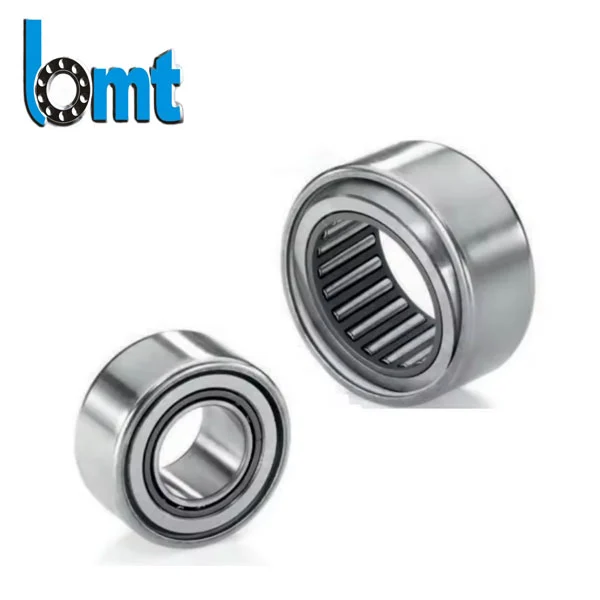

Căn chỉnh vòng bi lăn kim
Là nhà sản xuất Vòng bi kim căn chỉnh đáng tin cậy ở Trung Quốc, BMT đã thiết kế những vòng bi này để giải quyết vấn đề lệch trục ngay từ đầu. Con lăn kim + thiết kế vòng ngoài căn chỉnh hoàn hảo cho máy dệt, băng tải và bất kỳ thiết bị nào dễ bị lệch trục—tạm biệt những cơn đau đầu về căn chỉnh!
Thông số sản phẩm
| chỉ định | Đường kính lỗ khoan (mm) | Lỗ lăn kim (mm) | Đường kính ngoài (mm) | Chiều rộng (mm) | Xếp hạng tải động (kN) | Tốc độ giới hạn (r/min) |
| PNA 17/35 | 17 | - | 35 | 16 | 13.2 | 22.000 |
| PNA 25/47 | 25 | - | 47 | 20 | 22.9 | 15.000 |
| PNA 30/52 | 30 | - | 52 | 20 | 24.6 | 13.000 |
| RPNA ngày 28/15 | - | 15 | 28 | 12 | 7.37 | 28.000 |
| RPNA 20/35 | - | 20 | 35 | 16 | 13.2 | 22.000 |
| PNA 22/44 | 22 | - | 44 | 20 | 22 | 16.000 |
| PNA 35/55 | 35 | - | 55 | 20 | 26.4 | 11.000 |
| PNA 40/62 | 40 | - | 62 | 20 | 27.5 | 10.000 |
| RPNA 25/42 | - | 25 | 42 | 20 | 19 | 18.000 |
| RPNA 30/47 | - | 30 | 47 | 20 | 22.9 | 15.000 |
| PNA 20/42 | 20 | - | 42 | 20 | 19 | 18.000 |
| RPNA 35/52 | - | 35 | 52 | 20 | 24.6 | 13.000 |
| RPNA 40/55 | - | 40 | 55 | 20 | 26.4 | 11.000 |
| RPNA 45/62 | - | 45 | 62 | 20 | 27.5 | 10.000 |
| PNA 28/12 | 12 | - | 28 | 12 | 7.37 | 28.000 |
| PNA 15/32 | 15 | - | 32 | 16 | 12.8 | 24.000 |
| RPNA 18/32 | - | 18 | 32 | 16 | 12.8 | 24.000 |
Thông số kỹ thuật

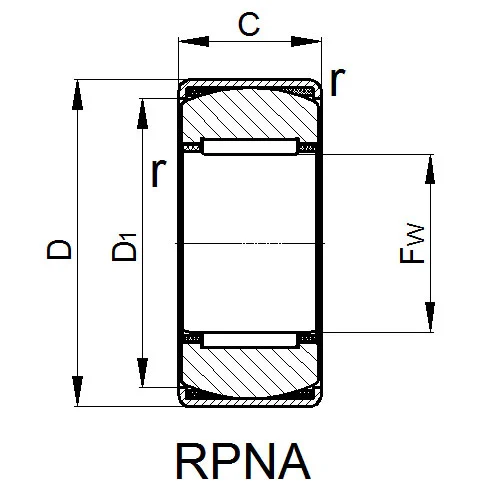

| Các mẫu vòng bi lăn kim thẳng hàng điển hình | |||
| chỉ định | Kích thước (mm) | Xếp hạng tải cơ bản (kN) | Kịch bản ứng dụng |
| RPNA ngày 28/15 | Fw=15, D=28, C=12±0,5, D1=24,5, r min.=0,8 | dyn. Cr=6,9, thống kê. Cor=7,9 | Hộp số nhỏ, máy bơm |
| RPNA 18/32 | Fw=18, D=32, C=16±0,5, D1=27, r min.=1,8 | dyn. Cr=12,5, thống kê. Cor=16,2 | Máy dệt, băng tải |
| RPNA 20/35 | Fw=20, D=35, C=16±0,5, D1=30,5, r min.=2,8 | dyn. Cr=13, thống kê. Cor=17,5 | Thiết bị nông nghiệp |
| RPNA 25/42 | Fw=25, D=42, C=20±0,5, D1=36,5, r min.=3,8 | dyn. Cr=18,8, thống kê. Cor=30,5 | Máy công cụ, máy nén |
| RPNA 28/44 | Fw=28, D=44, C=20±0,5, D1=38,5, r min.=4,8 | dyn. Cr=22, thống kê. Cor=34 | Máy in |
| RPNA 30/47 | Fw=30, D=47, C=20±0,5, D1=42, r min.=5,8 | dyn. Cr=22,6, thống kê. Cor=36 | Quạt, máy thổi |
| RPNA 35/52 | Fw=35, D=52, C=20±0,5, D1=47,5, r min.=6,8 | dyn. Cr=24,3, thống kê. Cor=41,5 | Máy móc xây dựng |
| RPNA 40/55 | Fw=40, D=55, C=20±0,5, D1=50,5, r min.=7,8 | dyn. Cr=26, thống kê. Cor=47 | Hệ thống xử lý vật liệu |
| RPNA 45/62 | Fw=45, D=62, C=20±0,5, D1=58, r min.=8,8 | dyn. Cr=27,5, thống kê. Cor=53 | Băng tải hạng nặng |

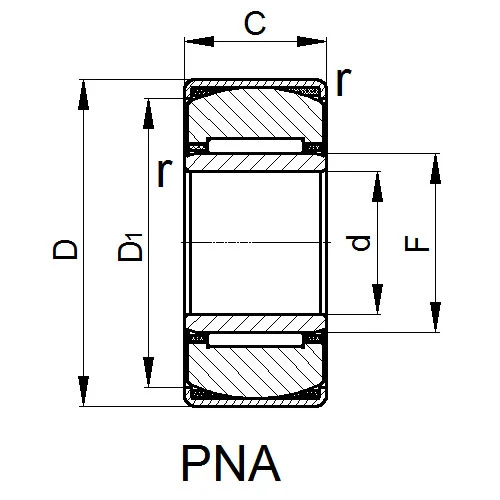

| PNA 28/12 | d=12, F=15, D=28, C=12±0,5, B=12, D1=24,5, r min.=0,8, r1 min.=0,3, s min.=0,5 | dyn. Cr=6,9, thống kê. Cor=7,9 | Động cơ nhỏ, dụng cụ chính xác |
| PNA 15/32 | d=15, F=18, D=32, C=16±0,5, B=16, D1=27, r min.=0,8, r1 min.=0,3, s min.=0,5 | dyn. Cr=12,5, thống kê. Cor=16,2 | Trục dệt |
| PNA 17/35 | d=17, F=20, D=35, C=16±0,5, B=16, D1=30,5, r min.=0,8, r1 min.=0,3, s min.=0,5 | dyn. Cr=13, thống kê. Cor=17,5 | Máy đóng gói |
| PNA 20/42 | d=20, F=25, D=42, C=20±0,5, B=20, D1=36,5, r min.=0,8, r1 min.=0,3, s min.=0,5 | dyn. Cr=18,8, thống kê. Cor=30,5 | Phụ kiện ô tô |
| PNA 22/44 | d=22, F=28, D=44, C=20±0,5, B=20, D1=38,5, r min.=0,8, r1 min.=0,3, s min.=0,5 | dyn. Cr=22, thống kê. Cor=34 | Máy bơm thủy lực |
| PNA 25/47 | d=25, F=30, D=47, C=20±0,5, B=20, D1=42, r min.=0,8, r1 min.=0,3, s min.=0,5 | dyn. Cr=22,6, thống kê. Cor=36 | Dụng cụ khí nén |
| PNA 30/52 | d=30, F=35, D=52, C=20±0,5, B=20, D1=47,5, r min.=0,8, r1 min.=0,3, s min.=0,5 | dyn. Cr=24,3, thống kê. Cor=41,5 | Thiết bị khai thác mỏ |
| PNA 35/55 | d=35, F=40, D=55, C=20±0,5, B=20, D1=50,5, r min.=0,8, r1 min.=0,3, s min.=0,5 | dyn. Cr=26, thống kê. Cor=47 | Hệ thống phụ trợ hàng hải |
| PNA 40/62 | d=40, F=45, D=62, C=20±0,5, B=20, D1=58, r min.=0,8, r1 min.=0,3, s min.=0,5 | dyn. Cr=27,5, thống kê. Cor=53 | Máy trộn công nghiệp |
Tại sao vòng bi này nổi bật?

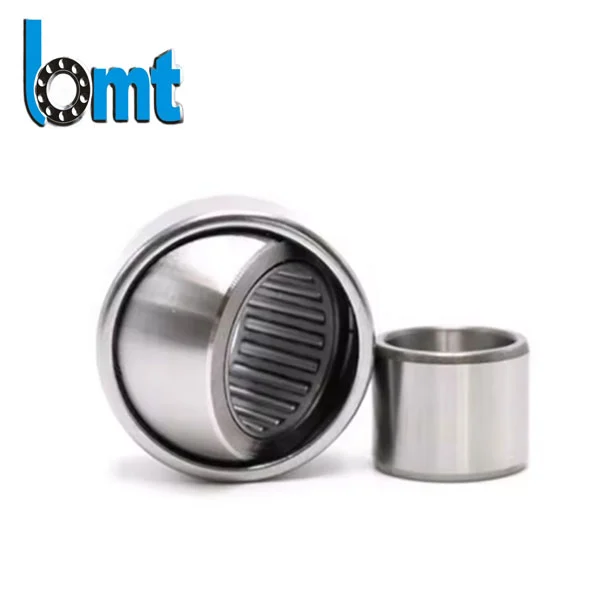

• Phép thuật tự điều chỉnh: Vòng ngoài hình cầu tự động điều chỉnh độ lệch trục lên đến 3°. Ngay cả khi việc lắp đặt không đúng cách hoặc rung động làm cho trục di chuyển, Vòng bi lăn kim căn chỉnh sẽ vẫn ở mức cân bằng, loại bỏ nhu cầu ngừng hoạt động để căn chỉnh lại.
• Cứng & Bền lâu: Được làm bằng thép GCr15 được tôi luyện theo HRC 60-64, với các rãnh được đánh bóng. Một nhà máy dệt sử dụng mô hình PNA 25/47 của chúng tôi đã kéo dài chu kỳ thay thế lên một lần mỗi năm, giảm đáng kể chi phí bảo trì. Sau khi một nhà máy dệt sử dụng mô hình PNA 25/47 của chúng tôi, nhà máy đã kéo dài chu kỳ thay thế lên mỗi năm một lần, giảm đáng kể chi phí bảo trì.
Làm thế nào để chúng tôi đảm bảo chất lượng?
1. Kiểm tra vật liệu nghiêm ngặt: Chúng tôi kiểm tra độ cứng của từng loại thép. Nếu nó giảm xuống dưới HRC 60, chúng tôi sẽ từ chối ngay.
2. Gia công chính xác: Với máy mài CNC, chúng tôi giữ độ tròn của mương trong khoảng 0,003mm—chỉ bằng 1/20 chiều rộng của sợi tóc người.
3. Thử nghiệm 100% tại nhà máy: Mỗi vòng bi sẽ được kiểm tra bằng cách vận hành dưới 120% tải trọng định mức trong 48 giờ; vòng bi có độ rung vượt quá 1,5 mm/s sẽ bị loại bỏ.
Mẹo cài đặt và bảo trì
• Giữ kín: Mặc dù việc căn chỉnh vòng bi lăn kim là tự sắp xếp, hãy sử dụng một thước đo để căn chỉnh vòng bi trong khoảng 3° để tối đa hóa tuổi thọ sử dụng.
• Bôi trơn đúng thời gian: Cần bôi lại mỡ bôi trơn sau mỗi 1.000 giờ và nên sử dụng mỡ bôi trơn ở nhiệt độ cao khi vận hành vào mùa hè.
• Nghe & Cảm nhận: Khi xảy ra tiếng ồn bất thường hoặc quá nhiệt, điều đó có thể cho thấy vòng bi bị quá tải hoặc bị lệch trục quá mức—hãy dừng máy ngay lập tức để kiểm tra.
Bạn đã sẵn sàng trải nghiệm vòng bi lăn kim căn chỉnh của chúng tôi chưa? Liên hệ với chúng tôi để lấy mẫu hoặc cho chúng tôi biết chi tiết thiết bị của bạn. Chúng tôi sẽ đề xuất mô hình phù hợp nhất cho bạn, khiến việc lệch trục trở thành quá khứ!
