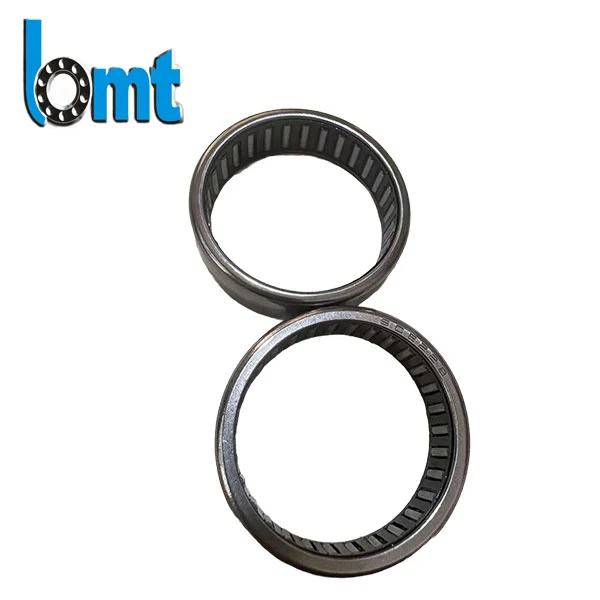

Vòng bi lăn kim dạng cốc rút
Vòng bi kim dạng cốc rút là bộ phận được thiết kế chính xác, được sử dụng để xử lý tải trọng hướng tâm cao trong không gian nhỏ gọn. Một bộ con lăn kim hoàn chỉnh, bao gồm vòng ngoài có thành mỏng (gọi là cốc rút) và đôi khi là vòng trong (tùy theo thiết kế). Ô tô, máy móc công nghiệp và các ứng dụng khác cần khả năng chịu tải cao trong không gian nhỏ bé sẽ sử dụng rộng rãi chúng.
Công ty BMT chuyên sản xuất Vòng bi kim dạng cốc rút đặc biệt, đảm bảo tuổi thọ, hiệu quả và hiệu suất vượt trội trong môi trường đầy thách thức. Vòng bi mà Công ty BMT sản xuất tuân thủ công nghệ sản xuất tiên tiến và kiểm soát chất lượng nghiêm ngặt, cung cấp vòng bi tuân thủ các tiêu chuẩn ngành toàn cầu.
Thông số kỹ thuật
| KÍCH THƯỚC (mm) | Đánh giá tải cơ bản | |||||
| mô hình mang | Fw | D | C –0,3 | r phút. | Tải trọng cơ bản Cr KN | Tải trọng cơ bản Cor KN |
| HK0408 | 4 | 8 | 8 | 0.3 | 1.69 | 1.24 |
| HK0509 | 5 | 9 | 9 | 0.4 | 2.28 | 1.89 |
| HK0606 | 6 | 10 | 6 | 0.4 | 1.53 | 1.16 |
| HK0608 | 6 | 10 | 8 | 0.4 | 1.93 | 1.57 |
| HK0609 | 6 | 10 | 9 | 0.4 | 2.71 | 2.47 |
| HK0709 | 7 | 11 | 9 | 0.4 | 2.95 | 2.8 |
| HK0808 | 8 | 12 | 8 | 0.4 | 2.61 | 2.47 |
| HK0810 | 8 | 12 | 10 | 0.4 | 3.61 | 3.75 |
| HK0908 | 9 | 13 | 8 | 0.4 | 3.37 | 3.56 |
| HK0910 | 9 | 13 | 10 | 0.4 | 4.04 | 4.42 |
| HK0912 | 9 | 13 | 12 | 0.4 | 5.04 | 5.99 |
| HK1010 | 10 | 14 | 10 | 0.4 | 4.18 | 4.85 |
| HK1012 | 10 | 14 | 12 | 0.4 | 5.23 | 6.46 |
| HK1015 | 10 | 14 | 15 | 0.4 | 6.46 | 8.36 |
| HK1210 | 12 | 16 | 10 | 0.4 | 4.7 | 5.89 |
| HK1212 | 12 | 18 | 12 | 0.8 | 6.18 | 6.94 |
| HK1312 | 13 | 19 | 12 | 0.8 | 6.46 | 7.51 |
| HK1412 | 14 | 20 | 12 | 0.8 | 6.75 | 8.08 |
| HK1512 | 15 | 21 | 12 | 0.8 | 7.51 | 8.93 |
| HK1516 | 15 | 21 | 16 | 0.8 | 9.98 | 13.68 |
| HK1522-ZW | 15 | 21 | 22 | 0.8 | 12.73 | 18.53 |
| HK1612 | 16 | 22 | 12 | 0.8 | 7.22 | 9.22 |
| HK1616 | 16 | 22 | 16 | 0.8 | 10.36 | 14.54 |
| HK1622-ZW | 16 | 22 | 22 | 0.8 | 12.45 | 18.43 |
| HK1712 | 17 | 23 | 12 | 0.8 | 7.51 | 9.79 |
| HK1812 | 18 | 24 | 12 | 0.8 | 7.7 | 10.36 |
| HK1816 | 18 | 24 | 16 | 0.8 | 11.02 | 16.44 |
| HK2010 | 20 | 26 | 10 | 0.8 | 6.08 | 7.79 |
| HK2012 | 20 | 26 | 12 | 0.8 | 8.17 | 11.5 |
| HK2016 | 20 | 26 | 16 | 0.8 | 12.07 | 19.1 |
| HK2020 | 20 | 26 | 20 | 0.8 | 14.92 | 24.7 |
| HK2030-ZW | 20 | 26 | 30 | 0.8 | 20.71 | 38 |
| HK2210 | 22 | 28 | 10 | 0.8 | 7.13 | 9.98 |
| HK2212 | 22 | 28 | 12 | 0.8 | 8.65 | 12.73 |
| HK2216 | 22 | 28 | 16 | 0.8 | 12.73 | 21 |
| HK2220 | 22 | 28 | 20 | 0.8 | 15.68 | 27.55 |
| HK2512 | 25 | 32 | 12 | 0.8 | 10.45 | 14.44 |
| HK2516 | 25 | 32 | 16 | 0.8 | 14.82 | 22.8 |
| HK2520 | 25 | 32 | 20 | 0.8 | 18.91 | 31.35 |
| HK2526 | 25 | 32 | 26 | 0.8 | 24.23 | 42.75 |
| HK2538-ZW | 25 | 32 | 38 | 0.8 | 32.3 | 62.7 |
| HK2816 | 28 | 35 | 16 | 0.8 | 15.58 | 25.18 |
| HK2820 | 28 | 35 | 20 | 0.8 | 19.86 | 34.2 |
| HK3012 | 30 | 37 | 12 | 0.8 | 11.5 | 17.29 |
| HK3016 | 30 | 37 | 16 | 0.8 | 16.34 | 27.55 |
| HK3020 | 30 | 37 | 20 | 0.8 | 20.9 | 37.53 |
| HK3022 | 30 | 37 | 22 | 0.8 | 23.56 | 43.7 |
| HK3026 | 30 | 37 | 26 | 0.8 | 26.6 | 51.3 |
| HK3038-ZW | 30 | 37 | 38 | 0.8 | 35.63 | 75.05 |
| HK3220 | 32 | 39 | 20 | 0.8 | 20.7 | 38.25 |
| HK3224 | 32 | 39 | 24 | 0.8 | 24.75 | 48.6 |
| HK3512 | 35 | 42 | 12 | 0.8 | 11.79 | 19.17 |
| HK3516 | 35 | 42 | 16 | 0.8 | 16.83 | 30.15 |
| HK3520 | 35 | 42 | 20 | 0.8 | 21.42 | 41.4 |
| HK4012 | 40 | 47 | 12 | 0.8 | 12.6 | 21.87 |
| HK4016 | 40 | 47 | 16 | 0.8 | 18 | 34.65 |
| HK4020 | 40 | 47 | 20 | 0.8 | 22.95 | 46.8 |
| HK4512 | 45 | 52 | 12 | 0.8 | 13.41 | 24.75 |
| HK4516 | 45 | 52 | 16 | 0.8 | 19.17 | 38.7 |
| HK4520 | 45 | 52 | 20 | 0.8 | 24.3 | 53.1 |
| HK5020 | 50 | 58 | 20 | 0.8 | 27.9 | 56.7 |
| HK5025 | 50 | 58 | 25 | 0.8 | 34.65 | 75.6 |
| HK5520 | 55 | 63 | 20 | 0.8 | 28.35 | 60.3 |
| HK5528 | 55 | 63 | 28 | 0.8 | 39.6 | 92.7 |
| HK6012 | 60 | 68 | 12 | 0.8 | 15.66 | 28.8 |
| HK6020 | 60 | 68 | 20 | 0.8 | 30.15 | 67.5 |
| HK6032 | 60 | 68 | 32 | 0.8 | 47.7 | 121.5 |
Đặc tính sản phẩm
Thiết kế nhỏ gọn: Cốc ngoài có thành mỏng giúp tiết kiệm không gian lắp đặt hơn.
Khả năng chịu tải cao: Con lăn kim cung cấp khả năng hỗ trợ tải xuyên tâm tuyệt vời.
Tính linh hoạt: Nó có thể được trang bị có hoặc không có vòng trong để đáp ứng các ứng dụng khác nhau.
Ma sát thấp: Việc căn chỉnh con lăn được tối ưu hóa giúp giảm tổn thất năng lượng.
Kỹ thuật chính xác: Đảm bảo vận hành trơn tru, đảm bảo tuổi thọ dài hơn.
Điểm bán hàng chính
Độ bền tuyệt vời: Được làm bằng thép cao cấp, giữ tuổi thọ dài hơn.
Tiết kiệm chi phí: Thiết kế hiệu quả giúp giảm thiểu việc sử dụng vật liệu mà không làm mất đi chức năng của nó.
Khả năng tương thích rộng: Phù hợp cho tất cả các loại sử dụng ô tô và công nghiệp.
Các tùy chọn để tùy chỉnh: Công ty BMT cung cấp các gói giải pháp vượt trội, được thiết kế để đáp ứng nhu cầu cụ thể của khách hàng cá nhân.
Nhà cung cấp đáng tin cậy: Công ty BMT đảm bảo giao hàng nhanh chóng và kịp thời, hỗ trợ sau mua hàng hạng nhất.
Ứng dụng vòng bi
Công dụng của Vòng bi kim dạng cốc rút bao gồm:
Ô tô: hệ thống lái, hộp số và hộp số.
Máy móc công nghiệp: Máy in, thiết bị dệt và băng tải.
Thiết bị nông nghiệp: Máy kéo và máy gặt.
Máy bơm và động cơ điện: Các bộ phận quay với tốc độ cao.
Thiết bị gia dụng: Dụng cụ điện và máy giặt.
Đảm bảo chất lượng
BMT nhấn mạnh vào các quy trình kiểm soát chất lượng nghiêm ngặt, bao gồm:
Kiểm tra vật liệu: Để tăng cường độ bền, hãy sử dụng thép crom có hàm lượng carbon cao.
Gia công chính xác: Độ chính xác về kích thước được đảm bảo bằng công nghệ CNC tiên tiến.
Kiểm tra toàn diện: Hiệu suất quay, khả năng chống mỏi và kiểm tra khả năng chịu tải.
Chứng chỉ chuyên môn: BMT phù hợp với tiêu chuẩn ISO 9001, đảm bảo độ tin cậy và tính nhất quán.
Mối quan tâm của khách hàng
Các vấn đề thường gặp về Vòng bi kim Drawn Cup:
Hỏi: Làm cách nào để chọn vòng bi phù hợp cho ứng dụng của tôi?
Trả lời: Xem xét về khả năng chịu tải, tốc độ và điều kiện môi trường của máy. Công ty BMT cung cấp hỗ trợ kỹ thuật cho việc lựa chọn.
Hỏi: Cần bôi trơn những gì?
A: Bôi trơn bằng mỡ hoặc dầu, tùy thuộc vào điều kiện hoạt động hoặc môi trường.
Hỏi: Những vòng bi này có thể chịu được tải trọng dọc trục không?
A: Được thiết kế chủ yếu cho tải trọng xuyên tâm; Khả năng chịu tải dọc trục bị hạn chế.
Thông số kỹ thuật
10 Vòng bi kim dạng cốc rút liên tục của Công ty BMT được liệt kê trong bảng dưới đây:
Số vòng bi Kích thước chính (mm) (d×D×H) Định mức tải trọng động (kN) Định mức tải trọng tĩnh (kN)
| NK 12/5 | 5×12×12 | 5.8 | 6.2 |
| NK 16/6 | 6×16×16 | 8.3 | 9.0 |
| NK 18/7 | 7×18×18 | 10.5 | 11.2 |
| NK 20/8 | 8×20×20 | 12.1 | 13.0 |
| NK 22/10 | 10×22×22 | 14.6 | 16.0 |
| NK 25/12 | 12×25×25 | 17.2 | 19.5 |
| 30/15 NK | 15×30×30 | 22.0 | 24.8 |
| NK 17/35 | 17×35×35 | 28.5 | 32.0 |
| NK 20/40 | 20×40×40 | 35.0 | 39.5 |
| NK 25/47 | 25×47×47 | 42.5 | 48.0 |
Ưu điểm sản phẩm
Hiệu quả không gian: Thích hợp cho các ứng dụng hạn chế không gian xuyên tâm.
Hiệu suất cao: Được tối ưu hóa cho các hoạt động nặng nhọc đòi hỏi khắt khe.
Giảm bảo trì: Sử dụng lâu dài với nhu cầu bôi trơn tối thiểu.
Tiết kiệm chi phí: Thiết kế hiệu quả giúp giảm chi phí vận hành.
Hướng dẫn để đạt hiệu suất tối ưu
Cài đặt đúng: Đảm bảo căn chỉnh chính xác tránh tải sai.
Bôi trơn đầy đủ: Sử dụng mỡ/dầu được khuyến nghị đặc biệt để vận hành trơn tru hơn.
Kiểm tra thường xuyên: Kiểm tra độ mòn và nhiễm bẩn định kỳ.
Tránh quá tải: Giữ trong mức tải trọng động/tĩnh được chỉ định.
Làm thế nào để liên hệ với chúng tôi?
Vòng bi kim cốc của Công ty BMT mang đến sự kết hợp tuyệt vời giữa thiết kế nhỏ gọn, khả năng chịu tải cao và độ bền. Cho dù trong ứng dụng ô tô hay công nghiệp, những vòng bi này có thể mang lại hiệu suất đáng tin cậy trong điều kiện khắc nghiệt. Dựa vào việc kiểm tra chất lượng nghiêm ngặt và dịch vụ lấy khách hàng làm trung tâm, Công ty BMT đã trở thành nhà cung cấp đáng tin cậy trong ngành vòng bi.
Để biết thêm chi tiết hoặc giải pháp tùy chỉnh, vui lòng liên hệ với công ty BMT và nâng cao hiệu suất máy móc của bạn với Vòng bi kim dạng cốc rút cao cấp!
