Loại vòng bi lăn hình trụ nào phù hợp nhất cho ứng dụng công nghiệp của bạn

Vòng bi lăn hình trụđược công nhận rộng rãi nhờ khả năng chịu tải xuyên tâm đặc biệt, độ cứng cao và phù hợp với môi trường công nghiệp đòi hỏi khắt khe. Tuy nhiên, việc lựa chọn loại ổ lăn trụ phù hợp không phải lúc nào cũng đơn giản. Với nhiều thiết kế như dòng NU, NJ, NUP, N và NF, mỗi dòng mang lại những lợi thế về cấu trúc và hiệu suất độc đáo, việc chọn ổ trục tối ưu đòi hỏi sự hiểu biết rõ ràng về các điều kiện ứng dụng.

Hướng dẫn chuyên sâu này khám phá các nguyên tắc làm việc, loại kết cấu, đặc tính hiệu suất và ứng dụng trong thế giới thực của vòng bi trụ. Đến cuối bài viết này, bạn sẽ có thể tự tin xác định loại ổ lăn hình trụ nào phù hợp nhất với nhu cầu công nghiệp cụ thể của mình.

Mục lục

• Vòng bi lăn hình trụ là gì?
• Vòng bi lăn hình trụ hoạt động như thế nào?
• Ưu điểm chính của vòng bi lăn hình trụ
• Giải thích các loại vòng bi lăn hình trụ chính
• Bảng so sánh các loại ổ lăn hình trụ
• Ứng dụng công nghiệp
• Cách chọn vòng bi lăn hình trụ phù hợp
• Những cân nhắc về tuổi thọ bảo trì và dịch vụ
• Câu hỏi thường gặp

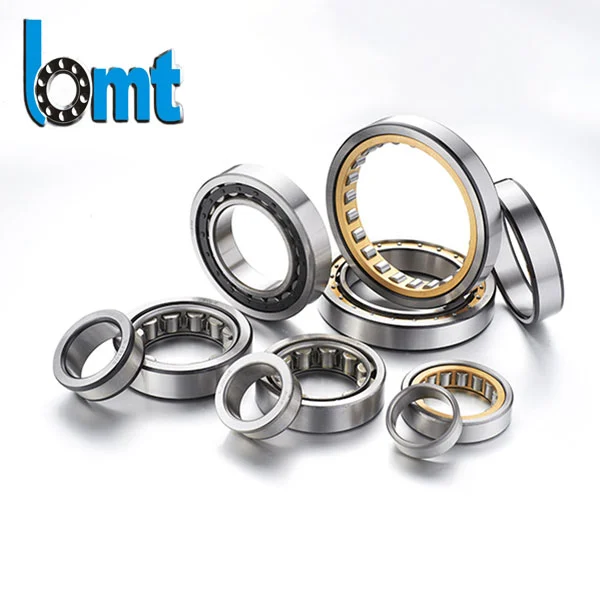

Vòng bi lăn hình trụ là gì?

Vòng bi lăn hình trụ là vòng bi con lăn sử dụng con lăn hình trụ thay vì bi để duy trì sự tách biệt giữa các bộ phận chuyển động. Không giống như vòng bi tiếp xúc điểm với mương, con lăn hình trụ tiếp xúc với đường thẳng, cho phép chúng hỗ trợ tải trọng hướng tâm cao hơn đáng kể.

Những vòng bi này thường được sử dụng trong các máy móc hạng nặng đòi hỏi khả năng chịu tải cao, độ cứng và độ tin cậy vận hành. Các công ty nhưBMTthiết kế vòng bi trụ đáp ứng nhu cầu khắt khe của các ngành công nghiệp như sản xuất thép, khai thác mỏ, phát điện và hộp số công nghiệp.

Vòng bi lăn hình trụ hoạt động như thế nào?

Nguyên lý làm việc của ổ đũa trụ dựa trên chuyển động lăn chứ không phải ma sát trượt. Các con lăn hình trụ được dẫn hướng giữa mương bên trong và bên ngoài, phân bổ tải trọng đều trên bề mặt ổ trục.

• Tải trọng xuyên tâm được truyền qua tiếp điểm đường dây
• Giảm ma sát cải thiện hiệu quả năng lượng
• Độ cứng cao giảm thiểu độ lệch trục

Một số thiết kế cho phép dịch chuyển dọc trục, khiến chúng trở nên lý tưởng cho các ứng dụng xảy ra hiện tượng giãn nở nhiệt của trục.

Ưu điểm chính của vòng bi lăn hình trụ

• Khả năng chịu tải xuyên tâm cao– Lý tưởng cho máy móc hạng nặng
• Khả năng tốc độ cao- Thích hợp cho tốc độ quay cao
• Ma sát thấp– Giảm sinh nhiệt
• Thiết kế mô-đun– Dễ dàng lắp đặt và tháo dỡ
• Tuổi thọ dài– Khi được bôi trơn và căn chỉnh đúng cách

Giải thích các loại vòng bi lăn hình trụ chính

Vòng bi lăn hình trụ loại NU

Vòng bi loại NU có hai gân ở vòng ngoài và không có gân ở vòng trong. Thiết kế này cho phép dịch chuyển dọc trục theo cả hai hướng, phù hợp với các vị trí ổ trục nổi.

Vòng bi lăn hình trụ loại NJ

Vòng bi NJ có hai gân ở vòng ngoài và một gân ở vòng trong, cho phép chúng chịu tải trọng trục hạn chế theo một hướng.

Vòng bi lăn hình trụ loại NUP

Vòng bi NUP bao gồm một gân lỏng bổ sung, cho phép chúng định vị trục theo cả hai hướng trong khi vẫn chịu được tải trọng hướng tâm nặng.

Vòng bi lăn hình trụ loại N

Vòng bi loại N có hai gân ở vòng trong và không có gân ở vòng ngoài, cho phép dịch chuyển dọc trục tương tự như loại NU nhưng có cấu hình lắp đặt khác.

Vòng bi lăn hình trụ loại NF

Vòng bi NF có thể chịu tải dọc trục theo một hướng do cấu hình sườn của chúng, thường được sử dụng trong các ứng dụng hộp số và động cơ.

Bảng so sánh các loại ổ lăn hình trụ

Ứng dụng công nghiệp

Vòng bi lăn hình trụ được sử dụng rộng rãi trong nhiều ngành công nghiệp khác nhau nhờ độ bền và khả năng thích ứng của chúng:

• Nhà máy cán thép
• Thiết bị khai thác mỏ và xây dựng
• Tua bin gió
• Hộp số công nghiệp
• Động cơ điện và máy phát điện

Ví dụ, trong các nhà máy thép, vòng bi lăn hình trụ xử lý tải trọng cực lớn và điều kiện va đập trong khi vẫn duy trì sự ổn định về kích thước.

Cách chọn vòng bi lăn hình trụ phù hợp

Khi lựa chọn vòng bi lăn hình trụ, hãy xem xét các yếu tố sau:

1. Yêu cầu tải trọng hướng tâm và hướng trục
2. Tốc độ vận hành
3. Bố trí lắp đặt (cố định hoặc nổi)
4. Phương pháp bôi trơn
5. Nhiệt độ hoạt động

Làm việc với các nhà sản xuất có kinh nghiệm nhưBMTđảm bảo rằng lựa chọn vòng bi của bạn được tối ưu hóa về hiệu suất, độ tin cậy và hiệu quả chi phí.

Những cân nhắc về tuổi thọ bảo trì và dịch vụ

Bảo trì đúng cách giúp kéo dài đáng kể tuổi thọ của ổ trục. Các phương pháp hay nhất chính bao gồm:

• Sử dụng chất bôi trơn thích hợp
• Ngăn ngừa ô nhiễm
• Đảm bảo lắp đặt và căn chỉnh chính xác
• Theo dõi độ rung và nhiệt độ

Kiểm tra thường xuyên giúp xác định sớm các dấu hiệu mệt mỏi hoặc hao mòn, ngăn ngừa thời gian ngừng hoạt động tốn kém.

Câu hỏi thường gặp

Vòng bi trụ có chịu được tải trọng dọc trục không?

Một số loại, chẳng hạn như vòng bi NJ và NUP, có thể chịu tải trọng trục hạn chế tùy thuộc vào cấu hình sườn của chúng.

Vòng bi trụ có tốt hơn vòng bi không?

Đối với các ứng dụng có tải trọng hướng tâm cao và độ cứng cao, vòng bi trụ thường vượt trội hơn vòng bi.

Ngành công nghiệp nào sử dụng vòng bi trụ đáng chú ý nhất?

Thép, khai thác mỏ, sản xuất điện và sản xuất công nghiệp nặng phụ thuộc rất nhiều vào vòng bi trụ.

Làm cách nào để kéo dài tuổi thọ của vòng bi trụ?

Bôi trơn đúng cách, lắp đặt đúng cách và bảo trì thường xuyên là những cách hiệu quả nhất để tối đa hóa tuổi thọ vòng bi.

Phần kết luận

Chọn vòng bi trụ phù hợp là một quyết định quan trọng ảnh hưởng trực tiếp đến độ tin cậy và hiệu suất của máy. Bằng cách hiểu được sự khác biệt giữa các loại ổ trục, khả năng chịu tải và yêu cầu ứng dụng, bạn có thể đảm bảo hoạt động tối ưu và độ bền lâu dài.

Nếu bạn đang tìm kiếm vòng bi trụ chất lượng cao được thiết kế cho các ứng dụng công nghiệp đòi hỏi khắt khe,BMTcung cấp các giải pháp chuyên nghiệp và hỗ trợ kỹ thuật. Hãy thoải máiliên hệ với chúng tôingay hôm nay để thảo luận về yêu cầu của bạn và tìm phương hướng phù hợp cho dự án của bạn.
