Con lăn theo dõi loại ách

Con lăn ray loại ách là vòng bi chuyên dụng có vỏ hình ách, được thiết kế để chuyển động theo quỹ đạo hoặc hỗ trợ tuyến tính trong hệ thống đường ray. Chúng được ứng dụng rộng rãi trong máy đóng gói, tự động hóa công nghiệp và thiết bị xử lý vật liệu. Vòng ngoài quay có bề mặt dạng hình nón hoặc hình trụ, kết hợp với các bộ phận lăn bên trong, cho phép chúng chịu được tải trọng hướng tâm và lực đẩy dọc trục không thường xuyên trong các loại môi trường hoạt động khác nhau.

Gửi yêu cầu

Mô tả Sản phẩm

Sản phẩm này được làm bằng gì

Con lăn rãnh loại ách bao gồm một ách hình chữ U (có lỗ lắp để lắp cố định), một vòng ngoài quay quanh trục trung tâm và các bộ phận lăn — thường là con lăn kim. Hầu hết các mô hình đều bao gồm các vòng đệm để ngăn chặn sự xâm nhập của bụi bẩn, mảnh vụn hoặc nước, điều này có lợi cho cả môi trường trong nhà và ngoài trời.

Ách thường được làm bằng thép rèn, được xử lý để tăng cường độ kết cấu và vòng ngoài được làm cứng để chịu mài mòn khi tiếp xúc với ray dẫn hướng hoặc đường ray. Dựa trên quan sát thực tế, thiết kế này cho phép lắp đặt ổn định và đạt hiệu suất ổn định trong các ứng dụng mà các bộ phận di chuyển dọc theo các đường dẫn được xác định trước.

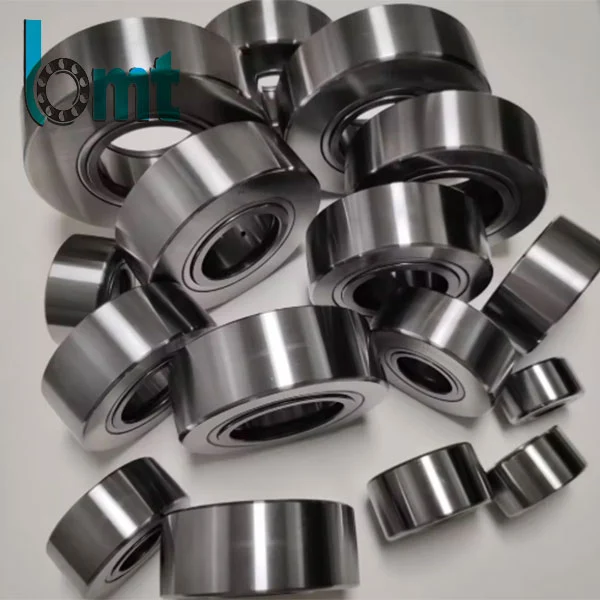

Yoke Type Track Rollers

Thông số kỹ thuật

		Con lăn theo dõi loại ách: Serise LR
	Kích thước (mm)				Xếp hạng tải cơ bản
chỉ định	D	d	C	rmin.	dyn. Cr và KN	thống kê. Cor w KN
LR50/5NPPU	17	5	7	0.2	1.69	0.94
LR50/6NPPU	19	6	9	0.3	2.7	1.37
LR50/7NPPU	22	7	10	0.3	3.3	1.7
LR50/8NPPU	24	8	11	0.3	4.3	2.39
LR5000 KDD	28	10	12	0.3	4.75	2.85
LR5000 KDDU	28	10	12	0.3	4.75	2.85
LR5000 NPP	28	10	12	0.3	4.75	2.85
NPPU LR5000	28	10	12	0.3	4.75	2.85
LR5001 KDD	30	12	12	0.3	5.1	3.1
LR5001 KDDU	30	12	12	0.3	5.1	3.1
LR5001 NPP	30	12	12	0.3	5.1	3.1
LR5001NPPU	30	12	12	0.3	5.1	3.1
LR5200 KDD	32	10	14	0.6	6.8	4.1
LR5200 KDDU	32	10	14	0.6	6.8	4.1
LR5200 NPP	32	10	14	0.6	6.8	4.1
LR5200NPPU	32	10	14	0.6	6.8	4.1
LR5002 KDD	35	15	13	0.3	6.5	4.15
LR5002 KDDU	35	15	13	0.3	6.5	4.15
LR5002 NPP	35	15	13	0.3	6.5	4.15
NPPU LR5002	35	15	13	0.3	6.5	4.15
LR5201 KDD	35	12	15.9	0.6	8.7	5.2
LR5201 KDDU	35	12	15.9	0.6	8.7	5.2
LR5201 NPP	35	12	15.9	0.6	8.7	5.2
NPPU LR5201	35	12	15.9	0.6	8.7	5.2
LR5003 KDD	40	17	14	0.3	7.8	5.3
LR5003 KDDU	40	17	14	0.3	7.8	5.3
LR5003 NPP	40	17	14	0.3	7.8	5.3
NPPU LR5003	40	17	14	0.3	7.8	5.3
LR5202 KDD	40	15	15.9	0.6	10	6.3
LR5202 KDDU	40	15	15.9	0.6	10	6.3
LR5202 NPP	40	15	15.9	0.6	10	6.3
LZ5202 NPpu	40	15	15.9	0.6	10	6.3
LR5004 KDD	47	20	16	0.6	11.7	7.7
LR5004 KDDU	47	20	16	0.6	11.7	7.7
LR5004 NPPD	47	20	16	0.6	11.7	7.7
NPPU LR5004	47	20	16	0.6	11.7	7.7
LR5203 KDD	47	17	17.5	0.6	12.8	8.4
LR5203 KDDU	47	17	17.5	0.6	12.8	8.4
LR5203 NPP	47	17	17.5	0.6	12.8	8.4
Lr5203 NPpu	47	17	17.5	0.6	12.8	8.4
LR5005 KDD	52	25	16	0.6	11.8	8.2
LR5005 KDDU	52	25	16	0.6	11.8	8.2
LR5005 NPP	52	25	16	0.6	11.8	8.2
LR5005NPPU	52	25	16	0.6	11.8	8.2
LR5204 KDD	52	20	20.6	1	16.1	10.7
LR5204 KDDU	52	20	20.6	1	16.1	10.7
LR5204 NPP	52	20	20.6	1	16.1	10.7
LR5204NPPU	52	20	20.6	1	16.1	10.7
LR5303 KDD	52	17	22.2	1	17.5	11.3
LR5303 KDDU	52	17	22.2	1	17.5	11.3
LR5303 NPP	52	17	22.2	1	17.5	11.3
NPPU LR5303	52	17	22.2	1	17.5	11.3
LR5006 KDD	62	30	19	1	16.1	11.9
LR5006 KDDU	62	30	19	1	16.1	11.9
LR5006 NPP	62	30	19	1	16.1	11.9
LR5006NPPU	62	30	19	1	16.1	11.9
LR5205 KDD	62	25	20.6	1	18.8	13.2
LR5205 KDDU	62	25	20.6	1	18.8	13.2
LR5205 NPP	62	25	20.6	1	18.8	13.2
LZ5205 nprp	62	25	20.6	1	18.8	13.2
LR5304 KDD	62	20	22.2	1.1	21.5	14.8
LR5304 KDDU	62	20	22.2	1.1	21.5	14.8
LR5304 NPP	62	20	22.2	1.1	21.5	14.8
NPPU LR5304	62	20	22.2	1.1	21.5	14.8
LR5007 KDD	68	35	20	1	17.8	13.3
LR5007 KDDU	68	35	20	1	17.8	13.3
LR5007 NPP	68	35	20	1	17.8	13.3
LR5007NPPU	68	35	20	1	17.8	13.3
LR5206 KDD	72	30	23.8	1	25	18
LR5206 KDDU	72	30	23.8	1	25	18
LR5206 NPP	72	30	23.8	1	25	18
LR5206NPPU	72	30	23.8	1	25	18
LR5305 KDD	72	25	25.4	1.1	28	19.9
LR5305 KDDU	72	25	25.4	1.1	28	19.9
LR5305 NPP	72	25	25.4	1.1	28	19.9
NPPU LR5305	72	25	25.4	1.1	28	19.9
LR5207 KDD	80	35	27	1.1	31	22.8
LR5207 KDDU	80	35	27	1.1	31	22.8
LR5207 NPP	80	35	27	1.1	31	22.8
NPU Lr5207	80	35	27	1.1	31	22.8
LR5306 KDD	80	30	30.2	1.1	35.5	25.5
LR5306 KDDU	80	30	30.2	1.1	35.5	25.5
LR5306 NPP	80	30	30.2	1.1	35.5	25.5
Lr5306 nppu	80	30	30.2	1.1	35.5	25.5
LR5208 KDD	85	40	30.2	1.1	35	26
LR5208 KDDU	85	40	30.2	1.1	35	26
LR5208 NPP	85	40	30.2	1.1	35	26
NPPU LR5208	85	40	30.2	1.1	35	26
LR5307 KDD	90	35	34.9	1.5	44	32.5
LR5307 KDDU	90	35	34.9	1.5	44	32.5
LR5307 NPP	90	35	34.9	1.5	44	32.5
Lr5307 nppu	90	35	34.9	1.5	44	32.5
LR5308 KDD	100	40	36.5	1.5	54	40.5
LR5308 KDDU	100	40	36.5	1.5	54	40.5
LR5308 NPP	100	40	36.5	1.5	54	40.5
Lr5308 nppu	100	40	36.5	1.5	54	40.5

Con lăn theo dõi loại ách:
NATV, NATR
	Kích thước (mm)
người mẫu	d	d2	D	B	C
NATV 5 PP	5	12	16	12	11
NATR 5 PP	5	12	16	12	11
NATV 6 PP	6	14	19	12	11
NATR 6 PP	6	14	19	12	11
NATV 8 PP	8	19	24	15	14
NATR 8 PP	8	19	24	15	14
NATV 10 PP	10	23	30	15	14
NATR 10 PP	10	23	30	15	14
NATV 12 PP	12	25	32	15	14
NATR 12 PP	12	25	32	15	14
NATV 15 PP	15	27	35	19	18
NATR 15 PP	15	27	35	19	18
NATV 17 PP	17	32	40	21	20
NATR 17 PP	17	32	40	21	20
NATV 20 PP	20	37	47	25	24
NATR 20 PP	20	37	47	25	24
NATV 25 PP	25	42	52	25	24
NATR 25 PP	25	42	52	25	24
NATV 30 PP	30	51	62	29	28
NATR 30 PP	30	51	62	29	28
NATV 35 PP	35	58	72	29	28
NATR 35 PP	35	58	72	29	28
NATV 40 PP	40	66	80	32	30
NATR 40 PP	40	66	80	32	30
NATV 45 PP	45	72	85	32	30
NATR 45 PP	45	72	85	32	30
NATV 50 PP	50	76	90	32	30
NATR 50 PP	50	76	90	32	30

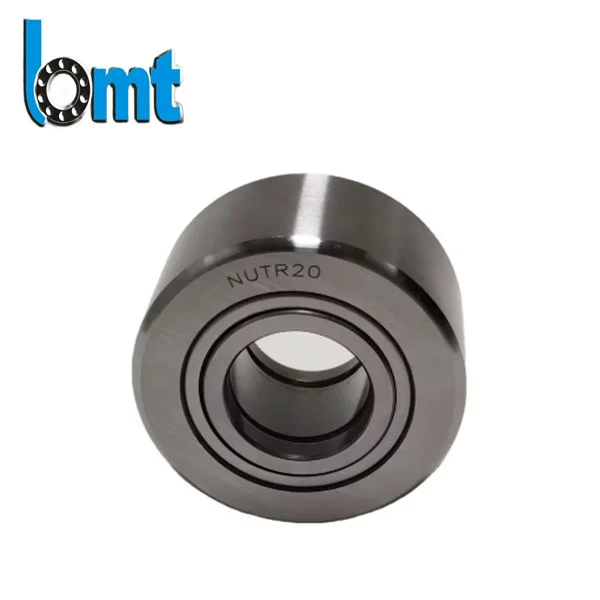

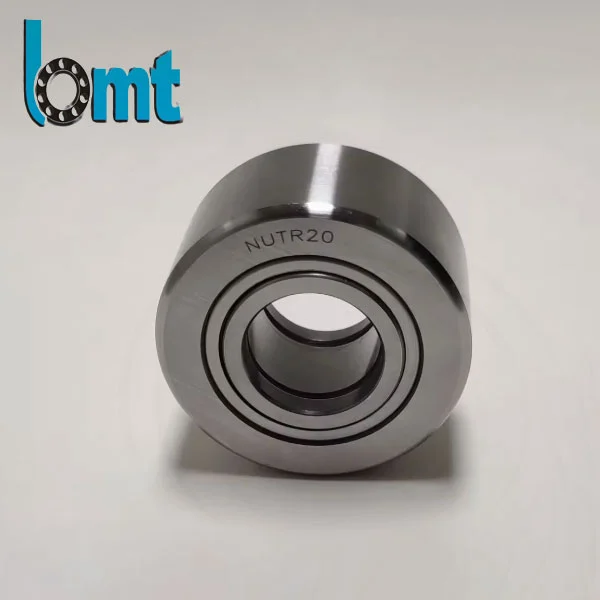

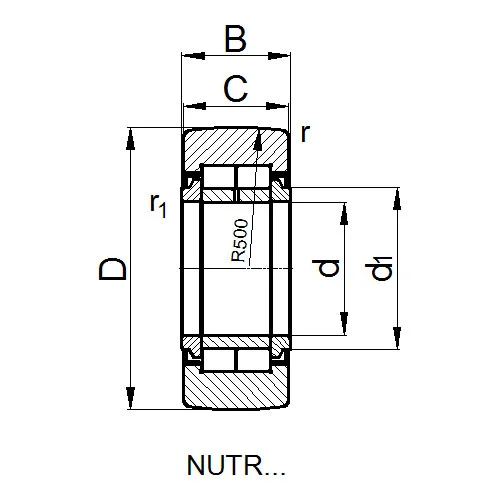

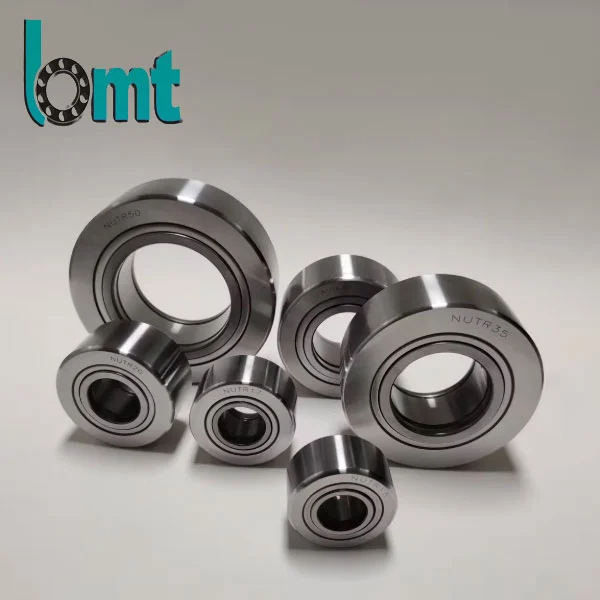

PWTR NUTR
	Kích thước (mm)							Xếp hạng tải cơ bản
chỉ định	D	d	B	C	d1	rmin.	r1 phút.	dyn. Cr KN	thống kê. Cor KN	Đối với permKN	Đối với permKN
DINH DƯỠNG15	35	15	19	18	20	0.6	0.3	15	16.8	8.6	16.8
PWTR15-2RS	35	15	19	18	20	0.6	0.3	11.6	11.3	9.4	11.3
NUTR17	40	17	21	20	22	1	0.5	18.4	22.6	13.1	22.6
PWTR17-2RS	40	17	21	20	22	1	0.5	13.2	13.8	13.8	13.8
NUTR1542	42	15	19	18	20	0.6	0.3	18.1	21.9	21.9	21.9
PWTR1542-2RS	42	15	19	18	20	0.6	0.3	13.5	14.1	14.1	14.1
NUTR1747	47	17	21	20	22	1	0.5	21.3	28	28	28
PWTR1747-2RS	47	17	21	20	22	1	0.5	14.8	16.4	16.4	16.4
NUTR20	47	20	25	24	27	1	0.5	28	35	16.4	33
PWTR20-2RS	47	20	25	24	27	1	0.5	23.2	25.5	18.3	25.5
NUTR2052	52	20	25	24	27	1	0.5	31.5	41	38.5	41
PWTR2052-2RS	52	20	25	24	27	1	0.5	25.5	29.5	29.5	29.5
NUTR25	52	25	25	24	31	1	0.5	29	37.5	17.3	34.5
PWTR25-2RS	52	25	25	24	31	1	0.5	24.2	28	19.3	28
NUTR2562	62	25	25	24	31	1	0.5	35.5	50	50	50
PWTR2562-2RS	62	25	25	24	31	1	0.5	29	36	36	36
Nutr30	62	30	29	28	38	1	0.5	40	50	23.5	46.5
PWTR30-2RS	62	30	29	28	38	1	0.5	35	39.5	25.5	39.5
NUTR3072	72	30	29	28	38	1	0.5	47.5	64	64	64
PWTR3072-2RS	72	30	29	28	38	1	0.5	41	49	49	49
NUTR35	72	35	29	28	44	1.1	0.6	44.5	60	32	60
PWTR35-2RS	72	35	29	28	44	1.1	0.6	38.5	46.5	34.5	46.5
NUTR3580	80	35	29	28	44	1.1	0.6	51	72	72	72
PWTR3580-2RS	80	35	29	28	44	1.1	0.6	43.5	55	55	55
NUTR40	80	40	32	30	50.5	1.1	0.6	55	75	30.5	60
PWTR40-2RS	80	40	32	30	50.5	1.1	0.6	44.5	53	35	53
NUTR45	85	45	32	30	55.2	1.1	0.6	56	78	31.5	61
PWTR45-2RS	85	45	32	30	55.2	1.1	0.6	45	55	36	55
NUTR4090	90	40	32	30	50.5	1.1	0.6	66	95	84	95
PWTR4090-2RS	90	40	32	30	50.5	1.1	0.6	52	66	66	66
NUTR50	90	50	32	30	59.8	1.1	0.6	57	81	32	62
PWTR50-2RS	90	50	32	30	59.8	1.1	0.6	45.5	57	37	57
NUTR45100	100	45	32	30	55.2	1.1	0.6	71	107	106	107
PWTR45100-2RS	100	45	32	30	55.2	1.1	0.6	56	74	74	74
NUTR50110	110	50	32	30	59.8	1.1	0.6	76	120	120	120
PWTR50110-2RS	110	50	32	30	59.8	1.1	0.6	59	82	82	82

Nó mang lại lợi ích gì

•Khả năng chịu tải: Con lăn rãnh loại ách có thể quản lý tải trọng hướng tâm đáng kể nhờ cấu trúc ách chắc chắn và cách sắp xếp tối ưu các bộ phận lăn. Điều này làm cho chúng phù hợp với các thiết bị như xe dẫn hướng tự động (AGV) hoặc băng tải trong dây chuyền lắp ráp, nơi cần có khả năng hỗ trợ trọng lượng đáng tin cậy.

•Lắp đặt linh hoạt: Chốt hình chữ U có lỗ khoan trước giúp đơn giản hóa việc lắp đặt. Người sử dụng các con lăn này thường nhận thấy rằng thiết kế này đẩy nhanh quá trình thay thế và lắp ráp.

•Độ bền trong mọi điều kiện: Các vòng đệm chắc chắn giúp bảo vệ các bộ phận bên trong khỏi chất gây ô nhiễm, giảm tần suất bảo trì trong môi trường bụi bặm hoặc ẩm ướt. Trong môi trường mà vật liệu được xử lý ngoài trời hoặc trong chế biến thực phẩm, chất lượng này đặc biệt được đánh giá cao.

Các trường hợp sử dụng trong thế giới thực

•Tự động hóa công nghiệp: Trong các trạm hàn rô-bốt, Con lăn ray loại ách dẫn hướng chuyển động của cánh tay rô-bốt dọc theo đường ray tuyến tính, hỗ trợ trọng lượng của cánh tay đồng thời đảm bảo định vị chính xác. Phản hồi từ nhà tích hợp hệ thống tự động hóa, những con lăn này đã giúp đảm bảo hoạt động đáng tin cậy ngay cả trong thời gian sản xuất dài.

•Xử lý vật liệu: Trong hệ thống băng tải kho hàng, những con lăn này hỗ trợ các pallet nặng khi chúng di chuyển dọc theo ray dẫn hướng. Theo một nhà sản xuất thiết bị hậu cần, thiết kế kín của con lăn đã giảm yêu cầu bảo trì ở các cơ sở có nhiều bụi.

Cách tiếp cận của chúng tôi về chất lượng

Tại BMT, chúng tôi hiểu rằng Con lăn rãnh loại ách hoạt động trong các điều kiện đa dạng và thường đòi hỏi khắt khe nên chất lượng vẫn là trọng tâm. Mỗi con lăn đều được kiểm tra độ cứng của vòng ngoài, chức năng bịt kín và tính toàn vẹn của cấu trúc ách. Những kiểm tra này nhằm mục đích giúp đảm bảo sản phẩm đáp ứng các yêu cầu về hiệu suất điển hình trong các ứng dụng dự kiến.
